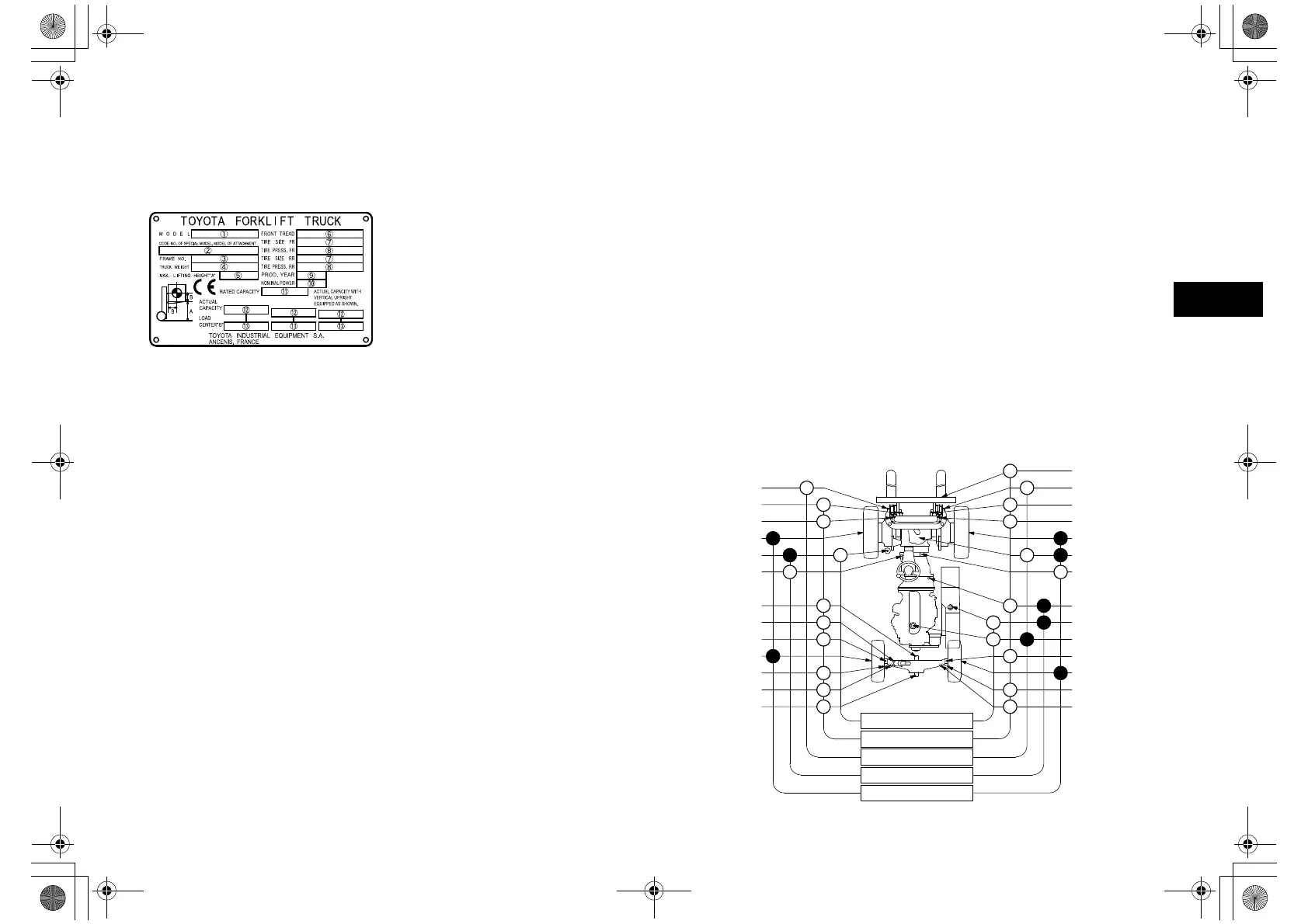

COMO LEER EL NOMBRE DE LA PLACA
La capacidad de carga está escrita en la
misma placa.
Asegúrese de que la carga central y la capa-
cidad sean las correctas antes de comenzar
con la operación.
1. Tipo de vehículo
2. Tipo de vehículo especial, tipo de acce-
sorio
3. Nº de marco
4. Peso del vehículo
5. Altura de elevación del mástil
6. Escalón delantero
7. Tamaño de pneumáticos
8. Presión de aire
9. Año de fabricación
10. Potencia nominal por hora
11. Capacidad nominal
12. Capacidad de carga
13. Centro de carga
CUADRO DE LUBRICACIÓN
1. Cadena
2. Engranaje diferencial
3. Cojinete de la rueda delantera
4. Cilindro principal del freno
5. Caja del conversor de torsión
6. Cojinete de la rueda trasera
7. Perno de juntura de dirección
8. Tanque de combustible
9. Cigüeñal del motor
10. Vara frontal del eje frontal
11. Vara frontal del eje trasero
12. Mecanismo de bloqueo de dirección de
inclinación
13. Cojinete de soporte del mástil
14. Perno delantero del cilindro de inclina-
ción
15. Arbol de mando
16. Cilindro de bloqueo de giro
17. Perno extremo de varilla de enlace
18. Perno extremo de cilindro del eje trasero
19. Desplazador lateral (opcional)
i) Inspeccionar cada 8 horas (diariamente)
ii) Inspeccionar cada 40 horas (semanal-
mente)
iii) Inspeccionar cada 250 horas (6 sema-
nas)
iv) Inspeccionar cada 1000 horas (cada 6
meses)
v) Inspeccionar cada 2000 horas (anual-
mente)
: Inspección y servicio
:Reemplazo
A) Grasa MP
B) Aceite del motor
C) Aceite para engranaje hipoidal
D) Aceite hidráulico
E) ATF GM Dexron II
F) Fluido del freno
G) Grasa bisulfita de molibdeno
En caso de hacer funcionar el vehículo en
condiciones difíciles, se recomienda un inter-
valo de servicio de 170 horas o de un mes.
GG
B
G
A
F F
A
A
G
G
A
A
A
A
G
B
G
A
CC
E
D
B
E
D
B
A
A
A
A
A
14
14
II
I
III
IV
V
1
13
3
4
12
10
16
7
6
17
18
11
1
13
3
2
15
5
8
9
7
6
17
18
19
