T+A PA 3000 HV User Manual

25
PRE OUT
Symmetrischer (XLR) und unsymmetrischer (Cinch) Vorverstärker-Ausgang
zum Anschluss externer Endstufen oder aktiver Lautsprecher
 A und  B
Lautsprecher-Anschlussklemmen
Der PA 3000 HV ist mit zwei Paar Lautsprecherklemmen ausgestattet. Die
Lautsprecherklemmen sind für exzellenten Kontakt mit minimalen
Übergangswiderständen mit einer hochleitfähigen, korrosionsbeständigen
Rhodiumschicht überzogen.
Verwenden Sie zum Anschluss Ihrer Lautsprecher hochwertige Kabel mit
Lautsprecher-Gabelschuhen.
Bi-Wiring
Die zwei Anschlussklemmenpaare eignen sich in Kombination mit hochwertigen
Lautsprechern hervorragend für das Bi-Wiring. Schließen Sie bei Bi-Wiring den
Bassbereich an den Ausgang A und den Mittel-Hochtonbereich an den
Ausgang B an (s. Anschlussbild S. 53).
2-Zonenbetrieb
Alternativ können zwei Lautsprecher-Paare angeschlossen werden (2-
Zonenbetrieb). Dabei darf die Impedanz jeder Box nicht kleiner als 4  (nach
DIN) sein.


Die Ausgänge A und B können wahlweise zusammen (Bi-Wiring) oder getrennt
(2-Zonen) geschaltet werden (s. Kap. 'Grundeinstellungen des PA 3000 HV')

Achtung!
Die Endstufen sind für eine minimale Last von 2  ausgelegt, jedoch können
dann bei längerem Betrieb mit sehr großer Lautstärke die hohen Ströme in den
Leistungsendstufen zu einer Überhitzung und damit zum automatischen
Abschalten durch die Schutzschaltung führen.
Es muss darauf geachtet werden, dass die Anschlussklemmen fest verschraubt
sind und keine Kurzschlüsse durch herausstehende Kabelreste entstehen.
LAN
Schnittstelle zur Diagnose und rechnergesteuerten Bedienung von
Gerätefunktionen (Home-Automations-Systeme wie z. B. CRESTRON, AMX,
usw.).
H LINK
Steuerausgang für -Geräte mit H LINK – Eingang.
TRIGGER
Über diese Buchse kann der PA 3000 HV durch Anlegen einer Schaltspannung
(+5 … +20 Volt) eingeschaltet werden. Über die Trigger-Funktion eingeschaltet,
schaltet der PA 3000 HV mit einer vorher im Menü festgelegten Quelle ein.
(Siehe Kapitel 'Grundeinstellungen des PA 3000 HV' auf Seite 12.)

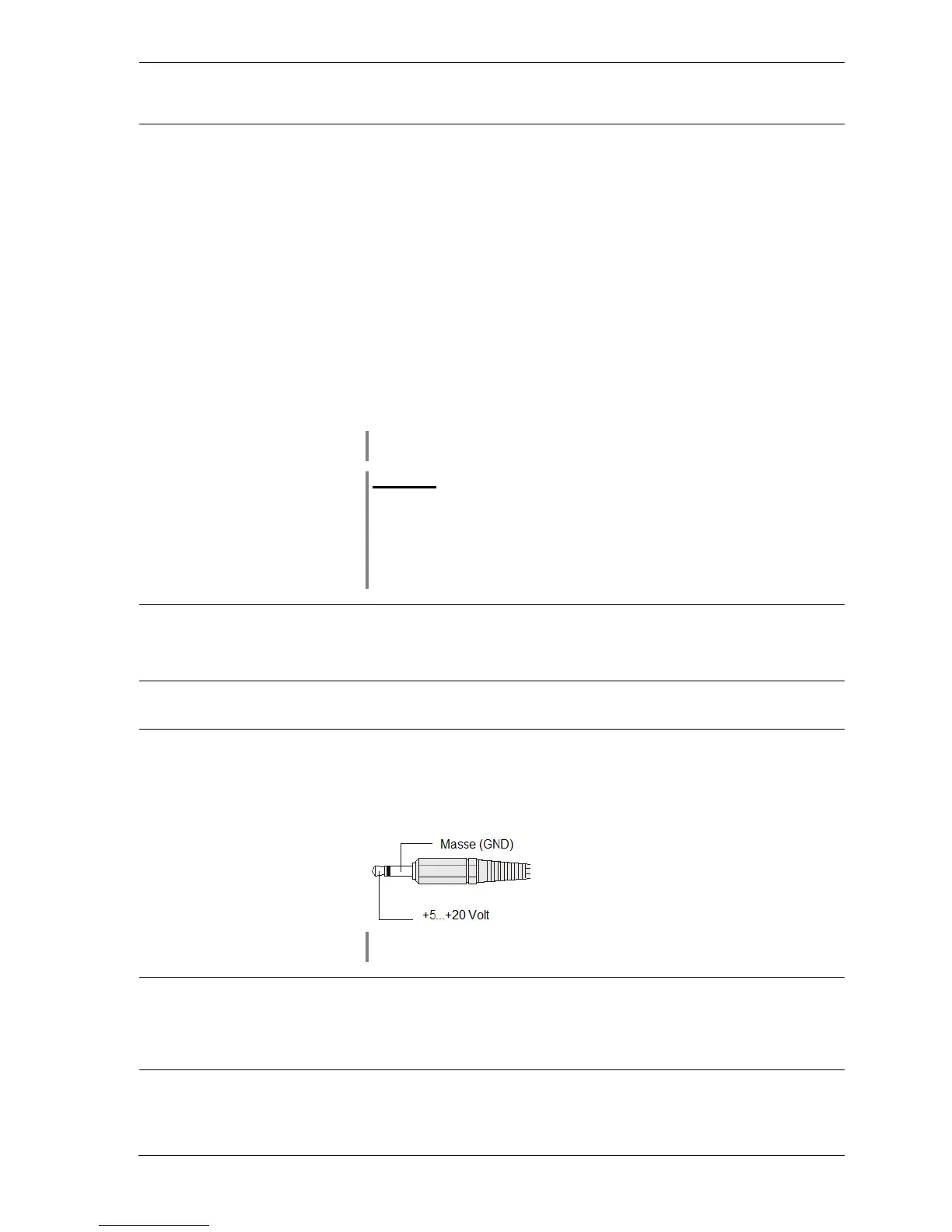

Stecker Belegung (3,5 mm Klinkenstecker)

Die Trigger-Funktion kann im Verstärker-Menü ein- und ausgeschaltet werden.
Siehe Kapitel 'Grundeinstellungen des PA 3000 HV' auf Seite 12.
RC IN
Für die Bedienung aus einem Nebenraum oder falls keine freie Sicht auf den im
PA 3000 HV integrierten Fernbedienungsempfänger gegeben ist (Schranktüren
etc.), kann der im Lieferumfang enthaltene  Fernbedienungsempfänger
E2000 an die Buchse angeschlossen werden.
Netzeingang
Diese Buchse dient dem Netzanschluss.
Zum korrekten Netzanschluss beachten Sie bitte die Hinweise in den Kapiteln
'Aufstellung und Verkabelung' und 'Sicherheitshinweise'.
