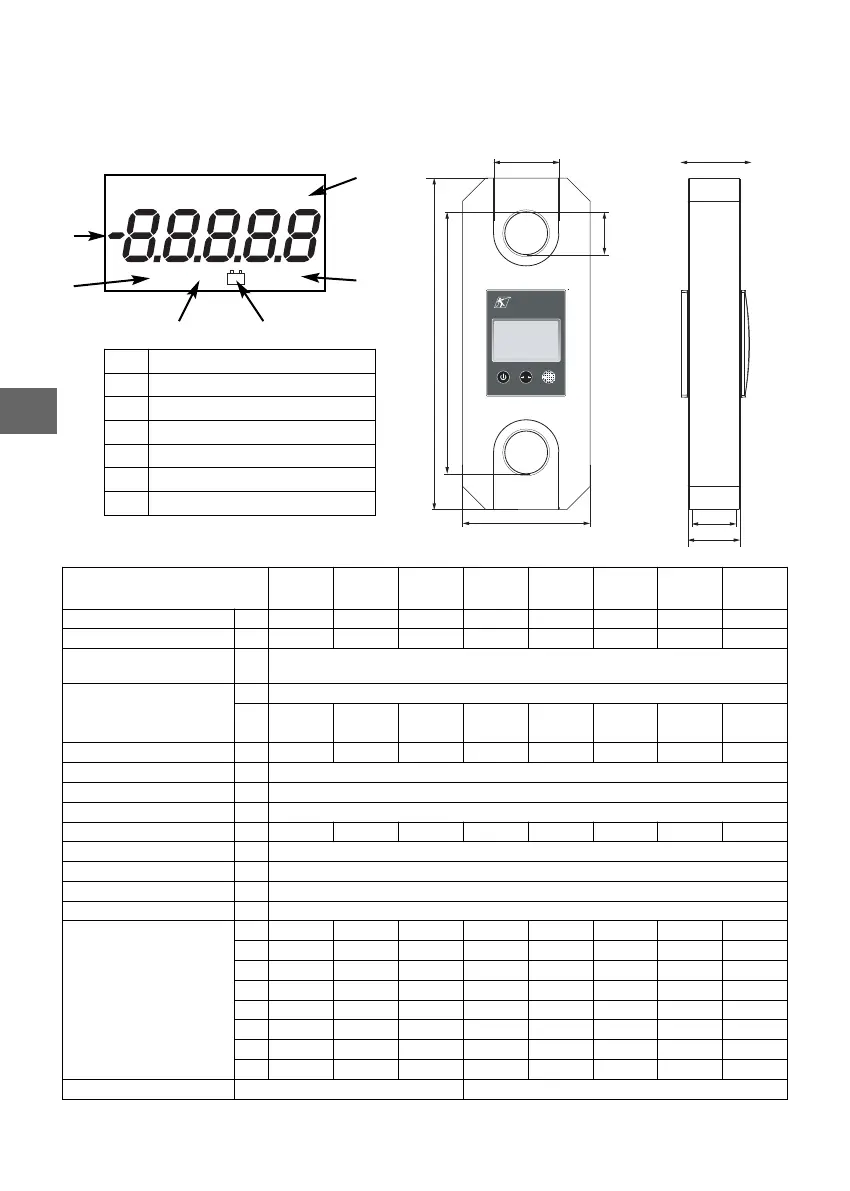

5. SPECYFIKACJE TECHNICZNE
5.1 CZUJNIK I WYŚWIETLACZ
6
dynafor
™
0
.2%LLX1
T
H
D
F
E
G
C
A
B
MODEL
LLX1
0,5 t
LLX1
1 t
LLX1
2 t
LLX1
3,2 t
LLX1
5 t
LLX1
6,3 t
LLX1
12,5 t
LLX1
20 t
Zdolność maksymalna t 0,5 1 2 3,2 5 6,3 12,5 20
Obciążenie próbne t 0,75 1,5 3 4,8 7,5 9,6 18,75 30
Współcz.
bezpieczeństwa
Minimum 4
Precyzja
0,2 % EM
±
daN
1 2 4 6 10 13 25 40
Przyrost daN 0,2 0,5 1 1 2 2 5 10
Wyświetl. maks. daN 110 % zdolności maksymalnej
Wysokość cyfr mm 18
Autonomia 450 godz. (baterie 1,5 V „AA”)
Ciężar kg 1,1 1,1 1,3 1,5 2,3 2,3 4,3 7
Klasa ochrony IP I.P. 65
Temp. robocza Od – 20° do + 40°C
Wrażliwość na temp. 0.05% na 10°C
Materiał czujnika Aluminium
Wymiary w mm
A 220 220 233 243 275 275 343 371
B 196 196 207 207 217 217 257 269
C 14 14 22 22 28 28 42 54
D 90 90 100 100 115 115 125 134
E 32 32 32 32 32 32 51 67
F 16 16 24 24 29 29 48 64
G 47,5 47,5 47,5 47,5 47,5 47,5 66,5 67
H 45 45 50 50 57 57 62 66
Opcja radio
Technologia cz. rad.: Zigbee 2,4 Ghz Zasięg: 40 m bez przeszkód, patrz szczegóły w § 14
Lampki kontrolne
A Wykorzystywane jednostki
B Tara
C Wyładowanie baterii
D Obciążenie szczytowe
E Wyłączanie automatyczne
F Wartość pomiaru
kN daN lbs ton kg
STOP MAX TARE
+
–
F
E
A
B
C
D
PL
