5.2. AKCESORIA OPCJONALNE

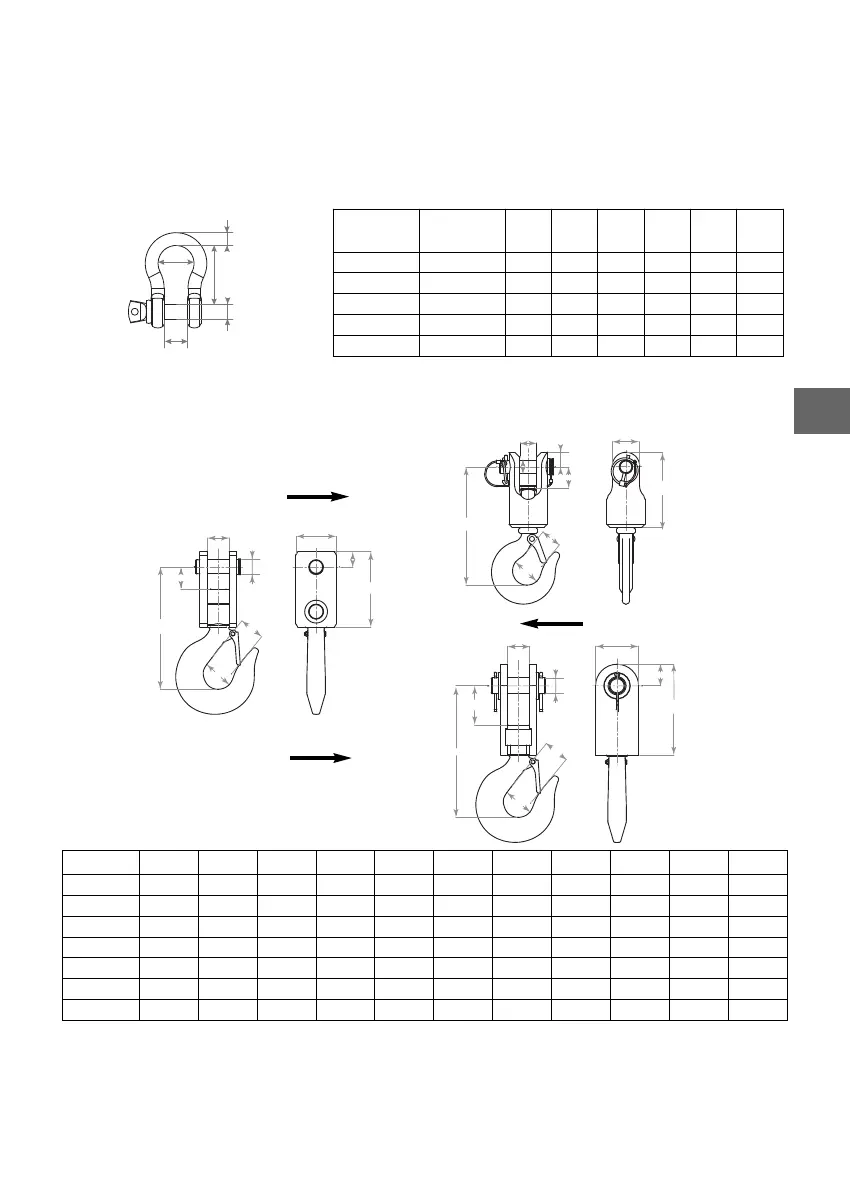

5.2.1. Jarzma
Dla wykonania montażu urządzenia dynafor™ LLX1 w linii produkcyjnej możliwe jest wykorzystanie
dowolnych jarzem spełniających wymogi obowiązujących przepisów i zgodnych z parametrami
maksymalnych zdolności roboczych dynafor™ LLX1.
5.2.2. Haki obracane
Urządzenie dynafor
TM
LLX1 może zostać wyposażone w obracane haki, ułatwiające zawieszanie
obciążeń.
TYP A
TYP B
TYP C
5.2.3. Wyświetlacz zewnętrzny
Urządzenie LLX1 może zostać wyposażone w wyświetlacz typu LLX2. Patrz szczegóły w § 14.
CMU
LLX1
CMU
Jarzmo
A
mm
B
mm
C
mm
D
mm
E
mm
kg
0,5 t i 1 t 1,5 t 29 11 43 13 18 0,2
2 t i 3,2 t 3,25 t 42 16 60 20 27 0,6
5 i 6,3 t 6,5 t 58 22 84 25 37 1,4
12,5 t 13,5 t 89 35 132 38 57 4,4
20 t 25 t 110 50 178 50 73 14
E
A
D
C
B
LLX1 Typ A B C D E F G H I kg
0,5 t A 113 24 17 13 19 33 63 25 13 0,5
1 t A 140 24 17 13 21 38 88 33 16 1
2 t A 160 29 26 20 27 42 100 43 22 1,6
3,2 t A 195 33 26 20 32 49 118 43 23 3,2
5 t / 6,3 t B 290 48 33 25 50 74 170 70 33 12
12,5 t B 331 60 60 41 58 80 217 110 49 22
20 t C 412 86 70 50 76 104 250 134 67 44
AA
BB
II
C
C
ø
ø D D
øø F F
GG
HH
EE
GG
HH
CC
BB
AA
øø D D
EE
øø F F
II
CC
HH
G
G
øø F F
EE
B
B
AA
øø D D
II
