5
(1)
: andra tillgängliga standardlyfthöjder för modellerna 0.5-20 ton: 4 m, 5 m, 6 m.
(2)
: för högre lyfthöjder, kontakta Tractel
®
.
(3)
: kontakta Tractel
®
.
Tillval:
- alla 0.5-20 ton modeller kan som tillval utrustas med ett överlastdon som på fabriken reglerats till
1.1 - 1.9 x SWL*
- kedjeväska: förvaringsväska för lyftkättingen (se tabellen ovan).

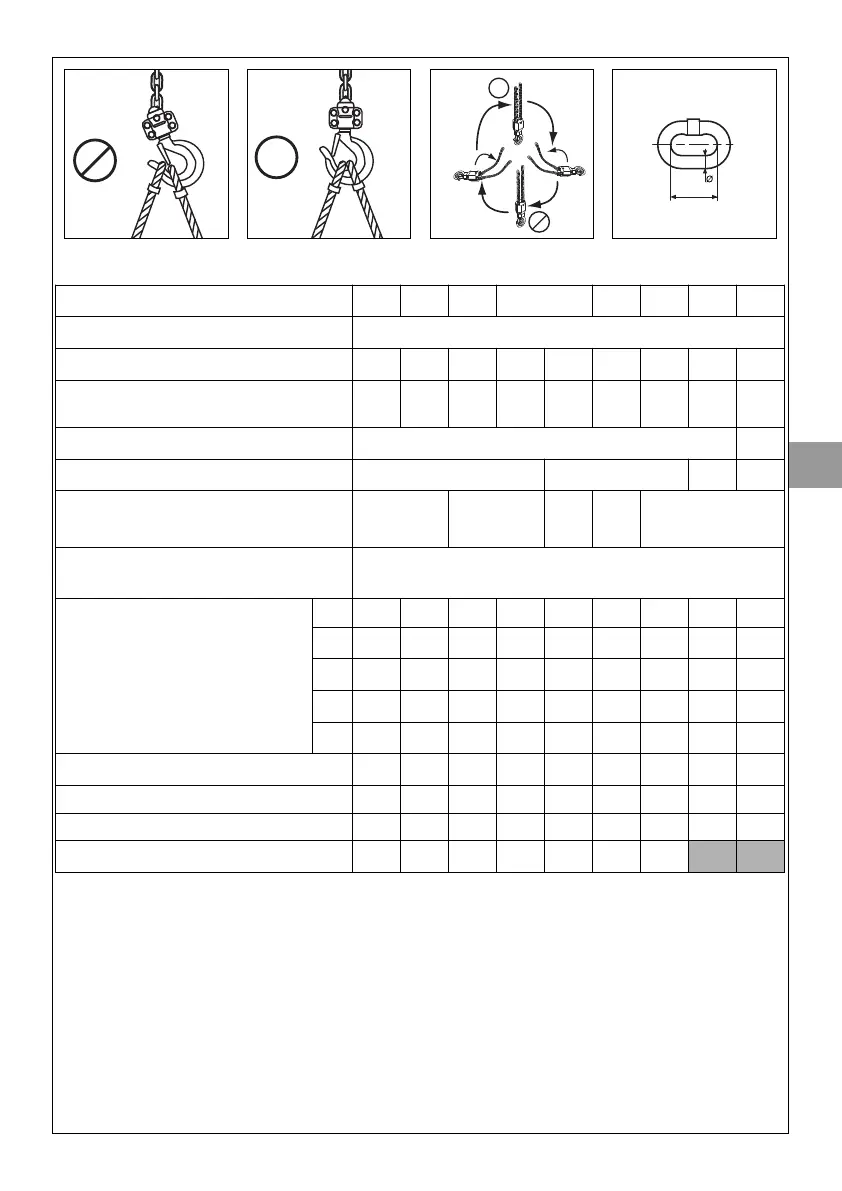

fig. 2 fig. 3 fig. 4 fig. 5
SE
SWL* (t) 0.5 1 1.5 2 3 5 10 20
Standardlyfthöjd (m)
(1)
3
Minsta avstånd till krok H (mm) 270 317 399 414 440 465 618 798 890
Dragbelastning på manöverkättingen vid
SWL* (N)
200 320 360 365 328 385 435 435 435x2
Antal manöverkättingar 1 2
Antal löpare (lyftkätting) 1 2 4 8
Lyftkättingens mått Ø x P (se fig. 5) (mm) 6x18 8x24 6x18 8x24 10x30
Manöverkättingens mått Ø x P (se fig. 5) (mm) 5x25
Mått (mm)
A 137 162 183 194 189 220 288 384 625
B 137.5 146.5 170 170 146.5 170 190 190 209
C 81 84 90 90 84 90 100 100 107
D 28 26 32,5 32 32 37 46 50 81
Ø 35 35.5 45 42.5 42.5 50 64 85 110
Nettovikt (kg) 9.5 11.7 16.9 18.8 14.8 21.4 42 81.9 173.5
Extra vikt per lyft meter (kg) 1.7 1.7 2.3 2.3 3.4 3.7 5.3 9.7 19.4
Maximal lyfthöjd (m)
(2)
30 55 70 85 55 80 90 40 20
Maximal lyfthöjd (m) med tillvalet
kedjeväska
(3)
35 35 30 30 20 20 12
