1. BESKRIVNING AV LYFTBLOCKET
Lyftblocket Tralift™ är en utrustning som
används för att lyfta och sänka en last
upphängd i en kätting (lyftkättingen) genom att
manuell kraft anbringas på en sekundär
kätting (manöverkättingen) och håller uppe
lasten.
Lyftblocket Tralift™ är fastsatt i en fast
förankringspunkt eller i en rörlig vagn.
Information om kranvagnar kan tillhandahållas
på begäran från TRACTEL
®
.
Lyftblocket Bravo
®
är ett robust redskap som
är tillverkat av material av hög kvalitet.
Det är kompakt, lätt, bärbart och lätt att
installera.
Lyftblocket Tralift™ levereras utrustad med en
lyftkätting (punkt 1, fig. 1) och en kompatibel
manöverkätting (punkt 7, fig. 1) för en
standardlyfthöjd på 3 m.
Lyftkättingen består av en eller flera löpare (se
punkt 2 ”Tekniska uppgifter”) med en lyftkrok i
lyftändan (punkt 2, fig. 1). I andra ändan (döda
ändan) sitter lyftkättingen fast i ett nedre
ändanslag (punkt 4, fig. 1) som är fastgjord vid
utrustningen.
Lyftblocket Tralift™ överensstämmer med
direktivet 2006/42/EG och är dimensionerat
för att garantera en mekanisk hållfasthet på
minst 4 x SWL*.
Lyftblocket tralift™ är utformat och tillverkat för
att klara dynamisk provning på 1.1 x SWL*
och statisk provning på 1.5 x SWL*.
Beskrivning av en standardleverans:
Lyftblocket levereras i en kartongförpackning
med lyft- och manöverkättingar. Bruks -
anvisningen och CE-intyget medföljer.

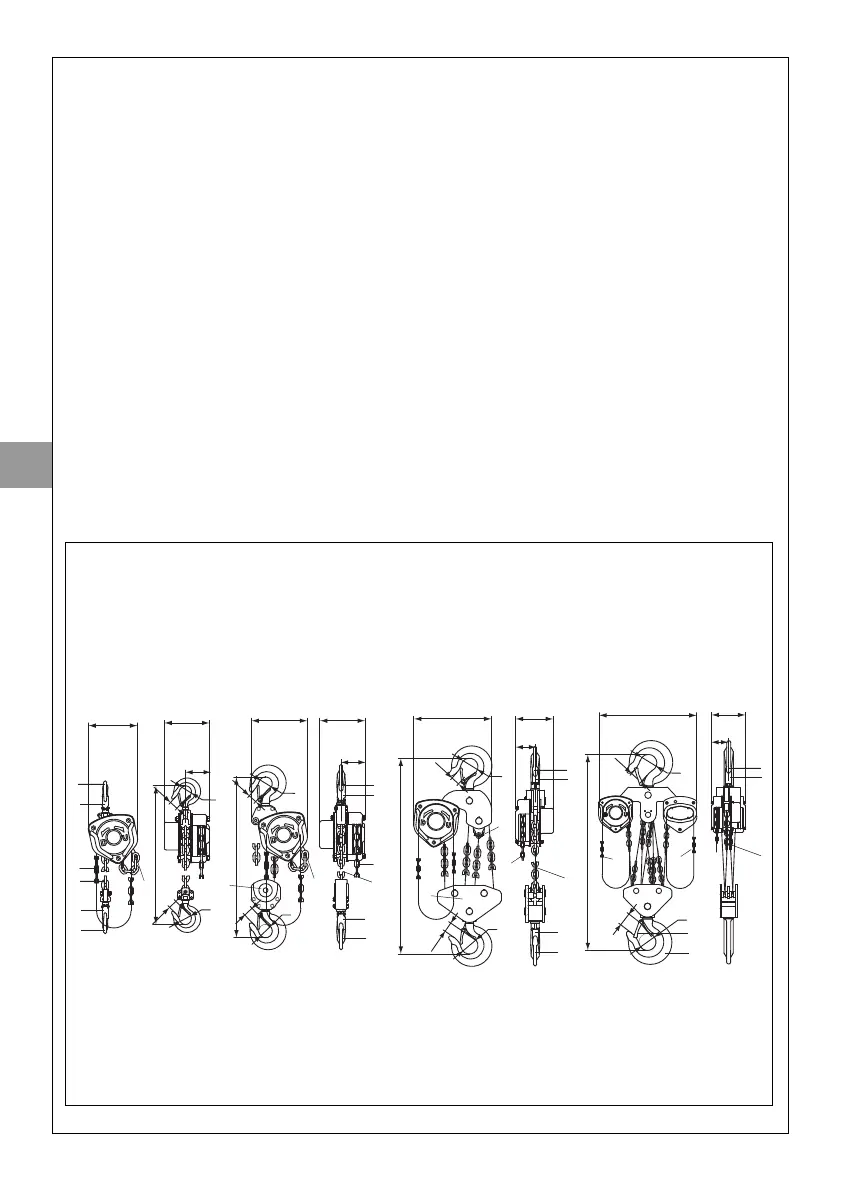

2. TEKNISKA UPPGIFTER
SE
H min
B
C
D
A
Ø
D
Ø
D
H min
A
B
C
A
B
H min
D
Ø
H min
A
B
Ø
D
Ø
Ø
D
C
C
Ø
D
Ø
D
5
4
3
6
7
1
6
2
4
4
5
6
5
6
5
6
7
7
7
7
1
1
1
6
2
6
2
6
2
3
SWL*:
0.5 t./1 t./1,5 t./2 t.
SWL*:
2 t./ 3 t./5 t.
SWL*:
10 t.
SWL*:
20 t.
1: lyftkätting
2: lyftkrok
3: block
4: nedre ändanslag
5: upphängningskrok
6: spärrhake
7: manöverkätting
fig. 1
