34
SCXF-SVX01Q-EN
Installation - Mechanical
Unit Handling
WWAARRNNIINNGG
IImmpprrooppeerr UUnniitt LLiifftt!!
FFaaiilluurree ttoo pprrooppeerrllyy lliifftt uunniitt iinn aa LLEEVVEELL ppoossiittiioonn
ccoouulldd rreessuulltt iinn uunniitt ddrrooppppiinngg aanndd ppoossssiibbllyy
ccrruusshhiinngg ooppeerraattoorr//tteecchhnniicciiaann wwhhiicchh ccoouulldd rreessuulltt iinn
ddeeaatthh oorr sseerriioouuss iinnjjuurryy,, aanndd eeqquuiippmmeenntt oorr
pprrooppeerrttyy--oonnllyy ddaammaaggee..
TTeesstt lliifftt uunniitt aapppprrooxxiimmaatteellyy 2244 iinncchheess ((6611 ccmm)) ttoo
vveerriiffyy pprrooppeerr cceenntteerr ooff ggrraavviittyy lliifftt ppooiinntt.. TToo aavvooiidd
ddrrooppppiinngg ooff uunniitt,, rreeppoossiittiioonn lliiffttiinngg ppooiinntt iiff uunniitt iiss
nnoott lleevveell..
• Use spreader bars to avoid unit damage.
• Spreader bar must be a minimum of 11 feet for 20-
85 ton units and 12 feet for 90-110 tons. Chains
must not bear on top of unit.
• Do not use hooks to lift unit. Do not hook into open
channels to lift unit. Loop chain through lifting lug.
See detail in Figure 15, p. 34 and Figure 17, p. 35.
• Lift using overhead crane only. Adjust rigging for
unit center of gravity.
• Unit center of gravity will fall within center of
gravity block at various locations depending on unit
options.
• See unit nameplate for unit weights.
• Do not stack units.

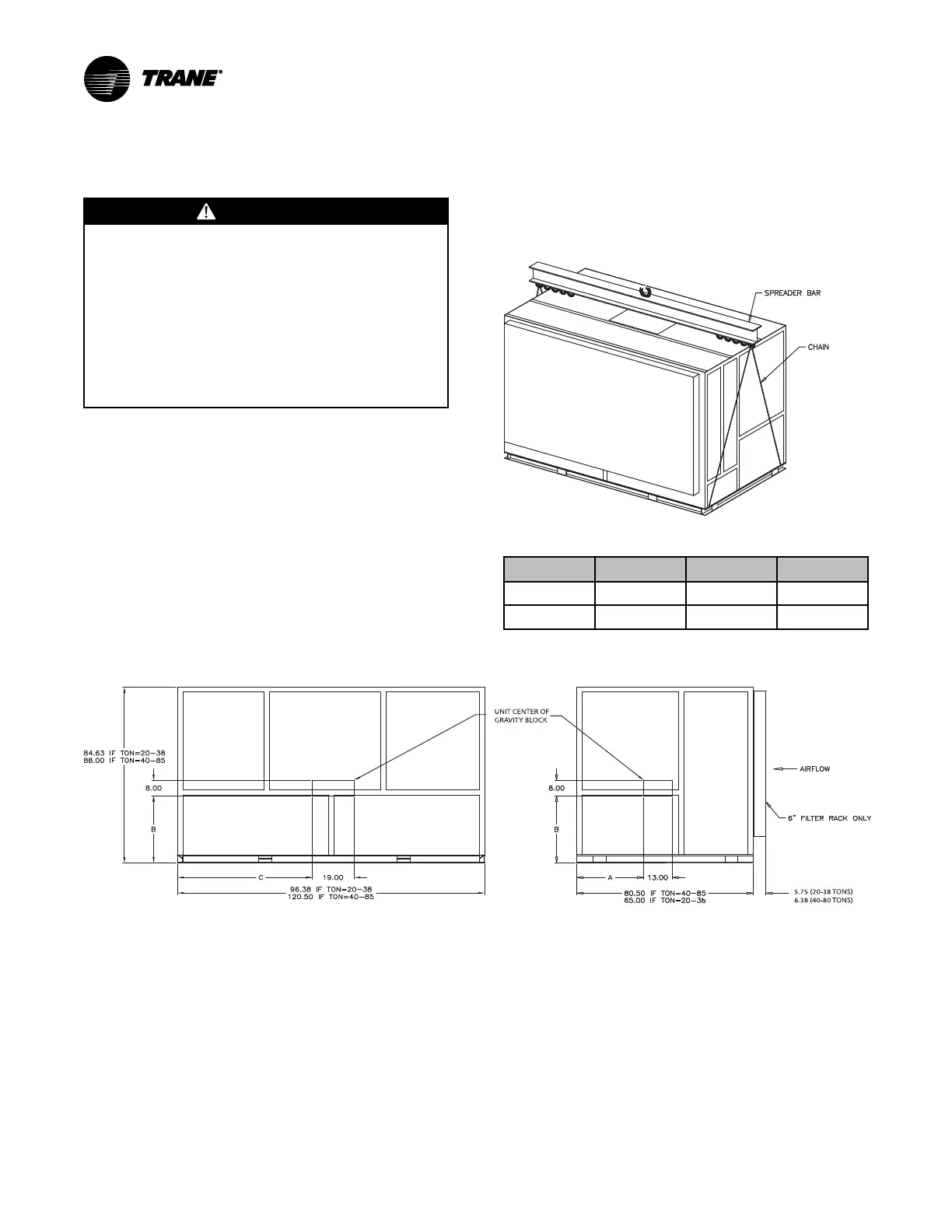

Figure 15. Detail of how to loop chain through lifting
lug on self-contained
Table 22. Gravity Block Dimensions 20 to 80 tons, in.
Unit Size A B C
20-35 25 32 38
42-80 33 34 50
Figure 16. Gravity Block Dimensions 20 to 80 tons, in.
