Desmonte todas las cuchillas (B) del rotor, retirando
los tornillos de jación (C).
Proceda al alado de cada cuchilla, procurando
mantener la inclinación del corte original. Siempre,
al alar tome el cuidado de retirar la misma cantidad
de material en cada cuchilla, para no perjudicar el
balanceo del rotor y causar, consecuentemente,
vibraciones.
Monte nuevamente todas las cuchillas en el rotor,
siguiendo el par de apriete recomendado según la
tabla de par.
CB A
Imagen
meramente
ilustrativa

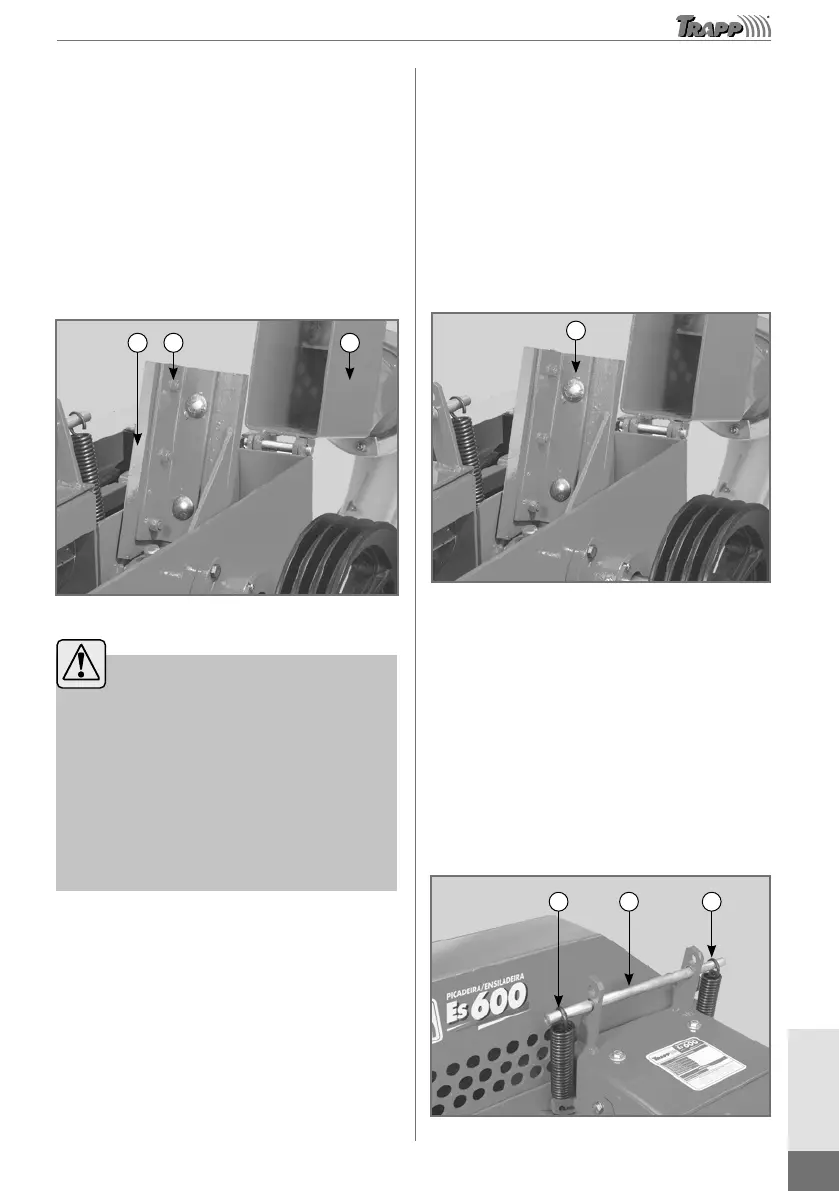

Figura 15
¡Peligro!
Al montar las cuchillas, fíjelas con los
tornillos respectivos. Después del montaje,
verique cuidadosamente si todos los
tornillos se apretaron de manera adecuada y
si la distancia de cuchilla y contracuchilla es
correcta, antes de encender la picadora.
Las cuchillas deberán reemplazarse cuando
ya no permitan un alado perfecto o estén
dañadas.
Ajuste de las cuchillas y contracuchillas
La distancia de cuchilla y contracuchilla correcta
es fundamental para el buen funcionamiento
de la picadora. La distancia recomendada
entre la cuchilla y la contracuchilla debe ser de
aproximadamente 1,5 mm.
Para regular la contracuchilla, siga las instrucciones,
como muestra la Figura 16:
Suelte los tornillos (B) de jación del soporte
de la cuchilla y acerque o aleje la cuchilla de la
contracuchilla, según sea necesario.
Desplace el soporte con la cuchilla, hasta obtener
la distancia de 1,5 mm entre la cuchilla y la
contracuchilla.
Reapriete todos los tornillos del soporte de la
cuchilla.
Repita la operación en cada una de las cuchillas.
B
Imagen
meramente
ilustrativa
Figura 16
Desmonte el perno (C), los muelles (A) y (B).
Sujete el perno (C), levante la tapa y mueva el rollo
dentado hacia adelante.
Retire los 2 tornillos que jan la contracuchilla (D).
Reemplace la contracuchilla.
Devuelva el rollo dentado a la posición de trabajo.
No se olvide de encajar nuevamente las piezas del
cardán de accionamiento del rollo dentado.
Recoloque los 2 muelles.
A B C
Imagen
meramente
ilustrativa
Figura 17
