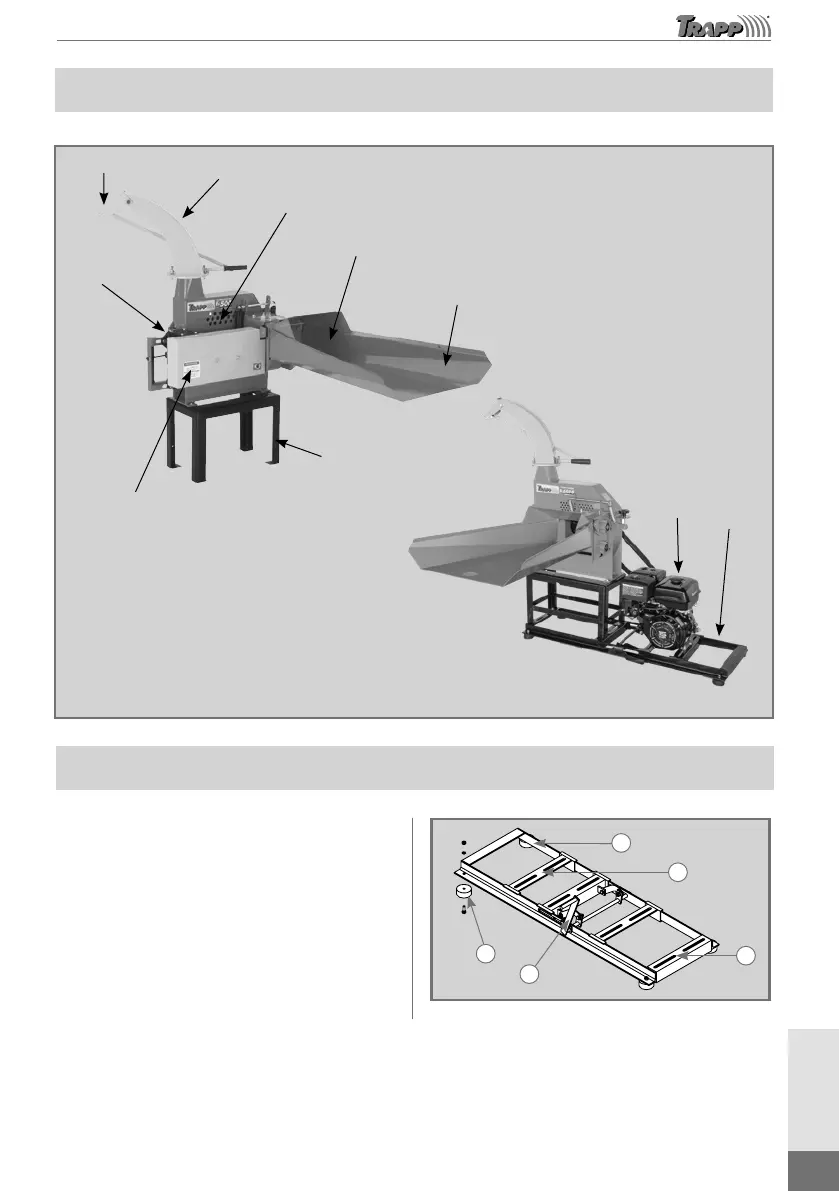

Principales Componentes
Tabla de indicación para
modicar el tamaño del corte
Caballete
Rollos Alimentadores
Pico de Alimentación
Disco
Pico de Salida
Quiebra-chorro
Caja de
Trasmisión
Base
Motor
Imagen meramente ilustrativa
Instalación de la Base Universal
La base universal posee puntos de jación (1)
con dimensiones de acuerdo con el caballete
y rieles móviles para la jación del motor. Una
vez colocada la picadora y el motor sobre la
base universal, se debe hacer el alineamiento de
las poleas.
A continuación, je los amortiguadores de
caucho (2) conforme Figura 1. Finalmente
deberán ser colocadas las correas y estiradas por
intermedio del tensor (3) existente en la base (4).
Imagen
meramente ilustrativa
1
1
4
2
3
Figura 1
