Montaje de la Picadora
Algunos elementos de la picadora se suministran desmontados, para montarlos, siga las instrucciones
como muestran las Figuras 2 y 3:
Embudo de entrada de material

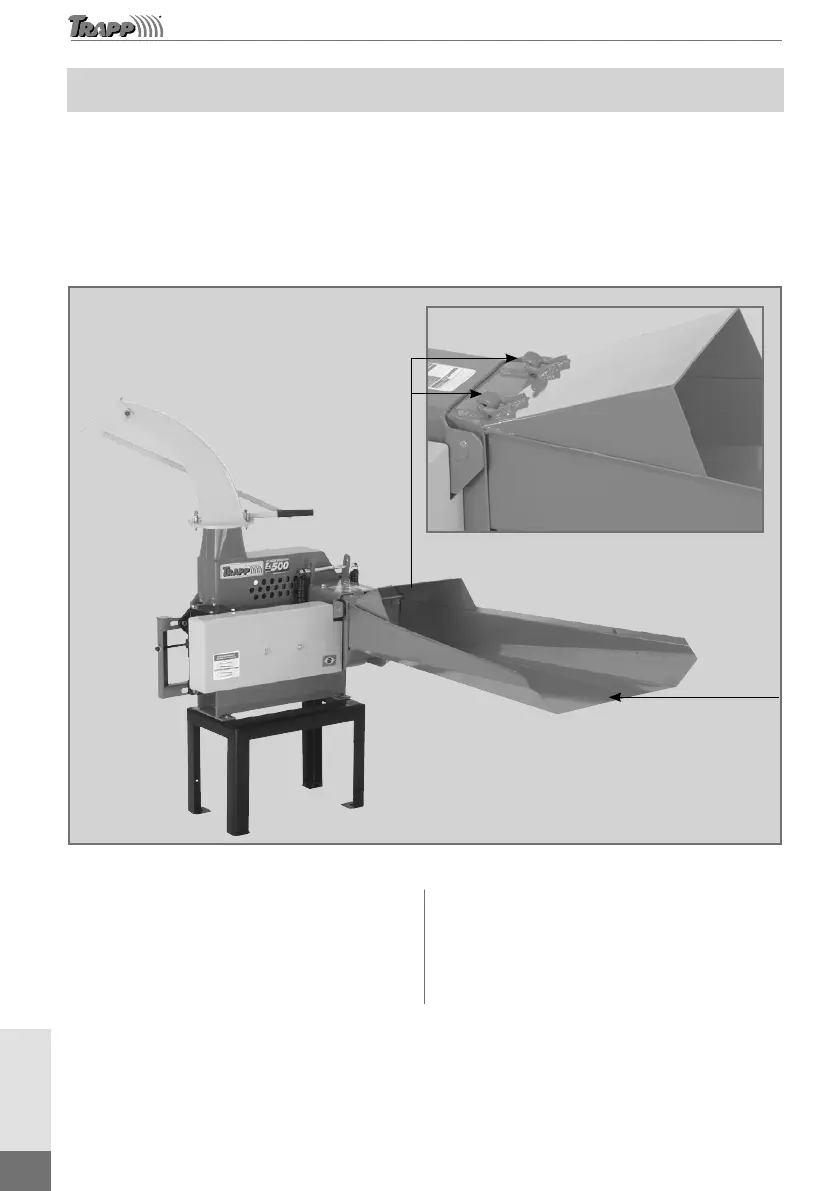

 Para montar el embudo del verde, es necesario inclinarlo para acoplarlo al soporte de la máquina, como muestra
la Figura 2.
Imagen
meramente ilustrativa
Soporte de la
máquina
Embudo
bajado en
posición de
trabajo
Figura 2
Montaje del Pico de Salida de Material
Para montar el pico de salida de material, siga
las instrucciones:
 Las guras muestran como el pico de salida debe ser
montado en la máquina.
 Observe la secuencia de montaje de las placas de
jación: la arandela (A) es montada por encima de la
placa de jación (B) y jada con la tuerca (C), como
muestra la Figura 3.
