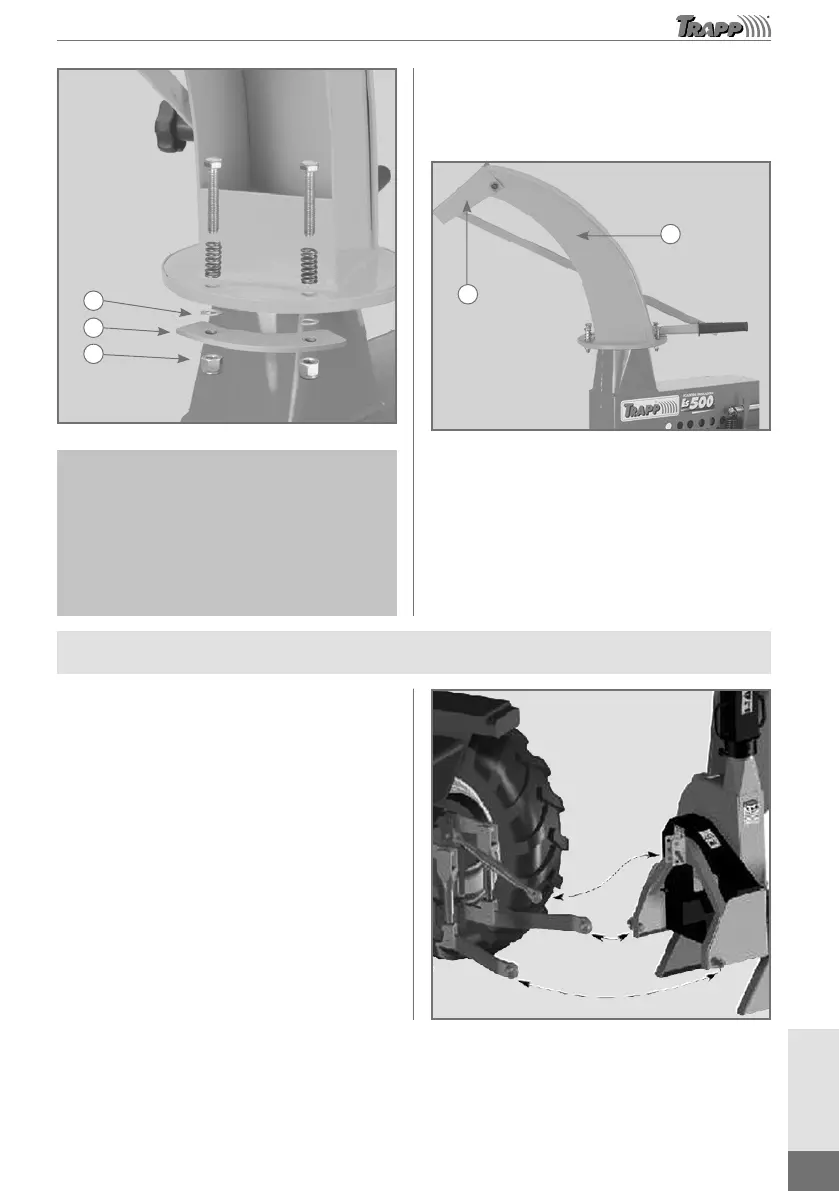

Figura 3
Nota: Las placas de jación son jadas
solamente en el pico de salida, los oricios
existentes en el reborde de la tapa de la
máquina no son utilizados. Apriete las tuercas
de forma que el pico pueda girar cuando sea
necesario. Observe en la gura el pico de salida
debidamente montado.
 Después de montar el pico (1), gírelo para evaluar
el apriete. Ubique el pico (1) y el quiebra-chorro
(2) en el sentido de trabajo deseado, como indica
la Figura 4.
Imagen
meramente ilustrativa
1
2
Figura 4
Montaje del Eje Cardán
Lea con atención el Manual del Operador, así
como también los manuales de instrucciones del
tractor y del fabricante del eje cardán. La ensiladora
se fabricó para su acople en un tractor equipado
con elevador hidráulico de 3 puntos de enganche
universal, el conjunto saldrá montado de fábrica
para eje cardán con 6 estrías, como se ilustra a
continuación.
1
2
3
4
13
