7a) Configuration pour le raccord mâle à 45° à droite.
7b) Découpes de débit à la défonceuse x 5 pour raccord
mâle à 45° à droite.
7c) Découpe de finition à la défonceuse pour raccord
mâle à 45° à droite.
7d) Découpe des logements de raccords à vis de plan de
travail à 45° mâle.
8a) Configuration pour le raccord femelle à 45° à gauche.
8b) Découpes de débit à la défonceuse x 6 pour raccord
femelle à 45° à gauche.
8c) Découpe de finition à la défonceuse pour raccord
femelle à 45° à gauche.
8d) Découpe des logement de raccords à vis de plan de
travail 45° femelle.
9a) Configuration pour le raccord mâle à 45° à gauche.
9b) Découpes de débit à la défonceuse x 6 pour raccord
mâle à 45° à gauche.
9c) Découpe de finition à la défonceuse pour raccord
mâle à 45° à gauche.
9d) Découpe des logements de raccords à vis de plan de
travail à 45° mâle.

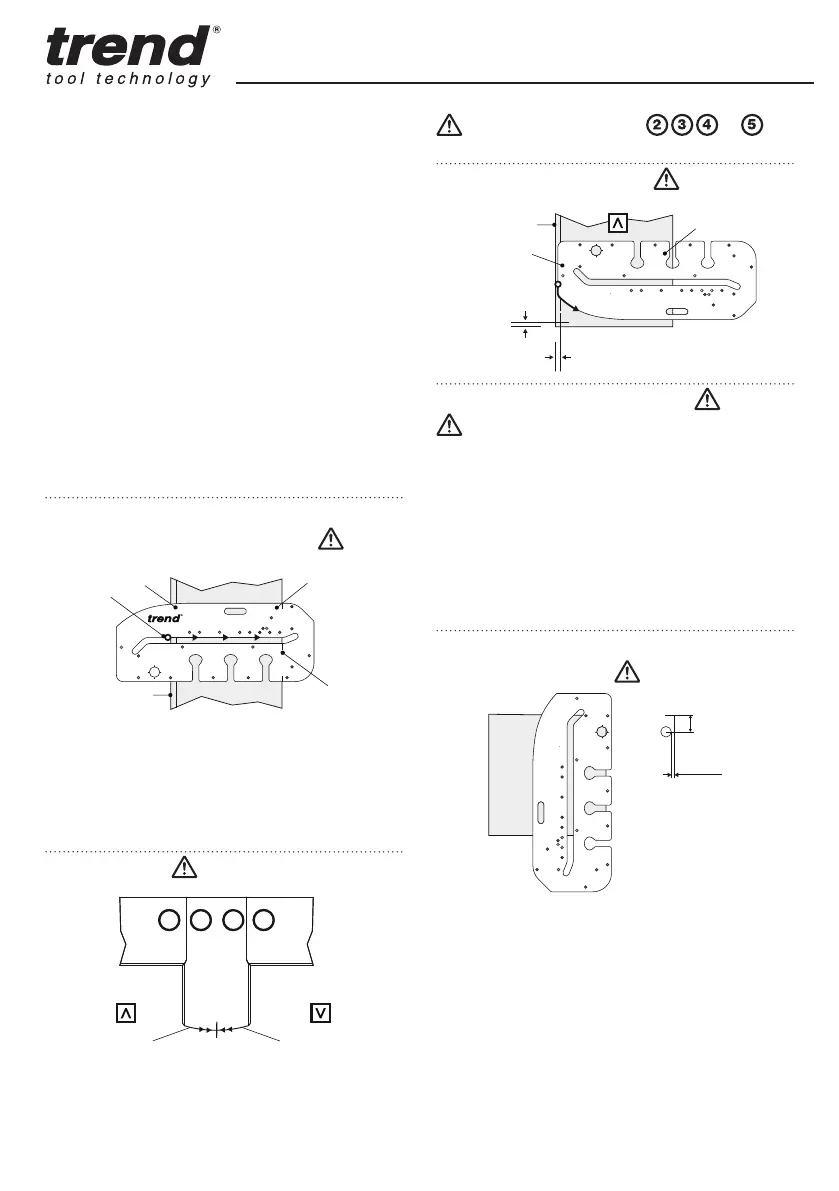

Découpes perpendiculaires à la
défonceuse des plans de travail
Le gabarit peut s’utiliser pour couper le plan de travail
d’équerre à l’aide de la fente centrale. Les lignes gravées
sur le gabarit correspondent au bord du plan de travail.
Il est possible de couper d’équerre des plans de travail
jusqu’à 650mm à l’aide de la fente centrale comme
guide de défonceuse. Suivez les instructions de découpe
des pages précédentes pour découper le plan de travail.
Raccord d’îlot
CL
CL
Lignes gravées
Démarrer ici
PF
Male Male
Femelle
2 4
1 3
Male Male
5 3
4 2
Découper avec
le stratifié vers
le haut
Découper avec
le stratifié vers
le bas
Couper à la défonceuse et
avant la découpe courbe de l’îlot
Découpe courbe de l’îlot
Défonçage d’un trou 3/4” BSP
Vérifiez que la dimension du trou
correspond au robinet mélangeur.
• Repérez la position du trou du robinet sur le plan de
travail.
• Positionnez le gabarit avec le trou au-dessus de la
position du trou à réaliser.
• Fixez le gabarit avec des serre-joints.
• Réglez la profondeur de coupe à 8-10mm et effectuez
une coupe plongeante. Répétez à différentes
profondeurs jusqu’à la découpe traversante du trou.
Défonçage d’un logement de charnière
circulaire de 35 mm
• Repérez la position de la charnière sur la porte. Le
centre des trous doit être à environ 100mm du haut
de la porte pour assurer un bon soutien; assurez-vous
d’une mesure aussi exacte que possible.
• Positionnez le gabarit sur la porte
• Réglez la profondeur à 10mm.
• Répétez l’opération en augmentant la profondeur de
coupe de 1mm, pour arriver à une profondeur totale
de 11mm. (Ce doit être un dégagement suffisant
pour la plupart des charnières. Ajustez cette mesure
si vos têtes de charnière nécessitent des trous plus
profonds.)
CL
CL
8.5mm
8.5mm
Démarrer ici
PF
5.5mm
100mm
