-35-
NL - KWJ700/900
6a) Plaats de freesmal voor de inspringende kant rechts
op 45 graden.
6b) 5 x voorfrezen van de inspringende kant rechts op
45 graden.
6c) Nafrezen van de inspringende kant rechts op 45
graden.
6d) Frezen van de uitsparingen voor de verbinders aan
de inspringende kant op 45 graden.
7a) Plaats de freesmal voor de uitstekende kant rechts
op 45 graden.
7b) 5 x voorfrezen van de uitstekende kant rechts op 45
graden.
7c) Nafrezen van de uitstekende kant rechts op 45
graden.
7d) Frezen van de uitsparingen voor de verbinders aan
de uitstekende kant op 45 graden.
8a) Plaats de freesmal voor de inspringende kant links
op 45 graden.
8b) 6 x voorfrezen van de inspringende kant links op 45
graden.
8c) Nafrezen van de inspringende kant links op 45
graden.
8d) Frezen van de uitsparingen voor de verbinders aan
de inspringende kant op 45 graden.
9a) Plaats de freesmal voor de uitstekende kant links op
45 graden.
9b) 6 x voorfrezen van de uitstekende kant links op 45
graden.
9c) Nafrezen van de uitstekende kant links op 45 graden.
9d) Frezen van de uitsparingen voor de verbinders aan
de uitstekende kant op 45 graden.

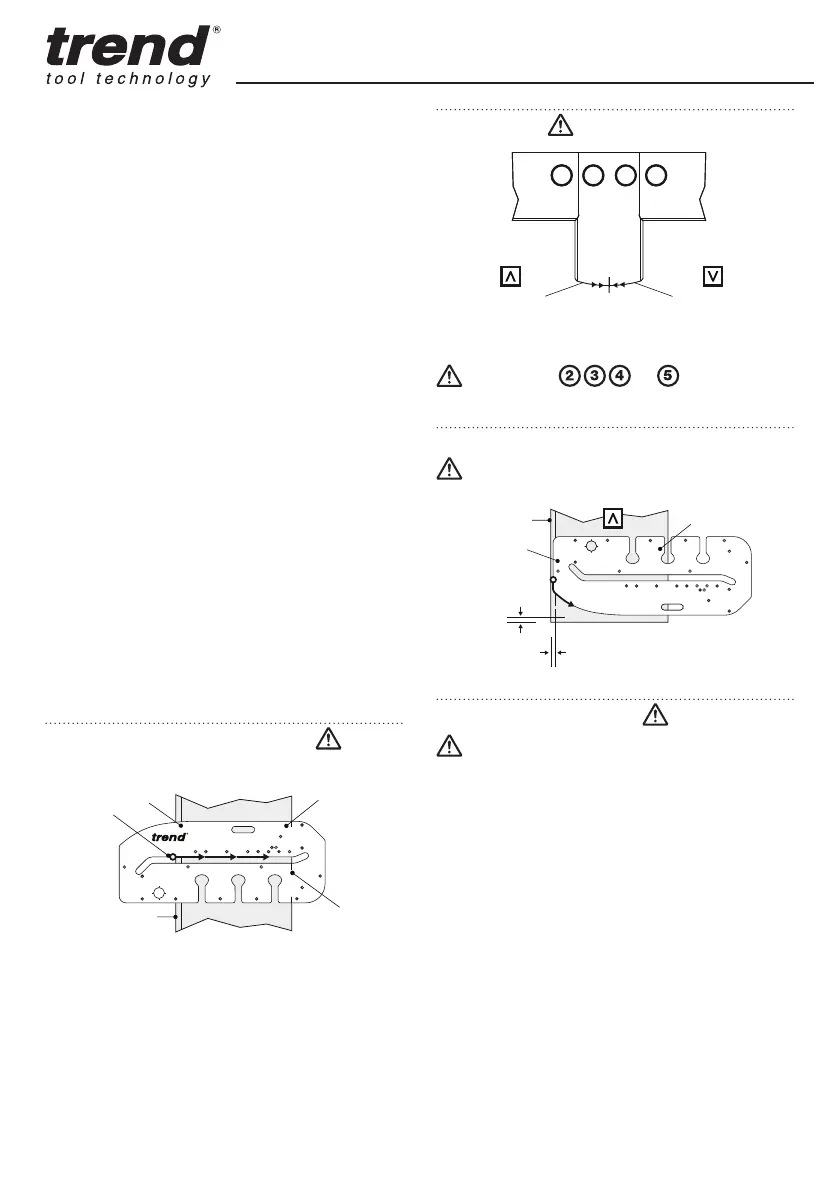

Haaks afkorten van werkbladen
Met de freesmal kunt u werkbladen ook haaks afkorten
langs de middelste sleuf. De gegraveerde lijnen van de
freesmal komen overeen met de rand van het werkblad.
Met de middelste sleuf kunt u werkbladen met een
breedte tot 650mm haaks afkorten. Volg de aanwijzingen
op de voorgaande pagina’s voor het afkorten van het
werkblad.
CL
CL
Gegraveerde
lijnen
Begin hier
met frezen
PF
Schiereiland
Frees eerst en frees dan de
curve van het schiereiland
Frezen van de curve van het schiereiland
Routering 3/4 ”BSP-gat
Controleer of de doorsnede van
het gefreesde gat geschikt is voor de
mengkraan.
• Markeer de positie van het kraangat op het werkblad.
• Plaats de freesmal zo dat het gat in de mal
concentrisch is met de positie van het kraangat.
• Klem de freesmal vast.
• Stel de bovenfrees in op een diepte van 8 tot 10mm,
maak de eerste freesgang. Vergroot de freesdiepte en
herhaal dit, totdat het gat voltooid is.
Mannetje Mannetje
Vrouw
2 4
1 3
5 3
4 2
Frees met
het laminaat
naar boven
Frees met
het laminaat
naar beneden
CL
CL
8.5mm
8.5mm
Begin hier
met frezen
PF
