Trevi 106 - Page 4

Note : Voir le manuel “ Les Informations de sécurité” page
1.

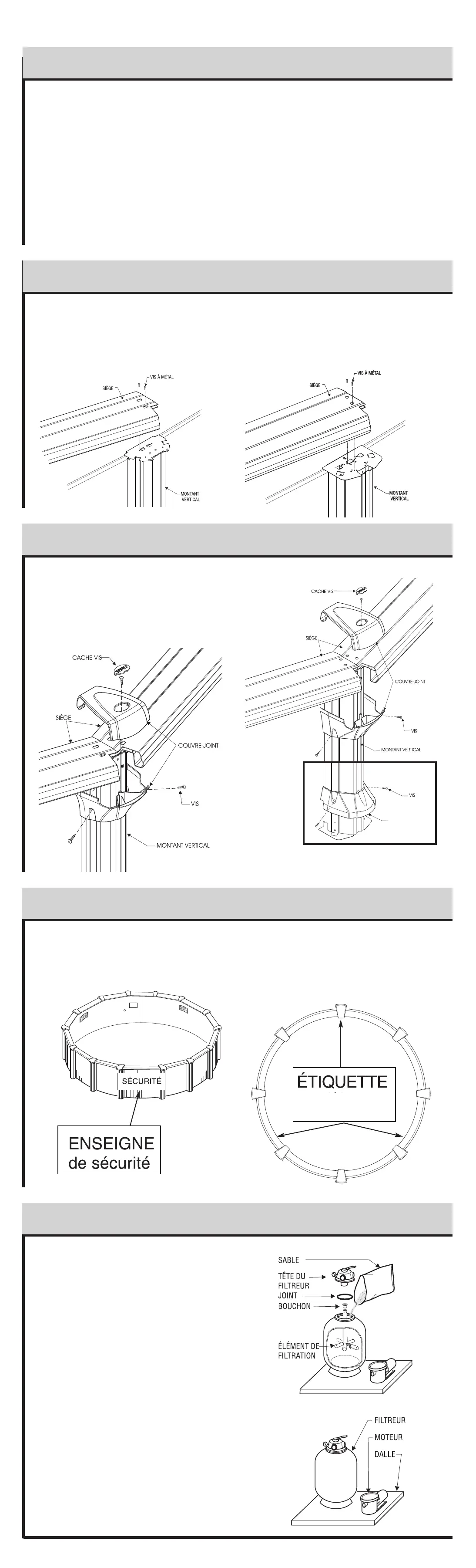

Tel que décrit dans le manuel, toutes les composantes du
système de filtration doivent être positionnées de façon à
ne pas permettre à un enfant de grimper dessus et avoir
accès à la piscine.
À l'aide d'un peu de poussière de roche, placez une dalle
de patio de 61 cm x 76 cm (24" x 30") de niveau avant
d'y installer le moteur et le filtreur.
Placez le moteur sur la dalle et insérez-y les deux embouts
nécessaires pour recevoir les tuyaux.
Puis, installez la bonbonne du filtreur. Ajustez bien l'élé-
ment de filtration dans son canal. On doit parfois assem-
bler les manchons de l'élément de filtration.
Bouchez le trou central de l'élément de filtration à l'aide du
bouchon pour permettre le déversement du sable de fil-
trage dans la bonbonne.
Retirez le bouchon. Installez le joint dans l'entaille et fixez
la tête du filtreur en plaçant la position de refoulement
(back wash) du côté opposé à la piscine.
MONTAGE DU SYSTÈME DE FILTRATION
12
A
ccrochez le couvre-joint sur le rebord intérieur du siège.
Fixez le couvre-joint du bas avec deux (2) vis à métal dans
le montant vertical.
Fixez les deux (2) parties ensemble avec une vis à metal.
I
nstallez le cap cache vis.
INSTALLATION DES COUVRE-JOINTS DE SIÈGES
10
Positionnez l’enseigne des normes de sécurité à l’ex-
térieur de la piscine sur le côté le plus voyant de la piscine.
Installez trois (3) étiquettes de sécurité à l’intérieur de la
piscine de façon à ce que l’on voit toujours une des éti-
quettes peut importe d’où le baigneur entre dans l’eau.
(
Voir dessin pour le positionnement.)
INSTALLATION DES ÉTIQUETTES
11
P
lacez les sièges sur les plaques à rainures supérieures et
maintenez-les en place à l'aide de quatre (4) vis à métal.
Fixez les extrémités de chaque siège à la surface des
plaques à rainures supérieures.
P
our les modèles 217 et 218, alignez l'extrémité des
sièges avec les lignes-guide apparaissant sur les plaques
à rainures. Il y a des lignes-guide pour chaque grandeur
de piscine.
certains endroits. Ajustez la toile en enlevant au besoin
des coupleurs pour la soulever ou l'abaisser afin de lui
f
aire prendre une forme parfaite.
Finalement, vous pouvez introduire l'eau et la laisser mon-
ter jusqu'au bas de la paroi avant d'arrêter l'aspirateur et
d
e le retirer.
RETOUR D'EAU
V
ous pouvez installer le retour d'eau une fois l'aspirateur
retiré.
Placer l'anneau du retour d'eau contre la toile et ajustez-le
pour qu'il soit parfaitement aligné avec le trou de la paroi.
Une fois l'anneau ajusté et tenu en place coupez la toile au
centre de l'anneau.
I
nsérez le retour d'eau de l'intérieur en plaçant le premier
joint entre le retour d'eau et la toile et le deuxième entre la
paroi et la toile. Ensuite, serrez l'anneau de l'extérieur avec
de grosses pinces en faisant attention à ne pas plisser la
t
oile.
DRAIN DE FOND (optionnel)
P
alpez le milieu de la toile pour trouver les trous et vissez
ensuite l'anneau et son joint contre la toile avant de
découper la toile du centre de l'anneau, puis, visser le
couvercle du drain.
I
NSTALLATION DES SIÈGES
9
INSTALLATION DE LA TOILE DE VINYLE (SUITE)
8
MODÈLES TREVI 106 / 186 / 206
MODÈLES TREVI 217 /218
MODÈLES TREVI 106 / 186 / 206
MODÈLES TREVI 217 / 218
sabot
Piscines 217 - 218. Fixez le couvre plaque de la base dans
l
es trous de vis libre sur le poteau.
intérieure
de la piscine
