Trevi 106 - Liste des Pièces

Posez les embouts nécessaires. Puis, raccordez les
t
uyaux à l'aide de collets.
1- Le premier tuyau va du dessus de la pompe à côté de
la tête du filtreur.
2
- Le deuxième va du moteur à l'écumoire ou à la valve du
drain de fond.
3- Le troisième va du devant de la tête du filtreur au retour
d'eau ou du devant du chlorinateur au retour d'eau.
Un tuyau de refoulement peut être placé à l'arrière de la
tête du filtreur (back wash).
S'il y a un chlorinateur et/ou une thermopompe, on doit les
assembler à la sortie du filtreur.
Insérez des embouts filetés, s'il y a lieu, de façon à pou-
voir fixer la valve dans l'écumoire.
R
accordez le tuyau du drain à l'embout du bas. Raccordez
le tuyau du moteur à l'embout de côté.
Tous les embouts filetés doivent être recouverts de ruban
en téflon sur les filets avant d'être fixés, afin d'éviter les
f
uites d'eau. Le téflon sera apposé sur le filetage de la
façon suivante : pas ou peu sur les premiers filets (cela
facilite l'introduction) et beaucoup de cou-ches vers la fin
des filets (cela permet une meilleure étanchéité).

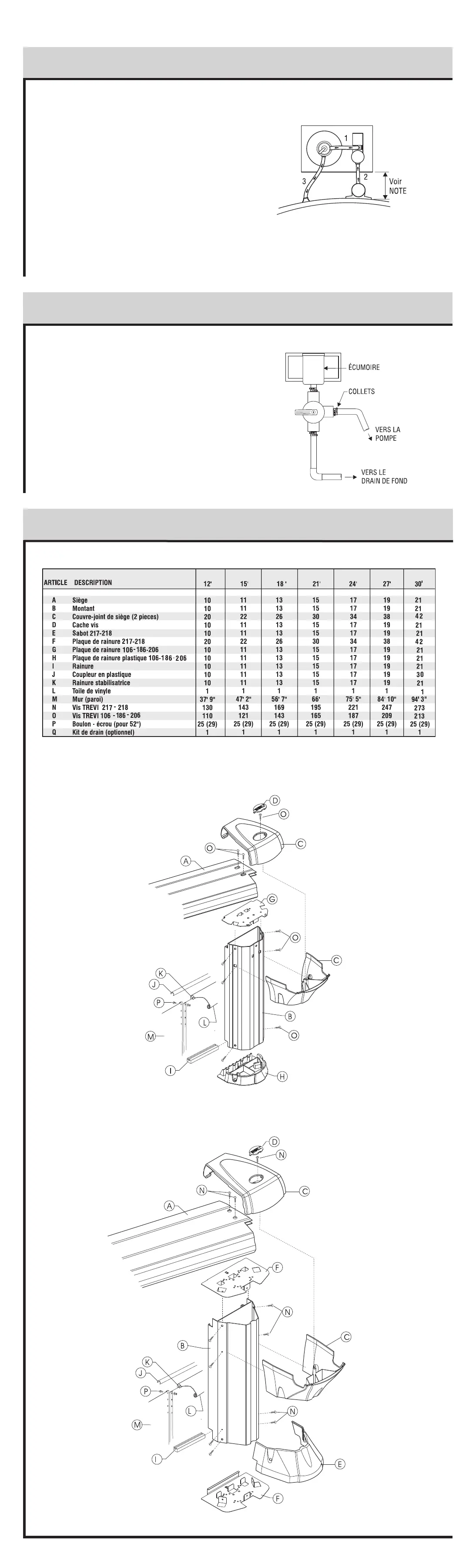

LISTE DES PIÈCES
14
MODÈLES TREVI 106 / 186 / 206
MODÈLE TREVI 217 / 218
MONTAGE DU SYSTÈME DE FILTRATION (SUITE)
12
M
ONTAGE DE LA VALVE DE DRAIN (optionnel)
13
