ES

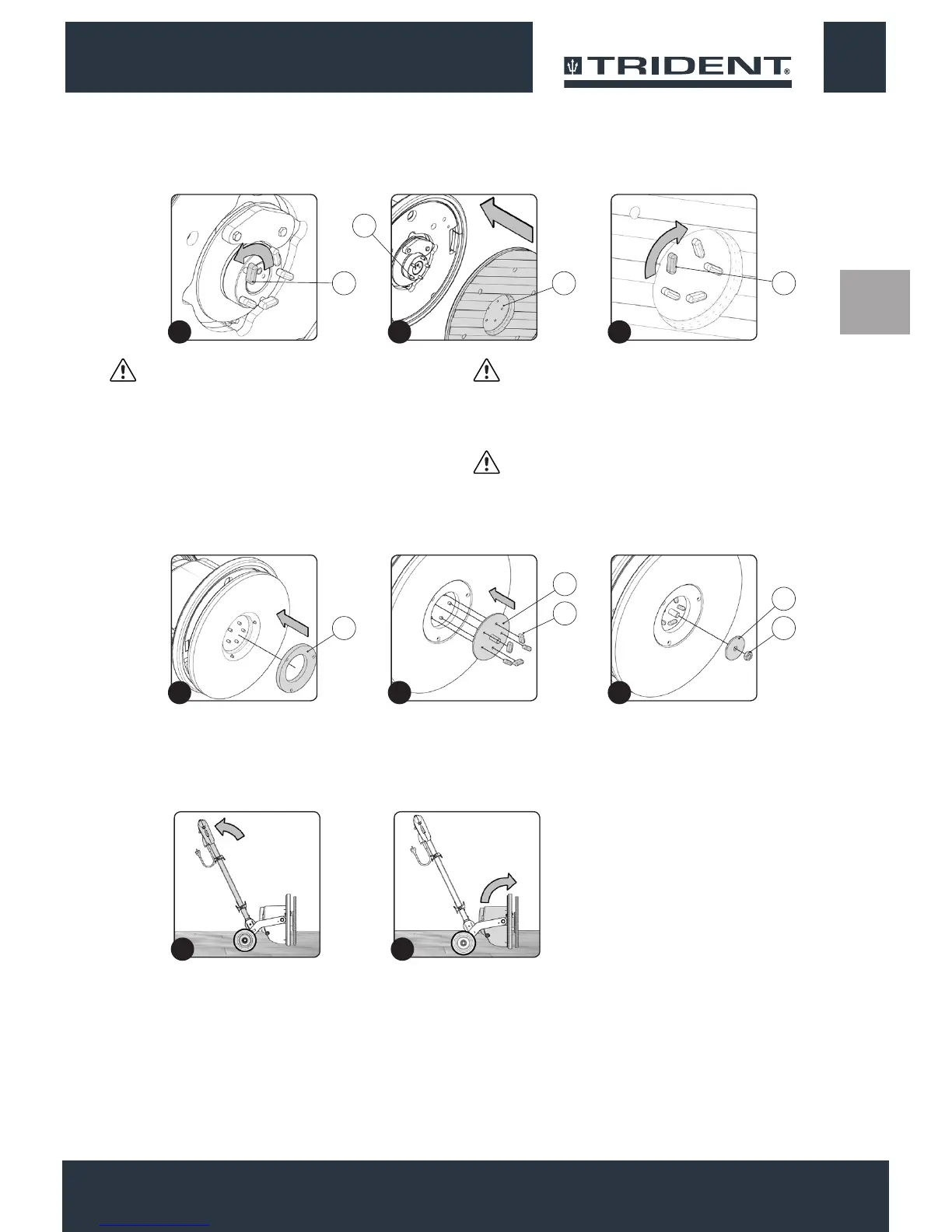

7. Colocar el disco de arrastre con cuidado para que los pernos de
jación (6) de la máquina coincidan con los oricios (7) del disco
de arrastre (Fig.8).
8. Enroscar las llaves de apriete (5) (Fig.9)
¡ATENCIÓN! Para apretar las llaves correctamente, utilizar
una pinza de apriete.
Si se utiliza el disco de arrastre para papel de lija, proceder del
siguiente modo:
• Desenroscar y retirar las llaves de apriete (5) (Fig.7).
• Colocar el disco de arrastre con cuidado para que los pernos de
jación (6) de la máquina coincidan con los oricios (7) del disco
de arrastre (Fig.8).
• Colocar la brida de centrado (8) (Fig.10).
• Colocar el sujetador roscado (9) con cuidado para que los pernos
de jación de la máquina coincidan con los oricios del sujetador
roscado (Fig.11). Enroscar las llaves de apriete (5).
¡ATENCIÓN! Para apretar las llaves correctamente, utilizar
una pinza de apriete.
• Colocar el disco de papel de lija sobre el disco de arrastre.
• Fijar el papel de lija al disco de arrastre utilizando la tuerca (10)
sin olvidar de colocar también la arandela (11) (Fig.12).
¡ATENCIÓN! Para apretar la tuerca correctamente, utilizar la
herramienta adecuada.
9. Inclinar ligeramente hacia atrás la máquina (Fig.13), bloquear
una de las ruedas traseras y mover hacia atrás la columna de
mando.
10. Girar la bancada llevándola a la posición de trabajo (Fig.13).
2929
29
5
8
8
11
5
10
7 5
6
7
11 1210
8 9
1413
