COMPONENTES PRINCIPALES DE LA COLUMNA
Los componentes del manillar se identican del siguiente modo:
1. Soporte superior del kit opcional del tanque de solución.
Para montar el disco de arrastre en el cuerpo de bancada de la
máquina, proceder del siguiente modo:

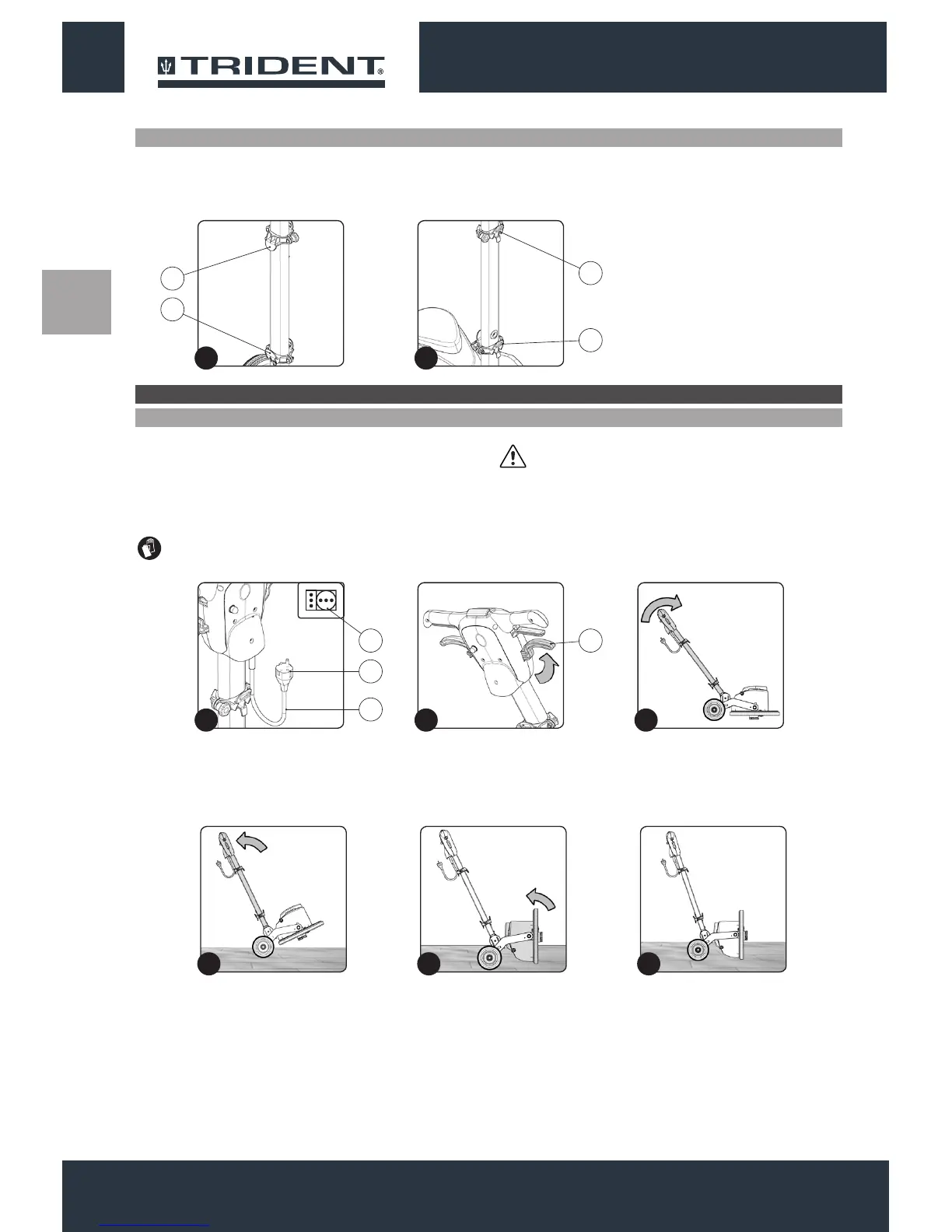

1. Comprobar que la clavija (1) que se encuentra en el cable de
alimentación (2) esté desconectada de la toma (3) de la red de
alimentación (Fig. 1); en caso contrario, desconectarla.
¡ATENCIÓN! Se recomienda utilizar siempre guantes de
protección para evitar lesiones graves en las manos.
2. Soporte inferior del kit opcional del tanque de solución.
3. Enrollacable superior.
4. Enrollacable inferior.
¡ATENCIÓN! Para evitar daños en el cable de alimentación,
desconectar la clavija de la toma de red, tirando directamente
de la clavija y no del cable.
2. Comprobar que el manillar de mando se encuentre en posición
vertical; en caso contrario, presionar la palanca de desenganche
(4) (Fig.2) y girar el manillar llevándolo a la posición vertical
(Fig.3). Cuando el manillar alcanza la posición vertical, soltar la
PREPARACIÓN DE LA MÁQUINA
MONTAJE DEL DISCO DE ARRASTRE
palanca de desenganche (4).
3. Inclinar ligeramente hacia atrás la máquina (Fig.4), bloquear una
de las ruedas traseras y mover hacia atrás la columna de mando.
4. Girar la bancada llevándola a la posición vertical (Fig.5).
5. Llevar la bancada girada de este modo, en contacto con el
pavimento (Fig.6).
6. Desenroscar y retirar las llaves de apriete (5) (Fig.7).
