FR

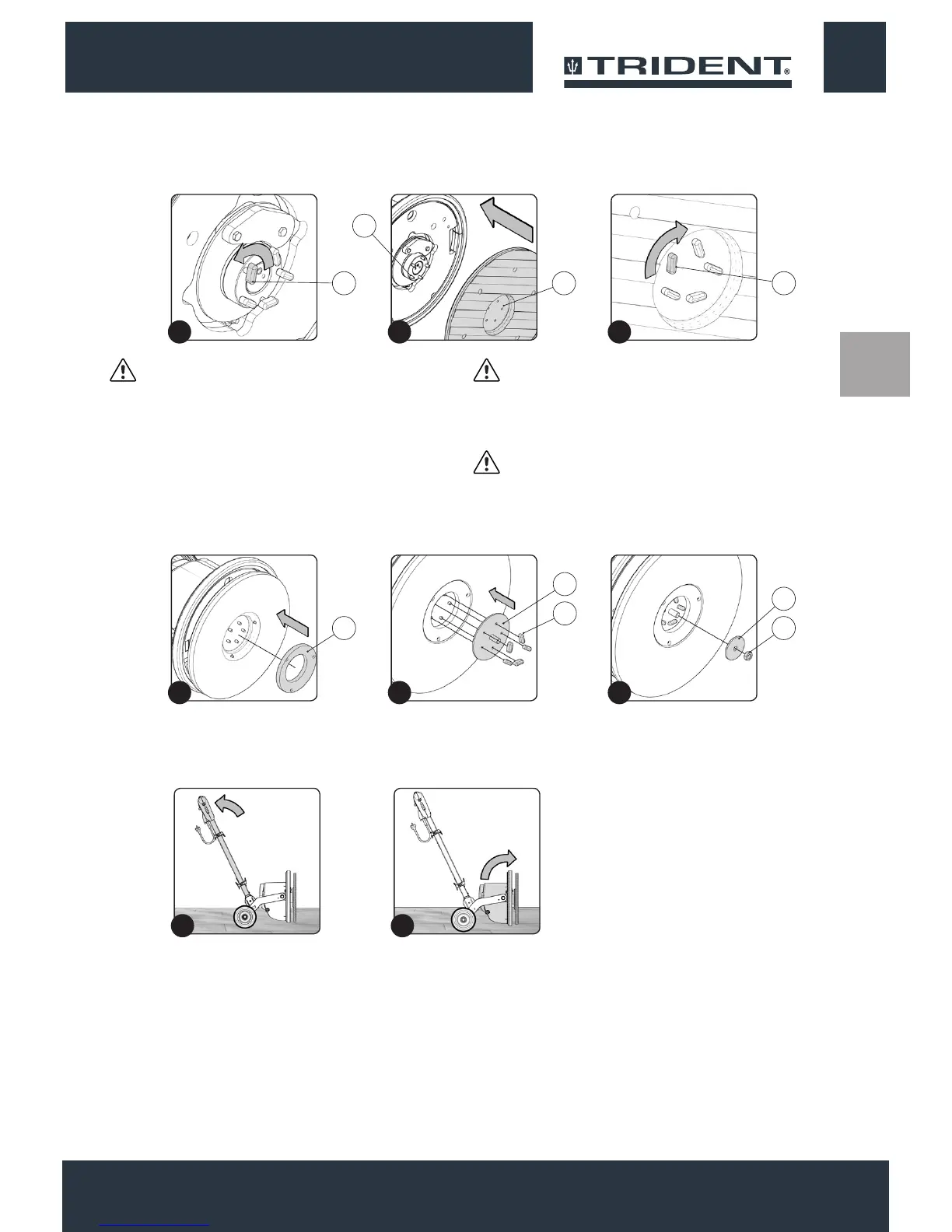

6. Dévisser et déposer les clavettes de serrage (5) (Fig. 7).
7. Introduire le disque entraîneur, faire attention à centrer les
axes de xation (6) de l’appareil avec les trous (7) du disque
entraîneur (Fig. 8).
8. Visser les clavettes de serrage (5) (Fig. 9)
ATTENTION : Pour obtenir un bon serrage des clavettes,
utiliser une pince de serrage.
En cas d'utiliser le disque entraîneur pour papier émeri, agir comme
suit :
• Dévisser et déposer les clavettes de serrage (5) (Fig. 7).
• Introduire le disque entraîneur, faire attention à centrer les
axes de xation (6) de l’appareil avec les trous (7) du disque
entraîneur (Fig. 8).
• Introduire la bride de centrage (8) (Fig. 10).
• Introduire dispositif de retenue leté (9), faire attention à centrer
les axes de xation de l’appareil avec les trous du dispositif de
retenue leté (Fig. 11). Visser les clavettes de serrage (5).
ATTENTION : Pour obtenir un bon serrage des clavettes,
utiliser une pince de serrage.
• Introduire le disque en papier émeri sur le disque entraîneur.
• Fixer le papier émeri au disque entraîneur à l'aide de l'écrou (10),
ne pas oublier d'insérer aussi la rondelle (11) (Fig. 12).
ATTENTION : Pour obtenir un bon serrage de l'écrou, utiliser
l’outil adéquat.
9. Incliner légèrement vers l’arrière la machine (Fig. 13), bloquer
une des roues arrière et déplacer vers l’arrière la colonne de
direction.
10. Tourner le carter en position de travail (Fig. 13).
