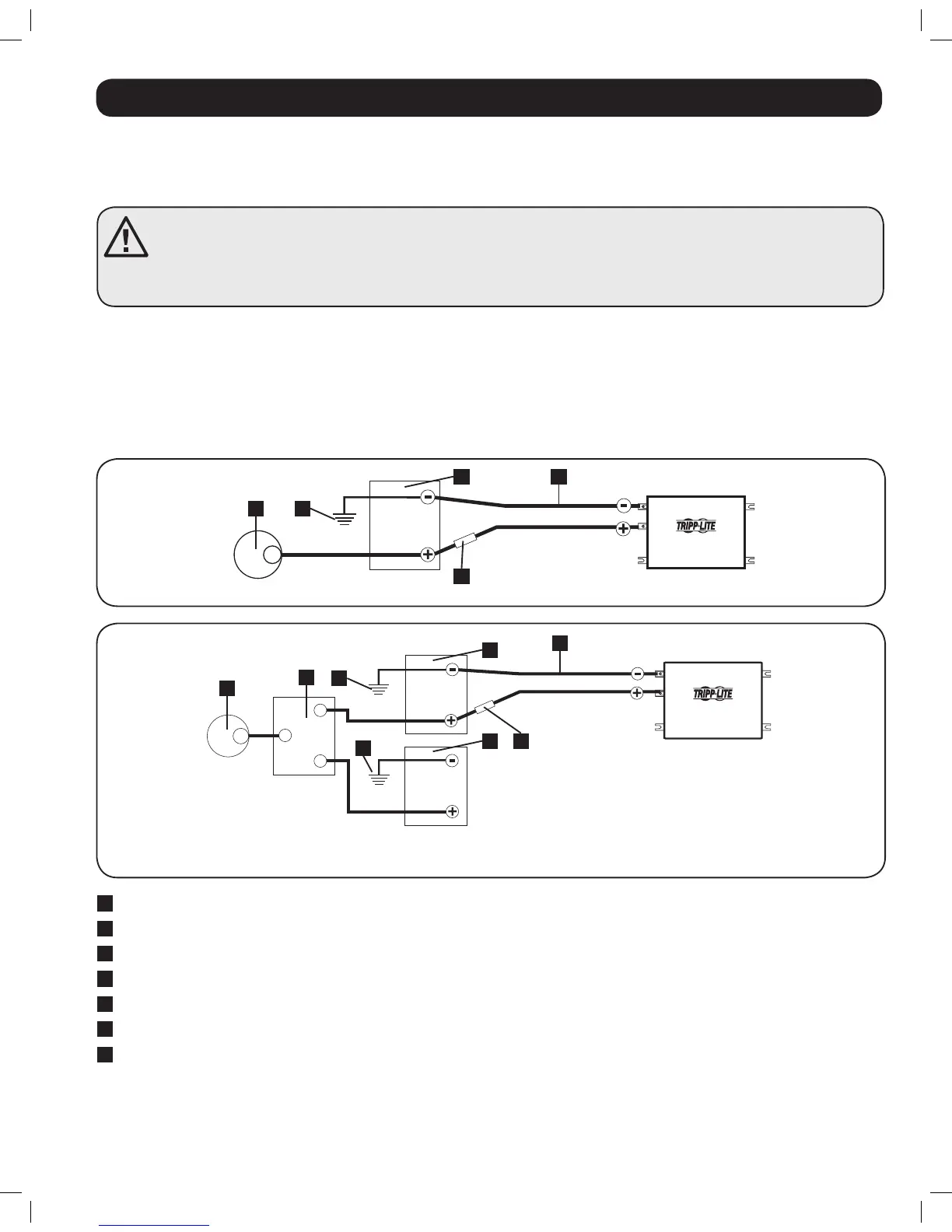

Conexión de la batería principal y auxiliar (alojamiento) de 12 voltios
Conexión de la batería (paralelo aislado)
1 2
3
3
4
7
7
5
1
6
2
2
5
21
1
Alternador de 12 voltios
2
Tierra de la batería del vehículo
3
Batería principal de 12 voltios
4
Batería auxiliar de 12 voltios (alojamiento)
5
Fusible y bloque de fusibles homologado por UL (montado a un máximo de 45 cm de la batería)
6
Aislador de Bateria
7
Cableado de Diámetro Grande, Calibre Máximo 2/0 para encajar en Terminales
3. Batería
• Conectar el fusible: el artículo 551 del NEC (Código Eléctrico Nacional) exige que conecte todos los terminales CC
positivos de su convertidor/cargador directamente a un fusible o fusibles homologados por UL y un bloque o bloques de
fusibles que sean iguales o excedan el régimen mínimo de fusible CC que se muestra en la placa del convertidor/cargador.
Consulte los diagramas de abajo para conocer la colocación adecuada del fusible.
¡ADVERTENCIA! • Si no conecta a tierra su convertidor/cargador en la carrocería de un vehículo o a
una toma de tierra puede producirse una descarga eléctrica letal.
• No intente manejar nunca su convertidor/cargador conectándolo directamente a la salida de un
alternador en lugar de a una batería o módulo de baterías.
• Siga las normas de polaridad en todas las conexiones CC.
3.4.2 No vehicular y vehicular
El voltaje de entrada CC de su convertidor/cargador debe coincidir con el voltaje de su batería o baterías: 12 voltios en la
mayoría de aplicaciones vehiculares.
Es posible conectar su convertidor/cargador a la batería principal dentro del sistema eléctrico de su vehículo. En la mayoría
de vehículos, el convertidor/cargador estará conectado a una o más baterías dedicadas auxiliares (alojamiento) que están
aisladas del sistema de conducción para evitar el posible agotamiento de la batería principal.
