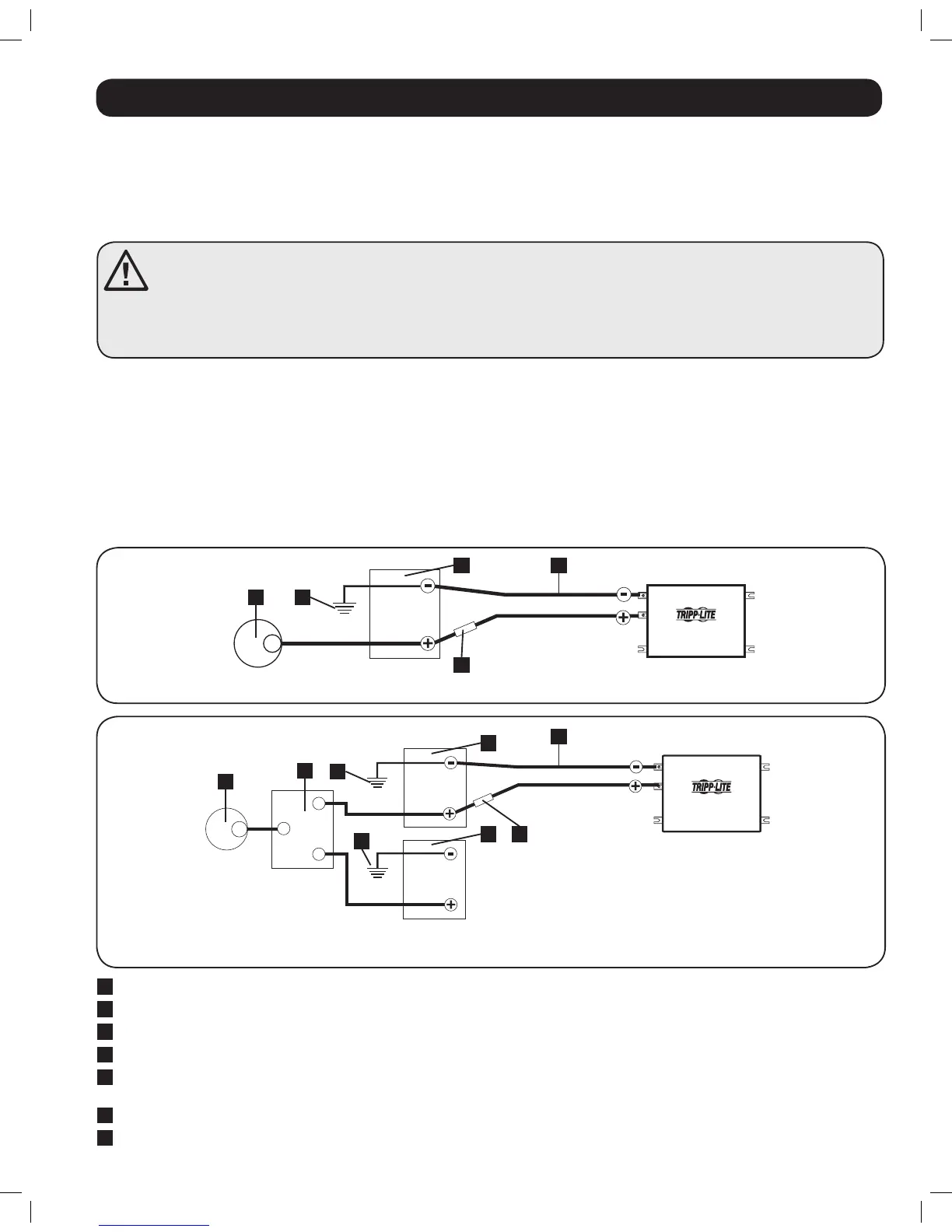

Подсоединение основного и вспомогательного (корпусного) аккумулятора на 12 вольт
(Изолирован параллельно)
1 2
3
3
4
7
7
5
1
6
2
2
5
45
1
12-вольтовый генератор переменного тока
2
Заземление аккумулятора транспортного средства
3
12-вольтовый основной аккумулятор
4
12-вольтовый вспомогательный (корпусный) аккумулятор
5
Предохранитель и блок предохранителей, включенный в номенклатуру Лаборатории по технике безопасности
(устанавливаемый на расстоянии 18 дюймов от аккумулятора)
6
Аккумуляторный разделитель
7
Кабель большого диаметра, Максимальное сечение 2/0 для подсоединения к клеммам
3. Аккумулятор
• Подсоедините предохранитель: Согласно статье 511 НЭК (Национального электротехнического кодекса),
все положительные клеммы постоянного тока Вашего Преобразователя/зарядного устройства должны быть
подсоединены прямо к предохранителю(ям) и блоку(ам) предохранителей, включенных в номенклатуру
Лаборатории по технике безопасности, на расстоянии 18 дюймов от аккумулятора. Номинал предохранителя
должен быть не меньше минимального номинала предохранителя постоянного тока, указного на фирменном
щитке Преобразователя/зарядного устройства. Для надлежащей установки предохранителя см. схемы ниже.
ПРЕДОСТЕРЕЖЕНИЕ! • Отсутствие надлежащего заземления Преобразователя/
зарядного устройства к шасси или грунтового заземления может создать смертельную
опасность поражения электрическим током.
• Никогда не подсоединяйте Преобразователь/зарядное устройство напрямую к выходу
генератора переменного тока, а не к аккумулятору или аккумуляторному блоку.
• Соблюдайте полярность всех подсоединений постоянного тока.
3.4.2 Применение вне транспортного средства и в транспортном средстве
Номинальное напряжение ввода постоянного тока Вашего Преобразователя/зарядного устройства должно
соответствовать напряжению аккумулятора или аккумуляторов – 12 вольтам при использовании прибора в
транспортном средстве.
Преобразователь/зарядное устройство можно подсоединить в основному аккумулятору внутри электрической
системы Вашего транспортного средства. В большинстве транспортных средств Преобразователь/зарядное
устройство подсоединяется к одной или нескольким специальным вспомогательным (корпусным) аккумуляторам,
изолированным от системы приводов во избежание возможной разрядки основного аккумулятора.
