59
Montage

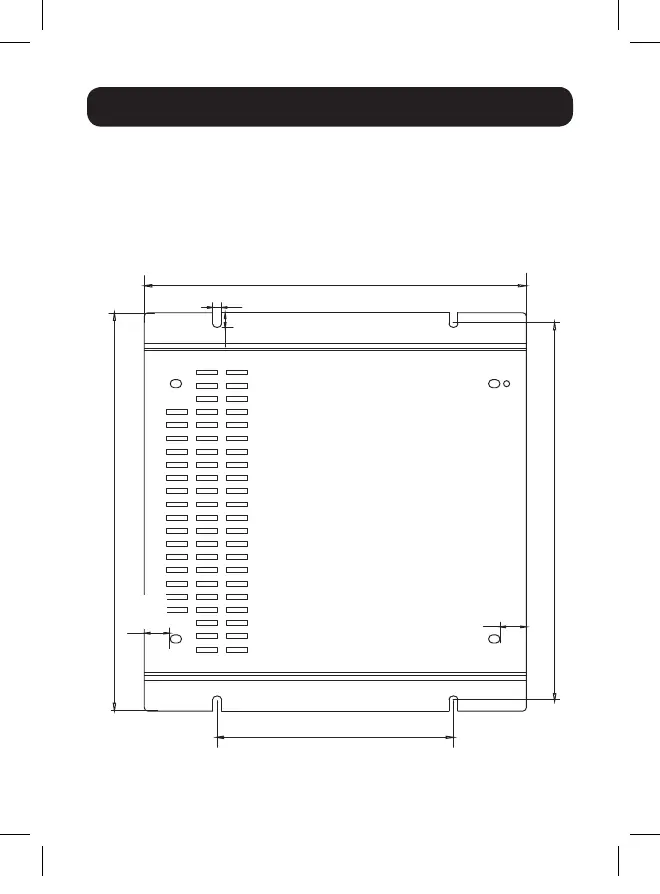

Dimensions de montage PINV2000*
233 mm (9,17 po)
145,5 mm (5,73 po)
5,6 mm (0,22 po)
9,1 mm (0,36 po)
245 mm (9,65 po)
233 mm (9,17 po)
16 mm
(0,63 po)
16 mm
(0,63 po)
Glisser l'appareil sur les fixations pour engager les fentes des
supports de montage. Serrer les fixations. Installer deux fixations
supplémentaires sur le reste des supports de montage à l'avant pour
une bonne immobilisation.
*Toutes les dimensions de montage sont précises à +/- 2,5 mm.
