43
1
5
3
7
2
6
4
8
4 x tornillos
4 x tornillos
4 x tornillos
4 x tornillos
Reemplazo de Baterías

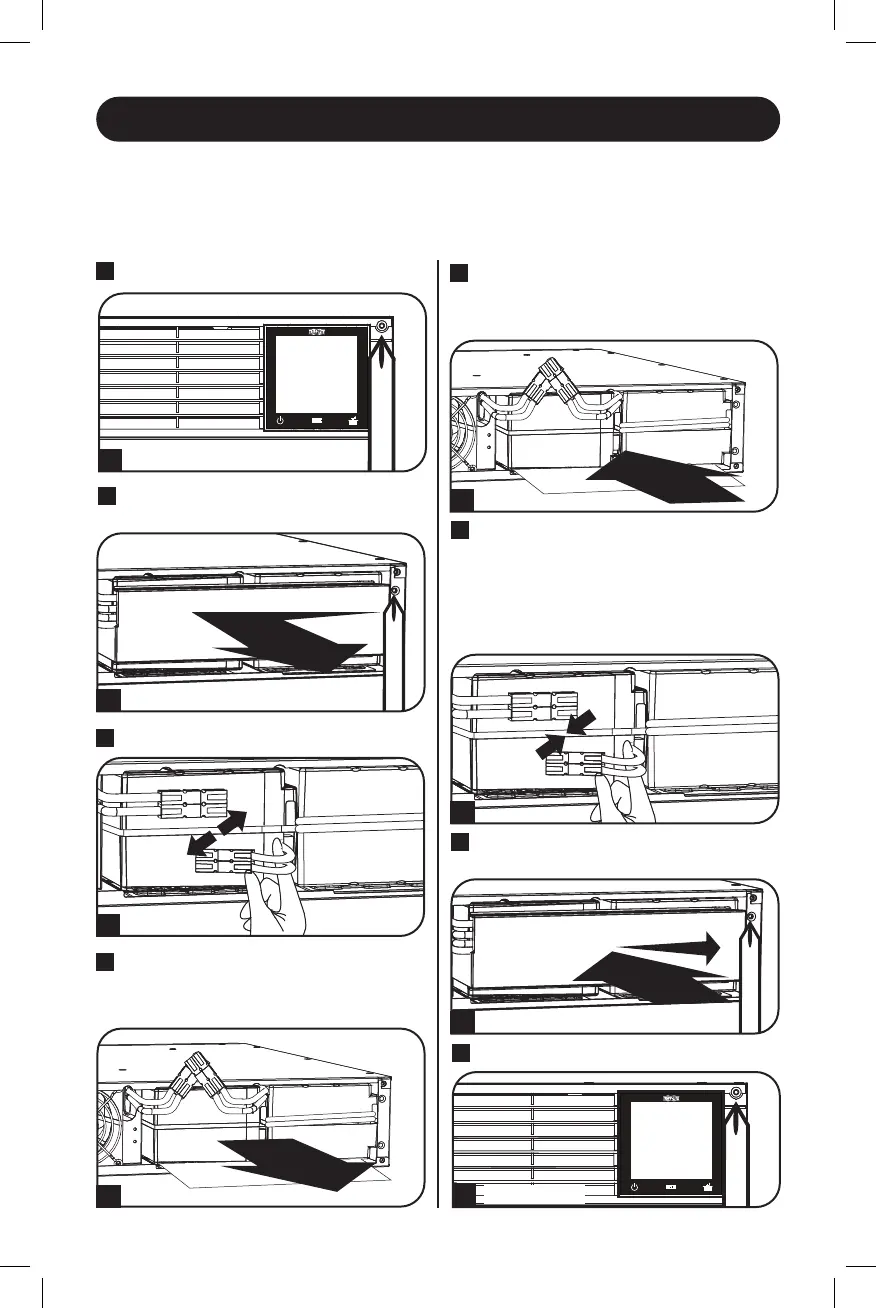

Procedimiento para el Reemplazo de la Batería RBC94-2U (Aplica para
los Modelos SMART3000RM2U, SMART3000RM2UN, SMART2600RM2U,
SM2200RMXL2UP, SMART2200RMXL2U, SMART2200RMXLN,
SMART2200RM2U, SMART2200RM2UN y SMART2000RMXL2U)
5
Adición de Baterías Nuevas
Instale las baterías deslizándolas
directamente dentro del gabinete UPS.
2
Quite la Placa de Retención de la
Batería
3
Desconecte las Baterías
4
Remoción/Reciclado de Baterías
Retire las baterías deslizándolas
directamente fuera del gabinete UPS.
6
Conecte las Baterías
Conecte ambos juegos de conectores como
se muestra: negro con negro, rojo con rojo.
Asegúrese siempre que las terminales
de la batería estén correctamente
aseguradas.
7
Recoloque la Placa de Retención de la
Batería
8
Recoloque el Panel Frontal
1
Desinstale el Panel
