Start Störungsermittlung
VVS-Regelgerät mit Easy-Regler
Versorgungsspannung innerhalb
der Toleranzangaben ?
Funktionsprüfung auslösen (Test-Taste drücken)
Positionen Geschlossen, Offen, Regelposition
werden automatisch nacheinander angefahren
(dauert mehrere Minuten; Vorgang beobachten)
Regelklappe erreicht
zunächst
„Geschlossen“
Position ?
Regelklappe erreicht
anschließend
„Offen“
Position ?
Drehrichtung korrekt ?
(Schließen im UZS)
Mechanischer Block?
Nein
Ja
Automatischer Ablauf Testfunktion
Nein
Ja
Nein
Regler defekt
Mechanischen Block entfernen
Drehrichtung umprogrammieren
Nein
Ja
Nein
Regelklappe erreicht
Regelposition nach
ca. 180 s ?
Istwert-Signal U
folgerichtig ?
Ja
(LED leuchtet dauerhaft)
Klappenstellung?
Sensor/Messschläuche
am VVS-Regelgerät prüfen
(Schläuche knickfrei verlegt/Schläuche/Anschluss undicht)
Anlagendruck prüfen
Mindestdruckdifferenz eingehalten?
Kanalabschnitt abgesperrt/Brandschutzklappe geschlossen?
Offen
Nein
(LED blinkt dauerhaft)
Einstellung Vmin/Vmax prüfen/korrigieren
Einstellung 0...100% oder
nutzbaren Regelbereich der VVS-Regelgeräte Serie beachten
Geschlossen oder
keine Veränderung
Einstellung
Vmin/Vmax Potentiometer
zugelassen?
(nur bei Nutzung)
„Zwangsschaltung Vmax“
kann aktiviert werden?
(nur bei Nutzung)
„Zwangsschaltung Zu“
Zwangsschaltung „offen“
funktioniert?
Sollwertsignal w ok?
Regler i.O.
Verdrahtung und
übergeordnete Regelinstanz prüfen
(Raumtemperatruregler Luftqualitätsregler, DDC, GLT
z.B. Kennlinieneinstellung 0-10V)
- Spannungsversorgung Typ AC?
- Verdrahtung inkl. Diode prüfen
- Schaltkontakt prüfen
Verdrahtung und
Schaltkontakt prüfen
Sollwert Vmax
wird erreicht ?
Ja
Ja
Nein
Nein
Ja
Ja
Nein
Nein
Klappenstellung Offen?
Nein
Sensor/Messschläuche
am VVS-Regelgerät prüfen
(Schläuche knickfrei verlegt/Schläuche/Anschluss undicht)
Anlagendruck prüfen
Mindestdruckdifferenz eingehalten?
Kanalabschnitt abgesperrt/Brandschutzklappe geschlossen?
Ja
(nur bei Nutzung)
„Zwangsschaltung Vmax“
kann aktiviert werden?
Sollwert Vmin
wird erreicht ?
Ja
Ja
Nein
Nein
Verdrahtung und
Schaltkontakt prüfen
Ja
- Verdrahtung prüfen
- Toleranzbetrachtung Regler vs. Messtoleranz
- Überprüfung Einbausituation (Turbulenzen)
- Überprüfung auf Verschmutzung;
ggf. Easy- Regler tauschen
Nein
Verdrahtung, Transformator prüfen
Nein
Ja
Sollwertsignal prüfen
Ansteuerung im nutzbaren Regelbereich?
Störungsbehebung an VVS-Regelgeräten mit Easy-Regler Stand 24.4.2018
Toleranzbetrachtung Regler vs. Messtoleranz
Überprüfung Einbausituation (Turbulenzen)
Automatischer Ablauf Testfunktion
Klappenausrichtung
auf Achse ok?
Klappenmontage auf Achse korrigieren
Ja
Nein

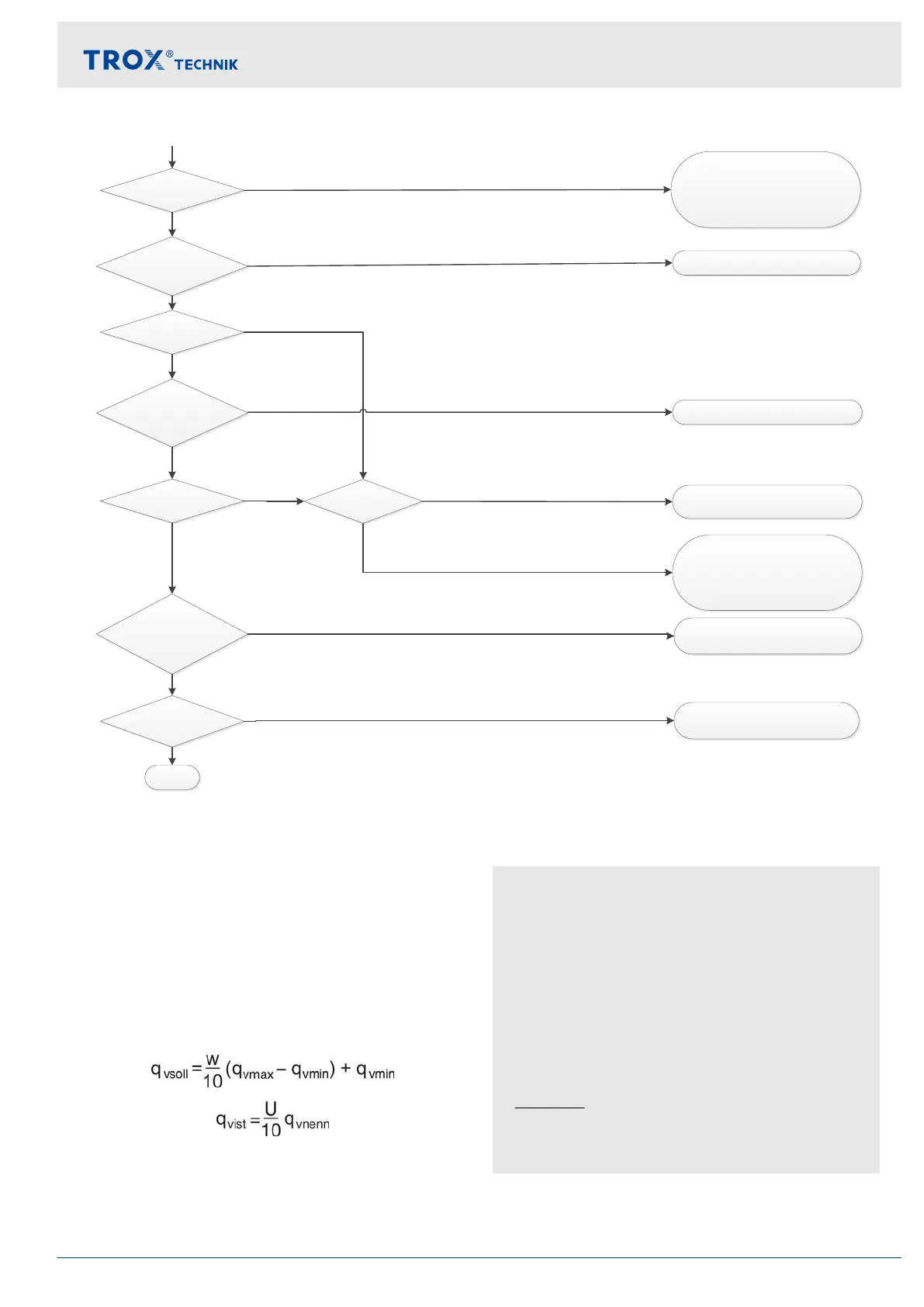

Fig. 23: Troubleshooting Easy Controller V24.4.18 - Part 2
7.3 Further diagnostic options
7.3.1 Use of a voltmeter to control set-
point values and feedback signals
With a voltmeter, both the setpoint signal (terminal w
against terminal 1) and the actual value signal (terminal
U against terminal 1) can be measured electrically.
Using the following formulas, the associated setpoint
value and actual value volume flow rates can be calcu-
lated and thus checked:
Note: depending on the selected setting on the q
vmin
and q
vmax
potentiometers, the setpoint value voltage and
actual voltage may differ, even if they are correctly regu-
lated.
Example 1: TVR 400 / Easy
Nominal volume flow rate q
vnom
- 6030 m³/h
Setting q
vmin
- 0%
Setting q
vmax
- 100%
Voltage terminal w - 5.14 V
Voltage terminal U - 5.35 V
Billing solution:
q
vset
: 5.14 V / 10 V × (6030 m³/h - 0 m³/h) + 0 m³/h
=
3099 m³/h
q
vactual
: 5.3 V / 10 V × 6030 m³/h = 3226 m³/h
Deviation = 3226 - 3099 = 127 m³/h 4%
Troubleshooting
Further diagnostic options > Use of a voltmeter to control setpoint values ...
Easy control component for VAV terminal units 29
