23
MONTAJE
ADVERTENCIA:
A fin de evitar lesiones personales
graves y daños a la unidad, apáguela antes de extraer o
instalar los tubos o boquillas de la sopladora.

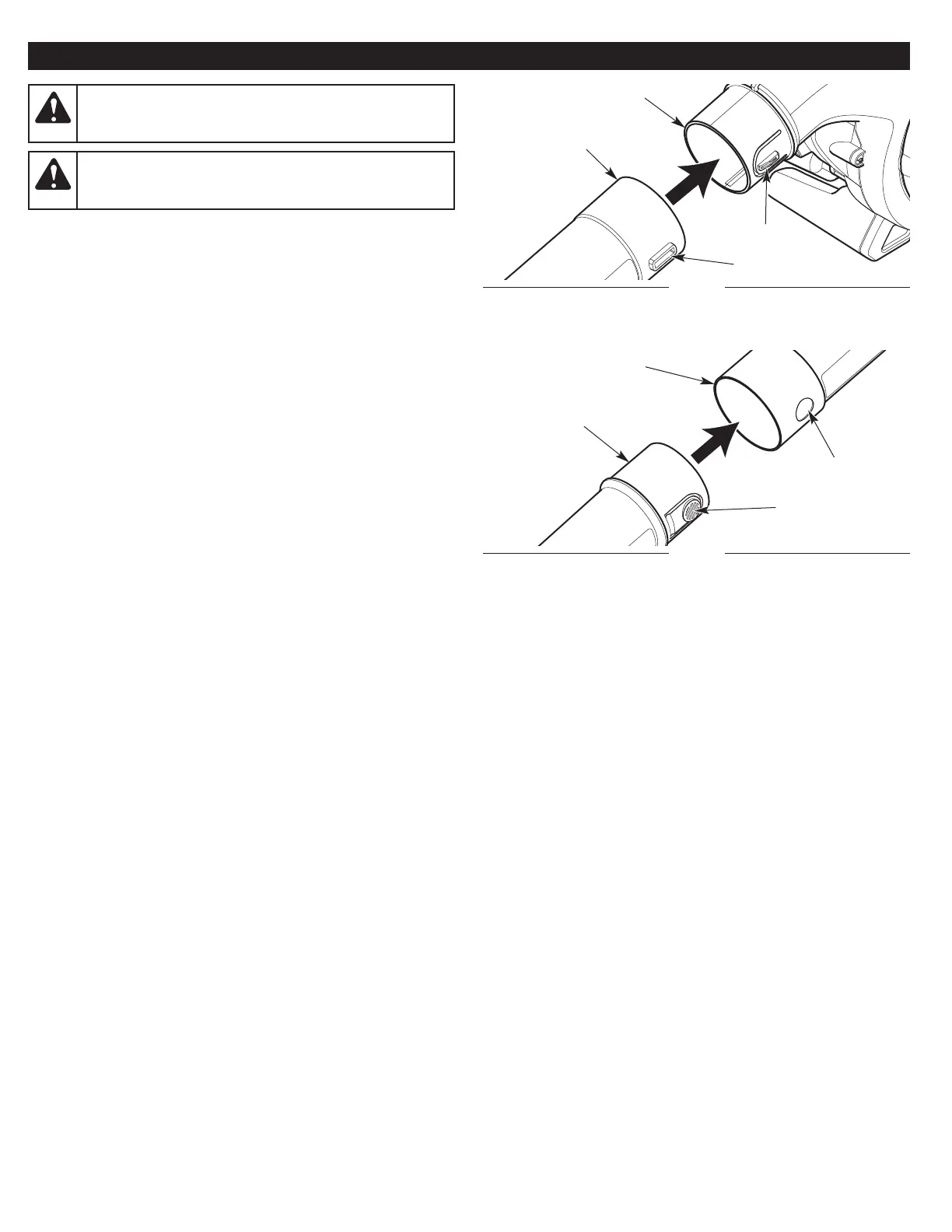

Fig. 1
Salida del soplador
Tubo superior
de sopladora
Lengüeta
Ranura
ADVERTENCIA:
A fin de evitar que se produzcan
lesiones personales graves, no opere nunca la unidad si el
tubo superior de la sopladora no está firmemente instalado.
PROCEDIMIENTO PARA EL MONTAJE DE LA UNIDAD
• Instale siempre el tubo superior de la sopladora.
• El tubo para uso general y el tubo especial son opcionales.
• Use el tubo para uso general para la mayoría de las operaciones.
• Use únicamente el tubo para uso especial para concentrar e
intensificar el flujo de aire cuando sea necesario. NO use el
tubo para uso especial para tareas generales ni durante
períodos prolongados.
Instalación del tubo superior de la sopladora
1. Coloque la unidad sobre una superficie plana y nivelada.
2. Alinee la ranura del tubo superior de la sopladora con la
lengüeta de la salida de la unidad (Fig. 1).
3. Oprima el tubo superior de la sopladora en la salida de la
sopladora hasta que la lengüeta se trabe firmemente en la
ranura (Fig. 1).
Instalación del tubo de uso general y del tubo para uso especial
1. Coloque la unidad sobre una superficie plana y nivelada.
2. Se debe alinear la lengüeta del tubo para uso general o del tubo
para uso especial con el orificio del tubo superior de la
sopladora (Fig. 2).
3. Oprima el tubo para uso general o el tubo para uso especial
para que entre en el tubo superior de la sopladora hasta que la
lengüeta se trabe firmemente en el orificio (Fig. 2).
Extracción del tubo para uso general o del tubo para uso especial
1. Coloque la unidad sobre una superficie plana y nivelada.
2. Oprima firmemente la lengüeta del tubo para uso general o del
tubo para uso especial hacia adentro y tire del tubo para sacarlo
del tubo superior de la sopladora (Fig. 2).
Fig. 2
Tubo superior
de sopladora
Tubo para uso general o
tubo para uso especial
Orificio
Lengüeta
