41
IT
In caso di lavori di saldatura elettrica sulla carrozzeria, stacca-
re il collegamento del riscaldamento dalla rete di bordo.
Se si collega l’apparecchio invertendo la polarità, il fusi-
bile dell’apparecchio (43) scatta. Dopo aver ripristinato la
giusta polarità e aver sostituito il fusibile dell’apparecchio (43)
è possibile continuare a utilizzare l’apparecchio.
Se si utilizza il caravan (categoria di veicoli O) senza collega-
mento alla rete elettrica locale per la modalità di riscaldamen-
to autonoma, occorre prevedere una batteria servizi. Non è
consentita un’alimentazione di tensione a 12 V
per la mo-
dalità di riscaldamento autonoma attraverso il veicolo di traino
(PIN 9 o connettore a 10 – 13 poli del gancio di traino).
Per garantire un’alimentazione di tensione ottimale, collegare
il riscaldamento alla rete di bordo protetta (impianto elettrico
centrale 10 A) con cavi 2 x 2,5 mm² (2 x 4 mm² di 6 m fino
a max. 10 m di lunghezza complessiva). Considerare eventuali
cadute di tensione nella linea di alimentazione. Collegare il filo
negativo alla massa centrale. In caso di collegamento diretto
alla batteria, proteggere il filo positivo e quello negativo. Per i
collegamenti (40, 41) si consiglia l’utilizzo di spine piatte fem-
mina completamente isolate da 6,3 mm.
Non collegare altre utenze alla linea di alimentazione!
Alimentazione di tensione con alimentatore senza batteria
La tensione in uscita regolata dell’alimentatore deve essere
compresa tra 11 V e 15 V.
L’oscillazione della tensione alternata dev’essere < 1,2 Vpp.
L’alimentatore deve fornire al riscaldamento almeno 25A
continuati. Se si collegano e utilizzano altre utenze all’ali-
mentatore, ciò non è garantito e occorre pertanto un ali-
mentatore separato per il riscaldamento.
In alternativa, si può utilizzare un alimentatore che fornisca
almeno 10A continuati al riscaldamento. Tale alimentatore
deve essere provvisto di protezione contro i cortocircuiti sul
lato di uscita per ogni circuito elettrico a valle. La protezione
contro i cortocircuiti deve staccare l’alimentazione di ten-
sione del riscaldamento entro 1 s. Dopo uno spegnimento
in seguito a un cortocircuito, ripristinare l’alimentazione di
tensione solo dopo aver ispezionato il riscaldamento e aver
eseguito un ulteriore intervento manuale (ad es. ripristino
del salvavita o sostituzione di un fusibile dell’apparecchio).
Sensore temperatura ambiente
Inserire il connettore del cavo di collegamento sull’attacco
(46) (non occorre fare attenzione alla polarità).
Elemento di comando / Sistema di
condizionamento
Sono possibili le seguenti combinazioni di collegamento.
Elementi di comando analogici
1 Unità di comando
CP classic
Combi
(Riscaldamento senza resistenze
elettriche)
Elementi di comando digitali
1 Unità di comando
CP plus
Combi (E)
(Riscaldamento con / senza resi-
stenze elettriche)
e
1 Sistema di
condizionamento
Sistemi idonei – v.
istruzioni per l’uso unità di coman-
do CPplus
Inserire e bloccare il connettore del rispettivo cavo di collega-
mento in uno degli attacchi (47 o 48).
Alimentazione di tensione 230V~
(Combi E – con resistenze elettriche)
Far eseguire il collegamento elettrico a 230 V esclusi-
vamente da personale qualificato (in Germania ad es.
secondo la direttiva VDE 0100, parte 721 o la norma
IEC 60364-7-721).
Il collegamento elettrico a 230 V
deve essere eseguito su un
circuito elettrico protetto con almeno 10 A (meglio 16 A).
Nel circuito elettrico tra il caravan / l’autocaravan e il Combi E
il committente deve prevedere:
un interruttore di sicurezza per correnti di guasto adeguato
(«salvavita»)
un sezionatore di rete (per gli interventi di manutenzione o
riparazione)
Questi interruttori devono separare tutti i poli dalla rete e avere
la distanza minima tra i contatti prescritta (almeno 3,5 mm).

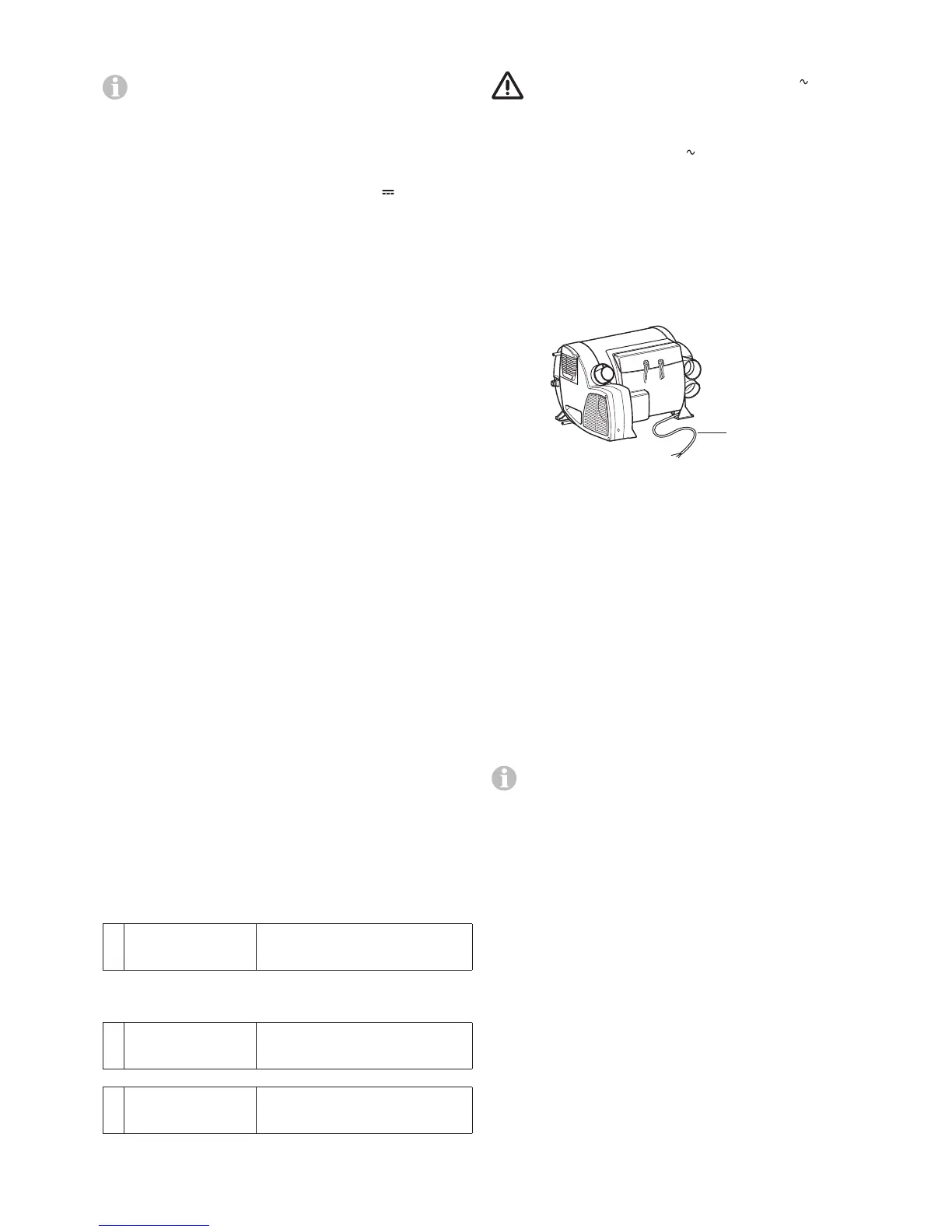

l = 150 cm
Figura 23
Fissare i cavi con fascette idonee.
Posare i cavi / fili degli impianti a bassa tensione separata-
mente da quelli per gli impianti a bassissima tensione.
Prova di funzionamento
Dopo l’installazione, verificare la tenuta del tubo di alimen-
tazione del gas secondo il metodo a caduta di pressione.
Presentare un certificato di prova (in Germania, ad es., in con-
formità al protocollo di lavoro DVGW G 607).
Controllare quindi tutte le funzioni dell’apparecchio, in parti-
colare lo scarico dell’acqua, facendo riferimento alle istruzioni
per l’uso. La garanzia non copre i danni dovuti al gelo!
Le istruzioni per l’uso devono essere consegnate al proprieta-
rio del veicolo.
Contrassegnare l’anno della prima messa in funzione
sulla targa dati con una croce.
Avvertenze
L’installatore o il proprietario del veicolo dovrà applicare l’ade-
sivo giallo di avviso fornito con l’apparecchio in un punto del
veicolo ben visibile a tutti gli utilizzatori! Gli eventuali adesivi
mancanti possono essere richiesti a Truma.
