5
DE
350*
180
17
18
500*
540*
500*
12*
10*
10*
10*
18a

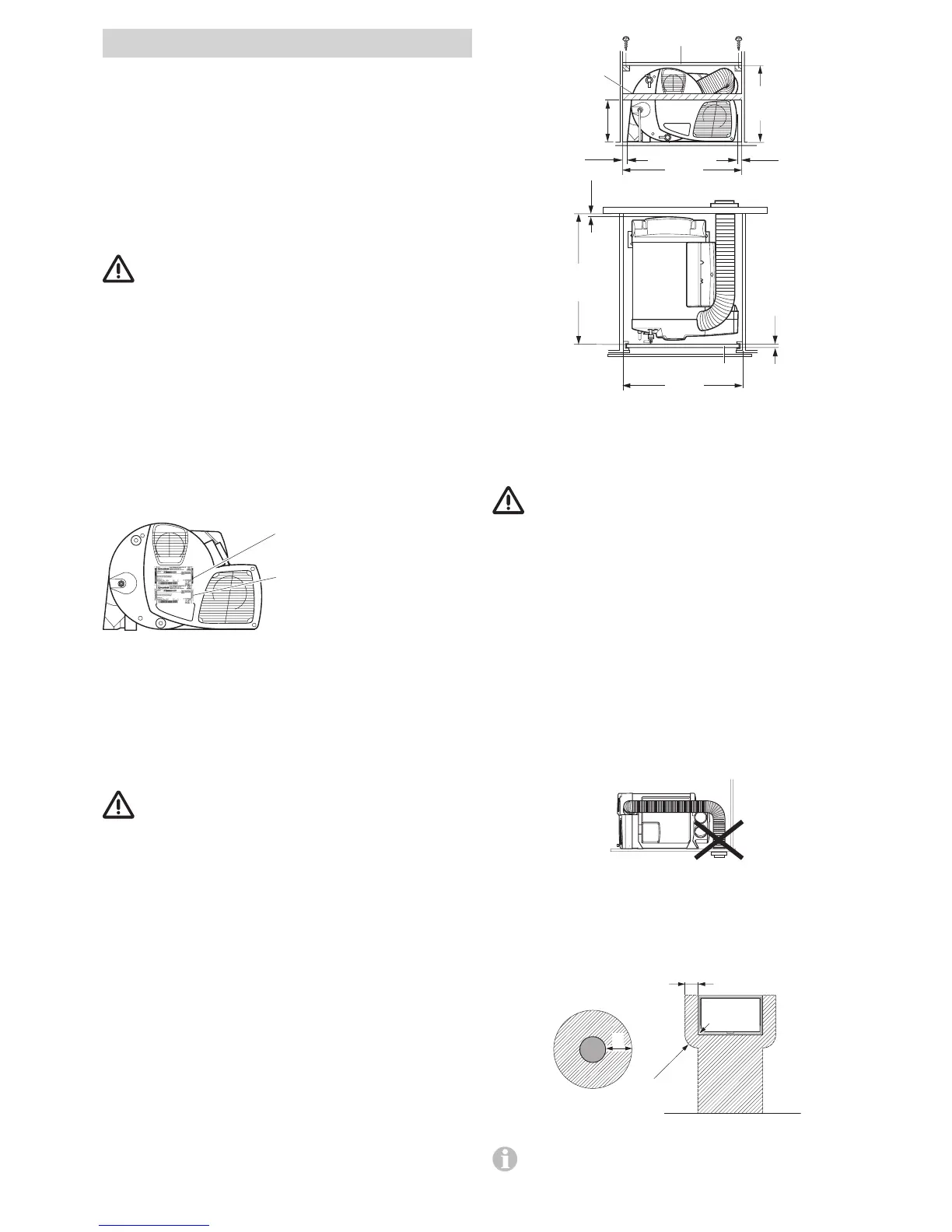

Bild 2
* Mindestmaße – je nach Einbausituation muss zusätzlicher
Platz für Gasanschluss, Wasseranschlüsse und Sicherheits-/
Ablassventil berücksichtigt werden. Alle Maße in mm.
Mögliche Erstickungsgefahr durch Abgase.
Kamine müssen so platziert sein, dass das Eindrin-
gen von Abgasen in den Innenraum nicht möglich ist.
Kamin nicht in der Seitenwand einbauen, in der
sich die Tür befindet und ein Vorzelt angebaut wer-
den kann.
Bei einem Kastenwagen Kamin so einbauen, dass
die geöffnete Schiebetür keinesfalls den Kamin
verdeckt.
Der Abstand zwischen Abgasführung und angren-
zenden hitzeempfindlichen Bauteilen muss mindes-
tens 10mm betragen.
Der Kamin muss als Wand- oder Dachkamin ausge-
führt werden..
Bild 3
Der Wand- oder Dachkamin ist so anzubringen, dass sich in-
nerhalb von 500 mm (R) kein Tankstutzen oder keine Tankent-
lüftungsöffnung befindet. Außerdem darf sich innerhalb von
300 mm keine Entlüftungsöffnung für den Wohnbereich oder
Fensteröffnung befinden.
300 mm
300 mm
R
Bild 4
Bei der Montage des Kamins direkt unter einem zu öff-
nenden Fenster, ist zwingend ein elektrischer Fenster-
schalter (Art.-Nr. 34000-85800) anzubringen.
Platzwahl
Das Gerät und seine Abgasführung grundsätzlich so einbau-
en, dass es für Servicearbeiten (z. B. an Elektronik, Gas- und
Wasseranschluss über eine Serviceklappe, Möbeltüre etc.)
jederzeit gut zugänglich ist und leicht aus- und eingebaut wer-
den kann.
Der Abstand des Gerätes zu den umliegenden Möbel- oder
Fahrzeugteilen muss allseitig mindestens 10 mm betragen.
Der Abstand zwischen Warmluftrohren und angrenzen-
den hitzeempfindlichen Bauteilen muss mindestens
10mm betragen.
Unterhalb des Gerätes dürfen sich keine wärmeempfindlichen
Materialien befinden (z. B. Bodenbeläge wie PVC o. Ä., Kabel,
etc.), da am Geräteboden hohe Umgebungstemperaturen auf-
treten können.
Im Lieferumfang ist ein zweites Typenschild (Duplikat) mit ab-
lösbarem Barcode enthalten.
Sollte nach dem Einbau der Heizung das Typenschild auf der
Heizung nicht lesbar sein, so ist das zweite Typenschild (Dupli-
kat) an einer gut sichtbaren Stelle auf dem Gerät anzubringen.
Das Duplikat ist nur in Verbindung mit dem Original zu
verwenden.
Original
Duplikat
Bild 1
Um eine gleichmäßige Aufheizung des Fahrzeuges zu er-
zielen, muss die Heizung möglichst zentral im Fahrzeug in
einem Kleiderschrank, in Stauräumen oder Ähnlichem mit
ausreichender Höhe so montiert werden, dass die Luftver-
teilungsrohre annähernd gleich lang verlegt werden können.
Für die Luftansaugung muss der Einbauraum über entspre-
chende Öffnungen verfügen – siehe Umluftansaugung und
Warmluftverteilung.
Um eine mögliche Gefährdung von Personen durch ei-
ne sich bei einem Unfall eventuell lösende Heizung zu
verringern, kann die obere Abdeckplatte (17) des Einbau-
schrankes bündig mit der Heizung an den übrigen Möbelteilen
festgeschraubt werden. Abhängig von der Einbausituation
muss quer zur Fahrtrichtung – insbesondere bei Heckeinbau-
ten – eine stabile Möbelkonsole (18) vor (neben) der Heizung
angebracht werden. Hierzu kann eine massive Leiste (Quer-
schnitt mindestens 30 x 50 mm) in einer Höhe von
ca. 180 mm über dem Boden oder eine Platte (18a) zum Ein-
schieben an einer stabilen Möbelkonsole angebracht werden.
Um Bauteile innerhalb des Gerätes nicht zu beschädigen, dür-
fen keine Kabel oder Wasserleitungen an der Isolierung des
Gerätes befestigt werden.
Betriebswichtige Teile des Fahrzeuges dürfen in ihrer Funktion
nicht beeinträchtigt werden.
Einbauanweisung
