10

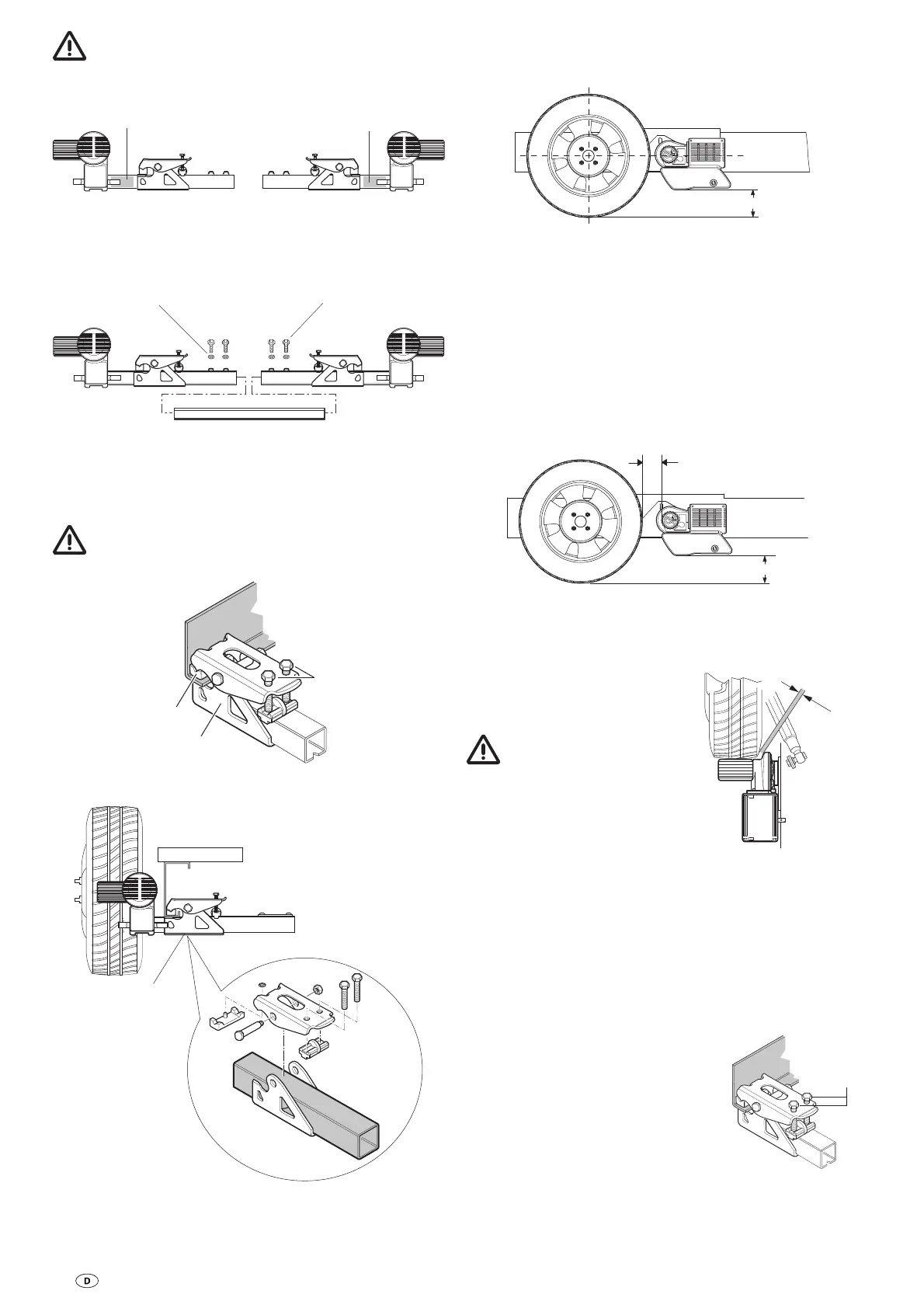

Um die Gültigkeit der Allgemeinen Betriebserlaubnis
(ABE) zu gewährleisten, müssen die beiliegenden
Fabrikschilder (f) links und rechts auf die Querstrebe neben
den Halteblechen der Antriebseinheiten angebracht werden.
f
f
Bild 18
Antriebseinheiten und Querstange lose zusammenstecken.
Die Schrauben (Konter-Muttern) nicht mehr als handfest
anziehen.
Mutter M8 (4x)
M8 x 30 (4x)
Bild 19
Antriebseinheiten mit Querstange und Befestigungssatz (b)
am Fahrzeugrahmen ansetzen und mit den beiden Schrau-
ben (c) so fest schrauben, dass ein Verschieben am Rahmen
gerade noch möglich ist.
Der Gripper (a) muss vollständig auf dem Chassisrah-
men aufliegen.
b
c
a
Bild 20
b
Bild 21
Die Antriebsrollen so platzieren, dass sich diese etwa auf der
Höhe der Radnabe / Radmitte befinden.
min. 110 mm
Bild 22
Bei einer Abweichung bietet Truma zum Ausgleich als
Zubehör Distanzsätze mit 30 mm und 60 mm an.
Distanz-Satz 30 mm, Art.-Nr. 60030-95000,
Distanz-Satz 60 mm, Art.-Nr. 60030-95100.
Auf ausreichende Bodenfreiheit (min. 110 mm) achten.
Durch Verschieben der Antriebseinheiten (im abgeschwenk-
ten Zustand) in Längsrichtung den korrekten Abstand zwi-
schen Reifen und Rolle (20 mm) mit der mitgelieferten Ab-
standslehre herstellen. Die verschiebbare Mittelstange erlaubt
die Anpassung an die Rahmenbreite.
20 mm
min. 110 mm
Bild 23
Die Antriebseinheiten in Querrichtung so verschieben, dass
die maximale Lauffläche des Reifens abgedeckt wird.
Auf ausreichend Abstand zwischen
Getriebe und Reifen / Stoßdämpfer
achten, damit diese nicht in Berüh-
rung kommen.
Bei angeschwenkter Antriebs-
rolle beträgt der Mindestab-
stand 10 mm.
min.
10 mm
Bild 24
Nach richtiger Platzierung die Schrauben (c) des Befesti-
gungssatzes leicht anziehen und anschließend nochmals die
geforderten Abstände überprüfen. Hierbei muss das Gewicht
des Wohnwagens auf den Rädern lasten.
Die verschiebbare Mittelstange mittig platzieren (z. B. mit
einem Meterstab an den offenen Seiten der Querstange mes-
sen) die 4 Schrauben festziehen (20 Nm) und mit den Konter-
Muttern sichern.
Den Abstand von 20 mm zum Reifen
(mit belasteten Rädern) nochmals
prüfen. Anschließend die 2 Schrau-
ben des Befestigungssatzes (M10) im
Wechsel mit 25 Nm anziehen.
25 Nm
Bild 25
