41
Fare attenzione che vi sia una di-
stanza sufficiente tra la trasmissione
e i pneumatici / gli amortizzatori, in
modo tale che questi non entrino in
contatto.
Con rullo di trasmissione
avvicinato, la distanza minima
è pari a 10 mm.
min.
10 mm

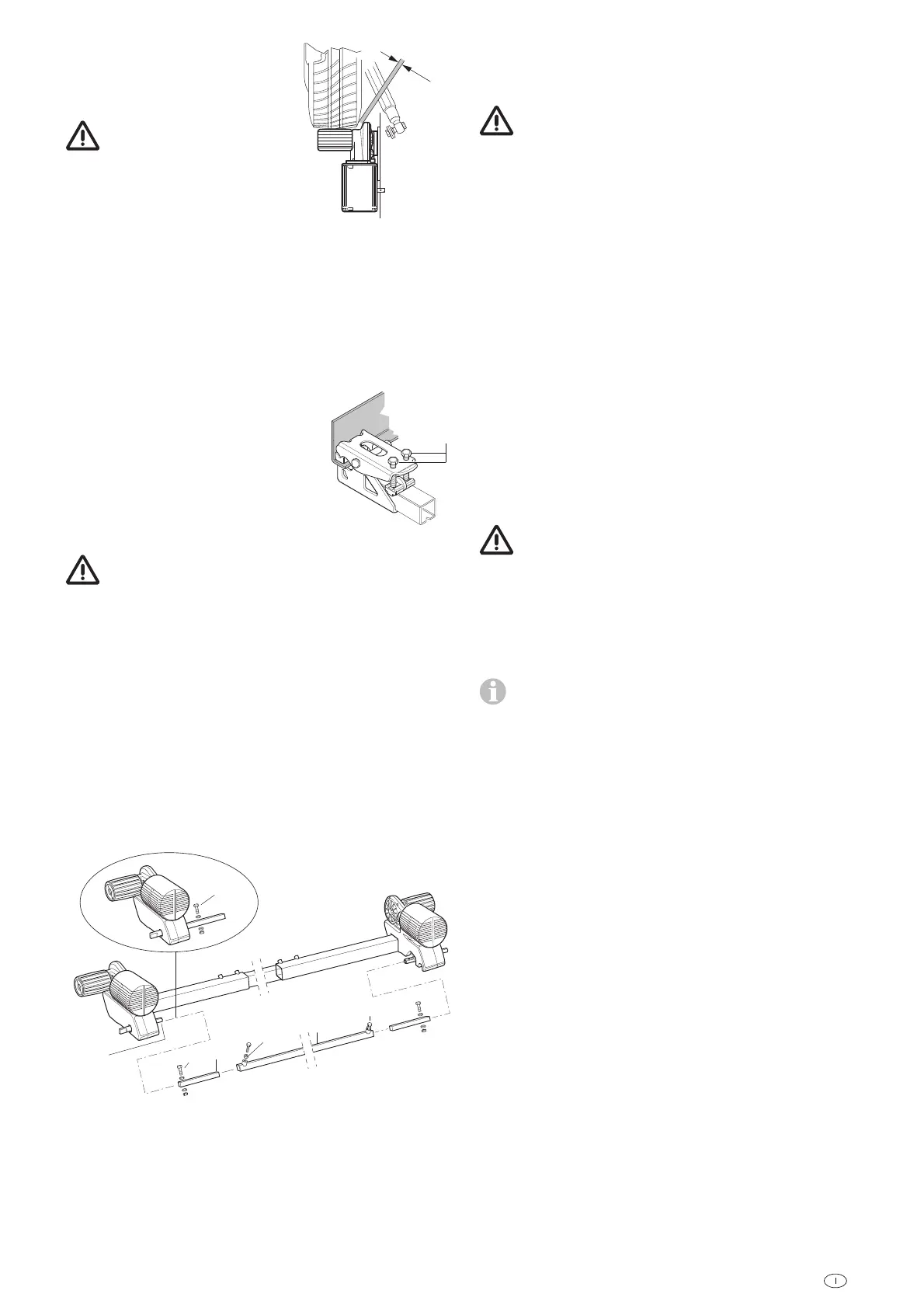

Figura 24
Dopo il corretto posizionamento, stringere leggermente le viti
(c) del kit di fissaggio e prima di fissare definitivamente con-
trollare le distanze necessarie. A tale proposito, il peso della
roulotte deve gravare sulle ruote.
Collocare centralmente l’asta intermedia traslabile (ad es. con
un metro rigido sui lati aperti della traversa), serrare le 4 viti
(20 Nm) e fissarle con i controdadi.
Controllare nuovamente la distanza
di 20 mm dal pneumatico (a ruote
caricate). Infine stringere le 2 viti del
kit di fissaggio (M10) alternatamente
con 25 Nm.
25 Nm
Figura 25
Le viti sono rivestite da un fermo per viti, e possono
pertanto essere avvitate solamente una volta.
Montaggio del comando unilaterale
Accertarsi che i rulli di trasmissione non tocchino il pneumati-
co (sui due lati)!
Spingere i tubi di collegamento (1) con i fori verso l’esterno
nel tubo centrale (2).
Spingere i tubi di collegamento (1) sui perni di rinvio (a).
Inserire le viti (5) attraverso i perni di rinvio e serrarle.
Allineare al centro il tubo centrale (2), eventualmente effettua-
re una nuova misurazione. Serrare in questa posizione le 2 viti
(4 – 20 Nm) e i dadi M8 (3). Infine, controllare nuovamente
tutti i collegamenti a vite.
4
2
3
1
a
5
5
Figura 26
Accostare i rulli mediante la leva di avvicinamento in dotazio-
ne. I rulli di trasmissione devono ora trovarsi sui due lati. Con-
trollare anche il lato opposto. Allontanare nuovamente i rulli di
trasmissione.
Ripetere la procedura sul lato opposto.
Cablaggio elettrico e comando a relè
Il Mover® deve essere collegato esclusivamente a batterie a
12 V (tensione continua)!
Prima dell'inizio dei lavori, scollegare la batteria e qual-
siasi fonte di alimentazione di corrente esterna. In caso
di dubbi in merito al collegamento elettrico, incaricare del col-
legamento un elettricista specializzato nell'ambito degli
autoveicoli.
l‘installaizone elettrica deve essere conforme alle disposizioni
tecniche e amministrative del rispettivo paese d‘utilizzo (ad es.
EN 1648-1). E‘ necessario osservare le disposizioni e normati-
ve nazionali.
Su ogni motore sono premontati due cavi ad alto rendimento
(6 mm²). Contrassegnare i relativi cavi di collegamento del
motore (motore A o B – ved. anche schema di collegamento)
e posarli provvisoriamente sulla sottoscocca del caravan in
corrispondenza della posizione di montaggio prevista della
centralina di comando. Una posizione adatta per la centralina
di comando è ad es. il vano letto nelle immediate vicinanze
del sistema di manovra, con una distanza minima dalla bat-
teria di 40 cm.
Collocare la centralina di comando nel vano e fissarla con le
viti per truciolati fornite in dotazione (5 x 16).
A una distanza di circa 150 mm dalla morsettiera della cen-
tralina di comando, contrassegnare un foro di Ø 25 mm per il
passaggio dei fasci di cavi nel pianale dal caravan.
Prima di perforare parti del telaio sottostanti, assicurarsi
che non siano presenti tubazioni del gas e linee elettriche!
Effettuare il foro, far passare i cavi attraverso il pianale del ca-
ravan fino alla centralina di comando e posarli (in particolare
in caso di passaggio in pareti metalliche) in modo tale che
non sia possibile un loro sfregamento. A tale scopo utilizzare i
tubi di protezione in dotazione per impedire eventuali danneg-
giamenti dei cavi.
I motori di trazione si muovono durante il funziona-
mento. Per compensare questo movimento, fissare i ca-
vi sciolti in questa zona lasciando un po’ di gioco per evitare
che i cavi si tendano. Non posare alcun cavo sulla centralina
di comando!
Fissare i cavi mediante i morsetti e le viti in dotazione sul tela-
io o sulla sottoscocca.
Chiudere il foro nel pianale del veicolo con sigillante plastico
per carrozzerie.
