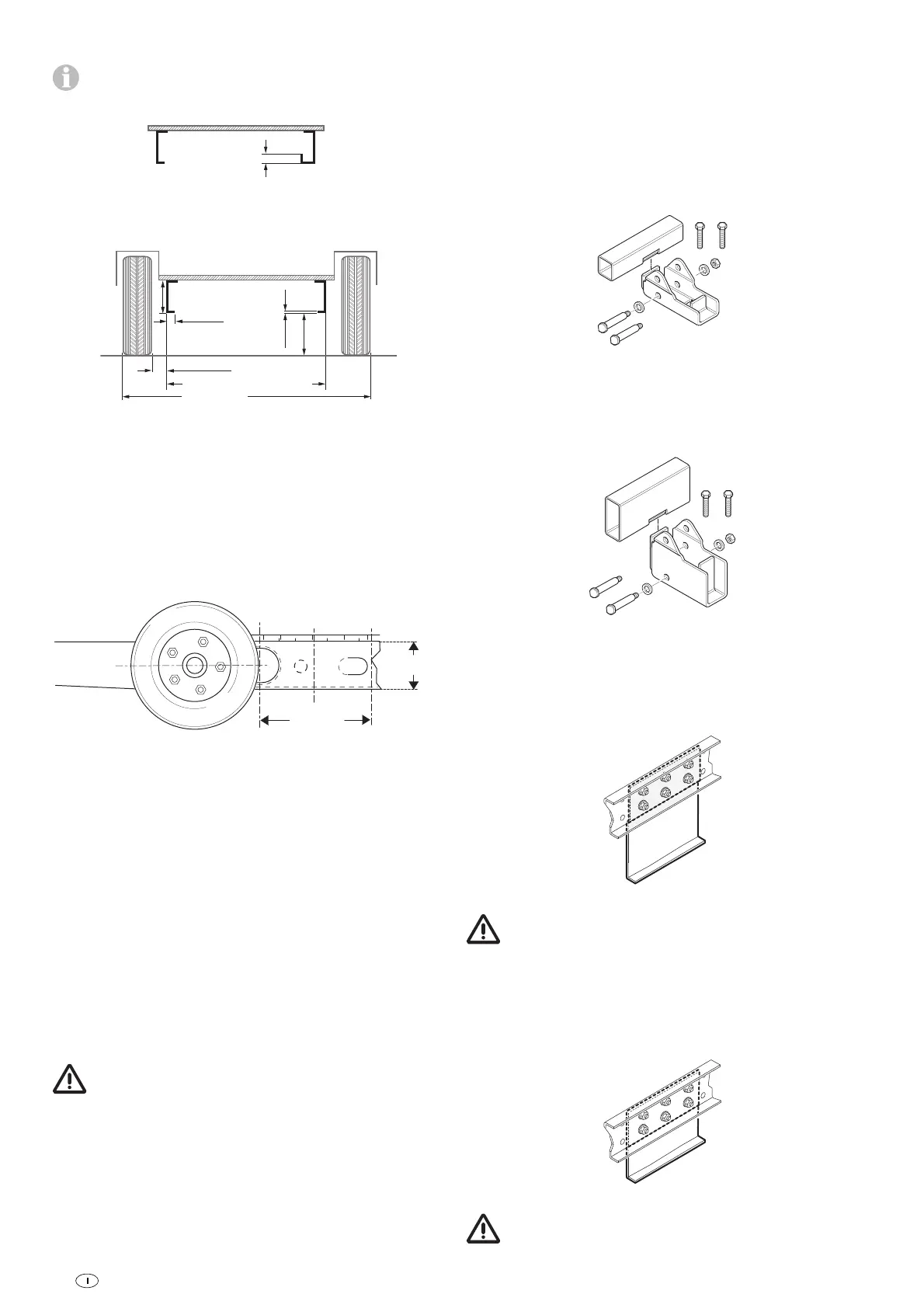

Misure minime per il montaggio
Come rappresentato nella figura, esiste una distinzione
tra i telai con profilo a L e con profilo a U.
Sottoscocca del caravan
Profilo a L
Profilo a U
max. 20
Figura 5
Il montaggio è possibile soltanto su caravan / rimorchi che
rientrino nelle dimensioni indicate di seguito.
min. 170*
min. 1200 / max. 2000
max. 2400
min. 50
min. 25
min. 35 **
170
min. 2,8
Sottoscocca del caravan
Figura 6
Tutte le misure sono espresse in mm.
* per veicolo carico con peso complessivo max consentito
** con profilo a U
Determinazione dell’altezza del telaio
A 330 mm dal bordo esterno del pneumatico all‘altezza del
mozzo / centro del pneumatico è necessaria un‘altezza del
telaio di min 170 mm.
330
min. 170
Figura 7
Determinazione del tipo di montaggio
1. Montaggio standard
Nei telai con profilo a L o profilo a U e un altezza del telaio di
min 170 mm ha luogo il montaggio standard. Non è necessa-
rio alcun accessorio speciale.
2. Montaggio su telai con profilo a L o profilo a U e
altezza del telaio tra 110 mm e inferiore a 170 mm
Per compensare l‘altezza è necessario utilizzare il set di distan-
ziali 30 mm (fino ad altezze del telaio di 140 mm) o il set di
distanziali 60 mm (altezze del telaio inferiori a 140 mm).
3. Montaggio con telaio con profilo a U o profilo a L e
altezza del telaio inferiore a 110 mm
Per i telai con un‘altezza del telaio inferiore a 110 mm, per la
compensazione dell‘altezza è necessario montare un set per
telai piani.
Se si utilizza il set per telai piani, in Germania è
obbligatorio far effettuare un collaudo da parte di
un perito automobilistico.
4. Per il telaio AL-KO Vario III / AV, con uno spessore inferiore
a 2,8 mm, è assolutamente necessario utilizzare il kit di
montaggio AL-KO Vario III / AV come rinforzo.
4a. Per il montaggio davanti all‘asse al telaio AL-KO M,
con longheroni spostabili
Per la compensazione di bordi di telai sovrapponibili è neces-
sario utilizzare il set adattatore telai AL-KO M.
5. Montaggio con telaio Eriba-Touring
Per il telaio Eriba-Touring, è indispensabile il set di montaggio
Eriba-Touring.
Accessori speciali per il montaggio
1. Set di distanziali 30 mm
Per la compensazione di altezze per roulotte / rimorchi con
altezza del telaio di < 170 mm fino a 140 mm,
n° art. 60030-95000.
Figura 8
2. Set di distanziali 60 mm
Per la compensazione di altezze per roulotte / rimorchi con
altezza del telaio di < 140 mm fino a 110 mm,
n° art. 60030-95100.
Figura 9
3. Set per telai piani
Per la compensazione di altezze di roulotte / rimorchi con un
altezza del telaio inferiore a 110 mm e / o bypass delle aste di
collegamento,
n° art. 60010-64900.
Figura 10
Se si utilizza questo set di montaggio, in Germania è
obbligatorio far effettuare un collaudo da parte di
un perito automobilistico.
4. Set per telai piani corti
Per la compensazione dell‘altezza di roulotte / rimorchi con
un‘altezza del telaio inferiore a 110 mm,
n° art. 60030-37600.
Figura 11
Se si utilizza questo set di montaggio, in Germania è
obbligatorio far effettuare un collaudo da parte di
un perito automobilistico.
