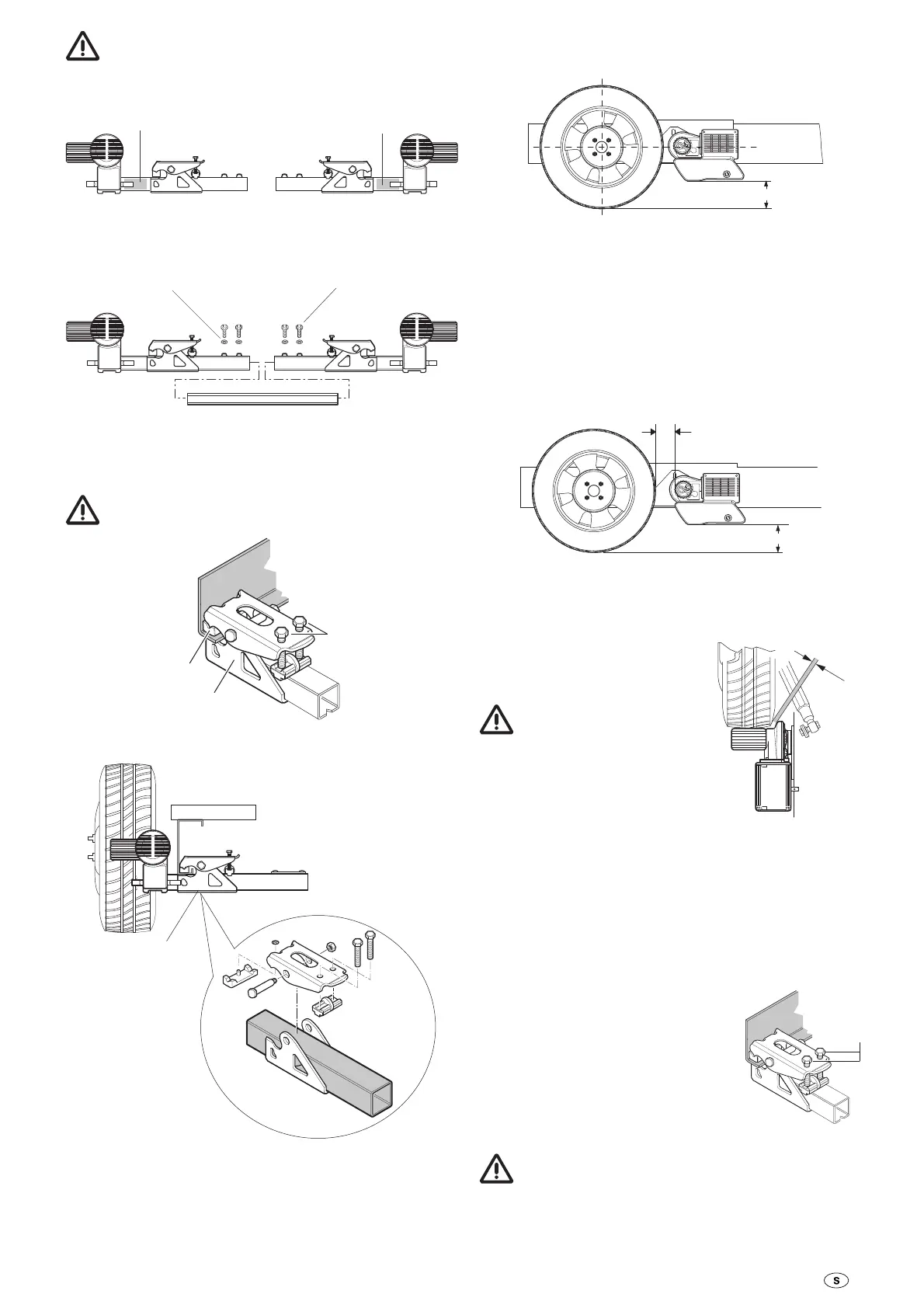

73
För att garantera giltigheten för det allmänna körtillstån-
det (ABE), måste de bifogade fabriksskyltarna (f) place-
ras till vänster och till höger på tvärstaget bredvid drivenheter-
nas hållplåtar.
f
f
Bild 18
Sätt löst ihop drivenheterna och tvärstaget. Dra bara till skru-
varna (kontermuttrar) för hand.
Mutter M8 (4x)
M8 x 30 (4x)
Bild 19
Sätt an drivenheterna med tvärstång och fastsättningssats
(b) på fordonsramen och skruva fast den med de båda skru-
varna (c) så att det ändå går att flytta ramen.
Griparen (a) måste ligga helt på chassiramen.
b
c
a
Bild 20
b
Bild 21
Placera drivhjulen så att de befinner sig ungefär i höjd med
hjulnavet / hjulmitten.
min. 110 mm
Bild 22
Vid en höjdskillnad erbjuder Truma satser med distansstycken
med 30 mm och 60 mm som tillbehör.
Sats distansstycken 30 mm, art.nr 60030-95000,
Sats distansstycken 60 mm, art.nr 60030-95100.
Se till att markfrigången är tillräcklig (min. 110 mm).
Skjut drivenheterna (i bortsvängt tillstånd) i längsriktning för
att få fram korrekt avstånd mellan däck och hjul (20 mm) med
den bifogade avståndsmallen. Den flyttbara mellanstången
medger en anpassning till rambredden.
20 mm
min. 110 mm
Bild 23
Skjut drivenheterna i tvärsriktning så att däckens maximala
löpyta täcks.
Se till att avståndet är
tillräckligt mellan växel
och däck / stötdäm pare,
så att de inte berör varandra.
Vid framsvängt drivhjul
är det minsta avståndet
10 mm.
min.
10 mm
Bild 24
När placeringen är riktig drar man lätt till skruvarna (c) i fast-
sättningssatsen. Därefter kontrollerar man en gång till de
avstånd som krävs. Härvid måste husvagnens vikt ligga på
hjulen.
Placera den flyttbara mellanstången i mitten (mät t.ex. med en
meterstab på tvärstagets öppna sida). Dra till de 4 skruvarna
(20 Nm) och säkra dem med kontermuttrarna.
Kontrollera avståndet på 20 mm till
däcken igen (med belastade hjul) och
dra sedan till de 2 skruvarna i fast-
sättningssatsen (M10) korsvis med
25 Nm.
25 Nm
Bild 25
Skruvarna har en skruvsäkring och får därför skruva i
endast en gång.
