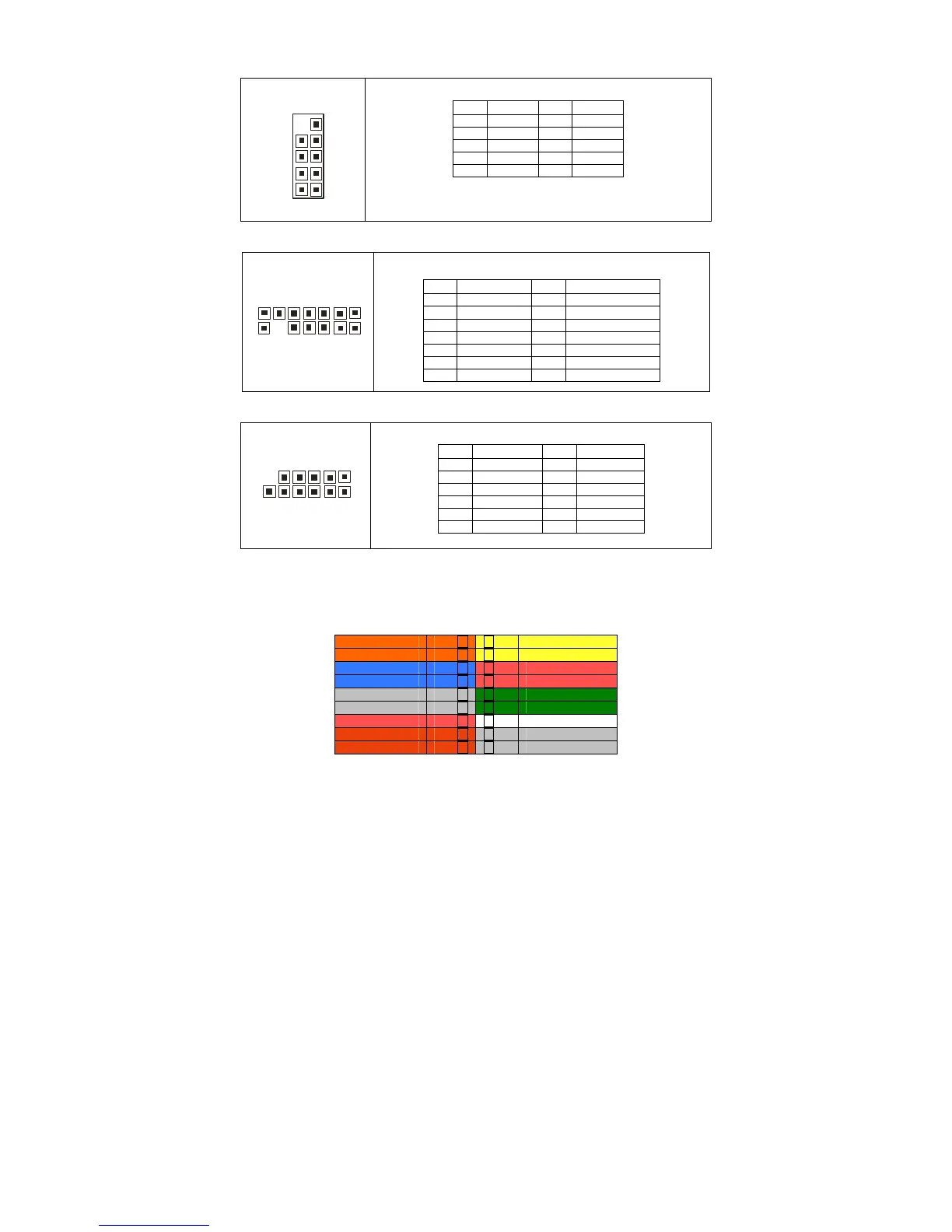

COM2 (J22): COM2 Connector
10
2
9
1
Pin Signal Pin Signal
1 DCD 2 DSR
3 RX 4 RTS
5 TX 6 CTS
7 DTR 8 RI
9 GND 10 KEY
FAN CONN (J12): Fan Board Header for Barebone
1
14
13
2
It is designed for barebone use only.
Pin Signal Pin Signal
1 CPU0-TACH 2 SYS4-TACH
3 CPU1-TACH 4 SYS5-TACH
5 FAN1-TACH 6 SYS6-TACH
7 FAN3-TACH 8 SYS7-TACH
9 FAN2-TACH 10 SYS8-TACH
11 GND 12 KEY
13 GND 14 HMO-FANPWM1
TYFP2 (J13): Front Panel Header 2 for Barebone
1
12
11
2
It is designed for barebone use only.
Pin Signal Pin Signal
1 LAN1 LED+ 2 LAN1 LED-
3 LAN2 LED+ 4 LAN2 LED-
5 NC 6 NC
7 ID LED+ 8 ID LED-
9 ID SW+ 10 ID SW-
11 KEY 12 NC
TYFP1 (J21): Front Panel Header
The Front Panel Header is used to connect some control or signal wires from
motherboard to chassis, such as HDD LED, power LED, power button, and
reset button.
HDDLED+
1 2
PWR LED+
HDDLED-
3 4
PWR LED-
Reset SW-
5 6
PWR SW+
Reset SW+
7 8
PWR SW-
GND
9 10
Warning LED+
Front_NMI#
11 12
Warning LED-
3VSB
13 14
Key
SMBus Data
15 16
GND
SMBus Clock
17 18
INTRU#
