ENSAMBLE
1. Verifique que tenga todas las partes antes de
comenzar. La tornillería se encuentra en una caja
blanca.
2. Voltee la cubierta de la mesa. Tome las patas de
una en una y fije, sin apretar, el extremo de la pata
a la cubierta de la mesa usando un perno, dos
rondanas y una tuerca. Los soportes de las patas se
colocan desde el interior. Las patas están marcadas
como izquierda y derecha. Haga que las patas
coincidan con las marcas de izquierda y derecha
ubicadas en la parte inferior de la mesa.
(Vea Diagrama 1)
3. Inserte el refuerzo en cruz con el soporte para
sombrilla orientado hacia arriba y fíjelo, sin apretar,
a las esquinas correspondientes usando un perno,
dos rondanas y una tuerca. (Vea Diagrama 2)
4. Voltee la mesa para colocarla de nuevo en posición
vertical y fije los cuatro asientos de banca a las
patas con los soportes para patas que se colocan
desde el interior. (Vea Diagrama 3)
5. Asegúrese de que la cubierta de la mesa y los
asientos de la banca estén nivelados y proceda a
apretar cada uno de los pernos, terminando con el
soporte en cruz.

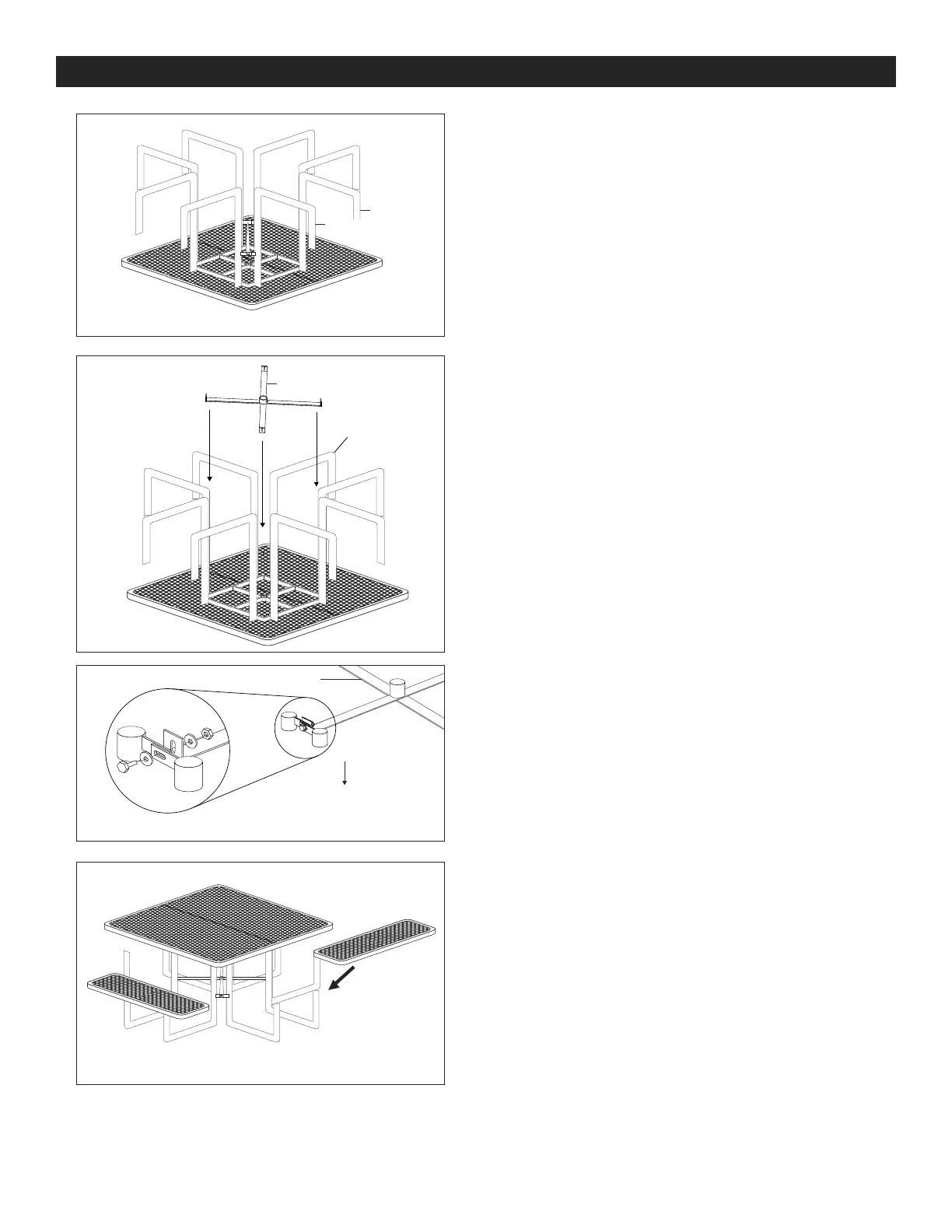

Diagrama 1
Diagrama 3
Derecha
Izquierda
Diagrama 2a
Diagrama 2b
Soporte Cruzado
Pata de la
mesa
parte
inferior de
la mesa
Soporte cruzado
