CONTINUACIÓN DE ENSAMBLE
5. Coloque la báscula sobre la superficie estable y
nivelada en la que planea utilizarla.
6. Usando un nivel de burbuja en el soporte de la base
como guía, ajuste las cuatro patas hasta que la
báscula quede nivelada. (Vea Diagrama 2)
7. Introduzca el cable de datos desde el soporte de la
base a través de la torre. (Vea Diagrama 3)
8. Apriete los tornillos de ajuste en el soporte de la
base utilizando la llave Allen incluida.
(Vea Diagrama 4)
9. Introduzca el cable de datos a través del soporte de
respaldo desatornillando la perilla y separando las
piezas del Soporte de Respaldo. (Vea Diagrama 5)
10. Una vez que el cable de datos se haya introducido
a través del soporte de respaldo como se muestra,
apriete la perilla y coloque el soporte de respaldo
en la torre. (Vea Diagrama 5)
11. Apriete el perno de la base del soporte de respaldo
utilizando una llave de estrella plana de 10 mm.
12. Deslice la pantalla Indicadora en el soporte de
respaldo. Ajuste el ángulo de la pantalla aflojando la
perilla del soporte de respaldo. Apriete la perilla cuando
haya terminado de ajustar el ángulo. (Vea Diagrama 6)
13. Conecte el cable de datos y el adaptador AC a la
pantalla indicadora. (Vea Diagrama 7)
Perilla

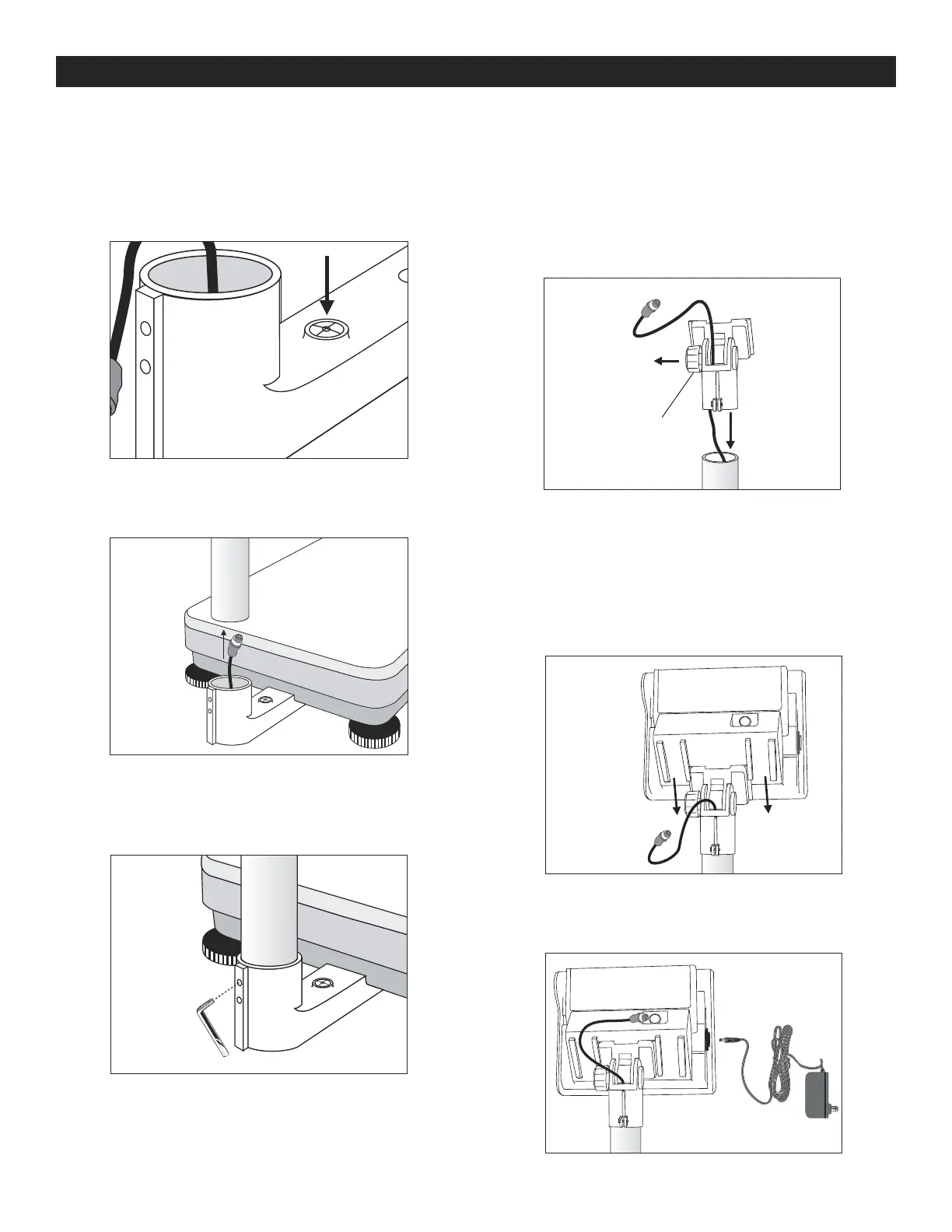

Diagrama 2
Diagrama 3
Diagrama 4
Diagrama 5
Diagrama 6
Diagrama 7
