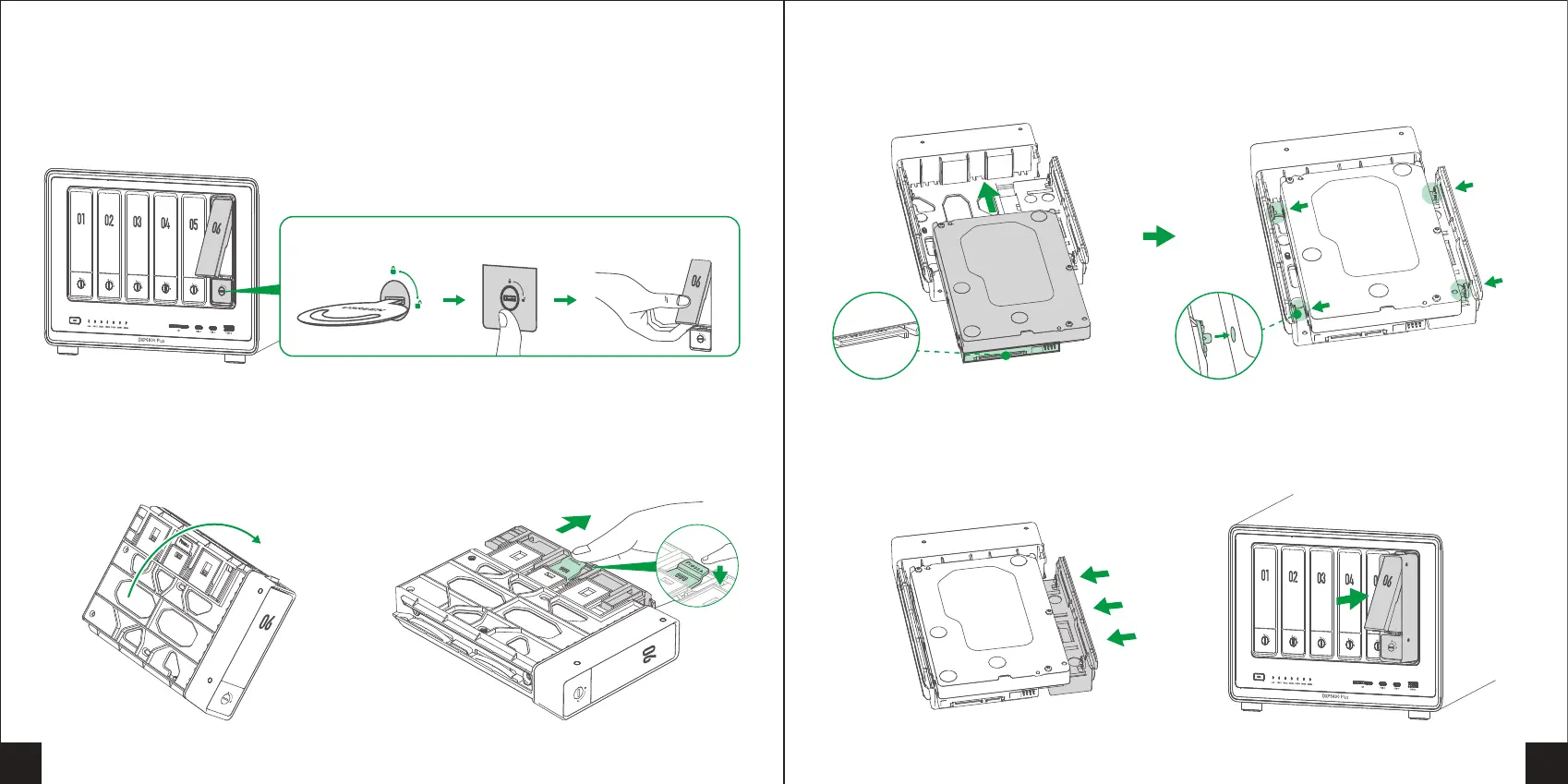

Entriegeln des Festplatteneinschubs
Entriegeln Sie der Festplatteneinschub mit dem Schlüssel, drücken Sie auf die Schnalle, um den Griff
herauszuziehen, und ziehen Sie dann den Einschub heraus.
a b c
Installation von 3.5''-Festplatten (Kein Schraubendreher erforderlich)
1. Festplatteneinschub klappen: Klappen Sie
den Einschub nach hinten.
2. Klammerarm ziehen: Drücken Sie die Taste
mit dem Symbol „Press“, um den Arm zu ziehen.
3. Festplatte installieren: Legen Sie die Festplatte in den Einschub ein. Bitte stellen Sie sicher, dass
die Montagestifte auf dem Einschub mit den Schraubenlöchern an der Festeplatte korrekt
ausgerichtet sind.
4. Festplatte sichern: Drücken Sie den Klemmarm
zurück, um die Festplatte zu sichern.
5. Abschluss der Installation: Legen Sie den
Einschub in die NAS-Haupteinheit ein und
befestigen Sie ihn.
Montagestifte auf die Schraubenlöcher ausrichtenFestplattenstifte zeigen nach unten
31 32
