14

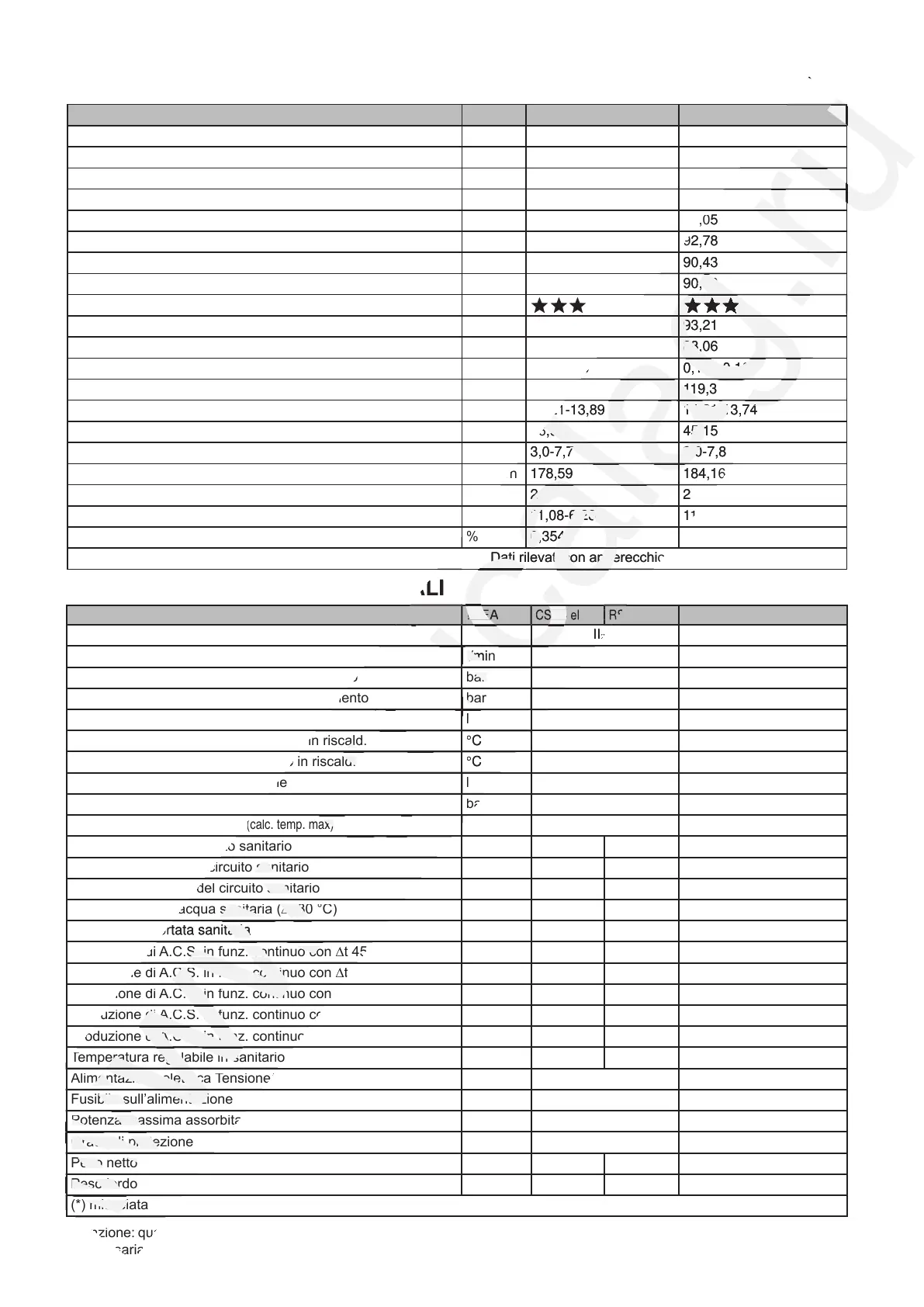

2.5 - CARATTERISTICHE GENERALI
2.4 - DATI DI FUNZIONAMENTO SECONDO UNI 10348
Per i dati di regolazione: UGELLI - PRESSIONI - DIAFRAMMI - PORTATE - CONSUMI fare riferimento al
paragrafo ADATTAMENTO ALL’UTILIZZO DI ALTRI GAS.
Attenzione: qualora le caldaie vengano utilizzate per il riscaldamento di impianti a bassa temperatura (ad. esempio pannelli radianti)
è necessaria una valvola miscelatrice onde evitare fenomeni di condensa.
!DEA CS 24 el / RS 24 el CS 24 PLUS el
Portata termica massima kW 26,5 26,5
Portata termica minima kW 11,5 11,5
Potenza utile nominale kW 24,6 24,7
Potenza utile minima kW 10,1 10,1
Rendimento utile a carico nominale (100%) % 92,92 93,05
Rendimento utile richiesto (100%) % 92,78 92,78
Rendimento utile al 30% del carico % 90,23 90,43
Rendimento utile richiesto (30%) % 90,17 90,18
Numero di stelle (secondo 92/42 CEE) n.
Rendimentodicombustioneacariconominale(100%) % 93,72 93,21
Rendimento di combustione a carico ridotto % 88,92 88,06
Perdite al mantello (min.-max.) % 0,86-0,80 0,17 - 0,16
(*) Temperatura dei fumi tf-ta (max.) % 109 119,3
Portata massica fumi (min.-max) g/s 14,21-13,89 14,21-13,74
Eccesso aria λ % 46,94 45,15
CO
2
% 3,0-7,7 3,0-7,8
NOx (Valore ponderato secondo EN 297/A3 o EN 483) mg/kWh 178,59 184,16
Classe di NOx 2 2
Perdite al caminoconbruciatorefunzionante(min.-max) % 11,08-6,28 11,94-6,79
Perdite al camino con bruciatore spento % 0,354 0,256
Note: (*) Temperatura Ambiente = 20°C Dati rilevati con apperecchio funzionante a Metano (G20)
!DEA CS 24 el RS 24 el CS 24 PLUS el
Categoria apparecchio II
2H3P
II
2H3P
Portata minima del circuito di riscald. (∆t 20 °C) l/min 7,26 7,2
Pressione minima del circuito di riscaldamento bar 0,5 0,5
Pressione massima del circuito di riscaldamento bar 3 3
Contenuto circuito primario l 3 3
Temperatura massima funzionamento in riscald. °C 78 78
Temperatura minima funzionamento in riscald. °C 45 45
Capacità totale vaso di espansione l 6 6
Precarica vaso di espansione bar 1 1
Capacità massima impianto (calc. temp. max) l 138 138
Portata minima del circuito sanitario l/min. 2,5 - 2,5
Pressione minima del circuito sanitario bar 0,5 - 0,5
Pressione massima del circuito sanitario bar 6 -6
Portata specica acqua sanitaria (∆t 30 °C) l/min. 11,5 - 12
Limitatore di portata sanitaria l/min. 10 - 10
Produzione di A.C.S. in funz. continuo con ∆t 45 K l/min. 7,6 - 7,4
Produzione di A.C.S. in funz. continuo con ∆t 40 K l/min. 8,6 - 8,3
Produzione di A.C.S. in funz. continuo con ∆t 35 K l/min. 9,8 - 9,5
Produzione di A.C.S. in funz. continuo con ∆t 30 K l/min. 11,4 - 11,0
Produzione di A.C.S. in funz. continuo con ∆t 25 K (*) l/min. 13,7 - 13,2
Temperatura regolabile in sanitario °C
35-57
- 35-57
Alimentazione elettrica Tensione/Frequenza V-Hz 230/50 230/50
Fusibile sull’alimentazione A (F) 2 2
Potenza massima assorbita W 138 138
Grado di protezione IP X5D X5D
Peso netto kg 29,6 28,1 30,1
Peso lordo kg 32,5 31 33
(*) miscelata
