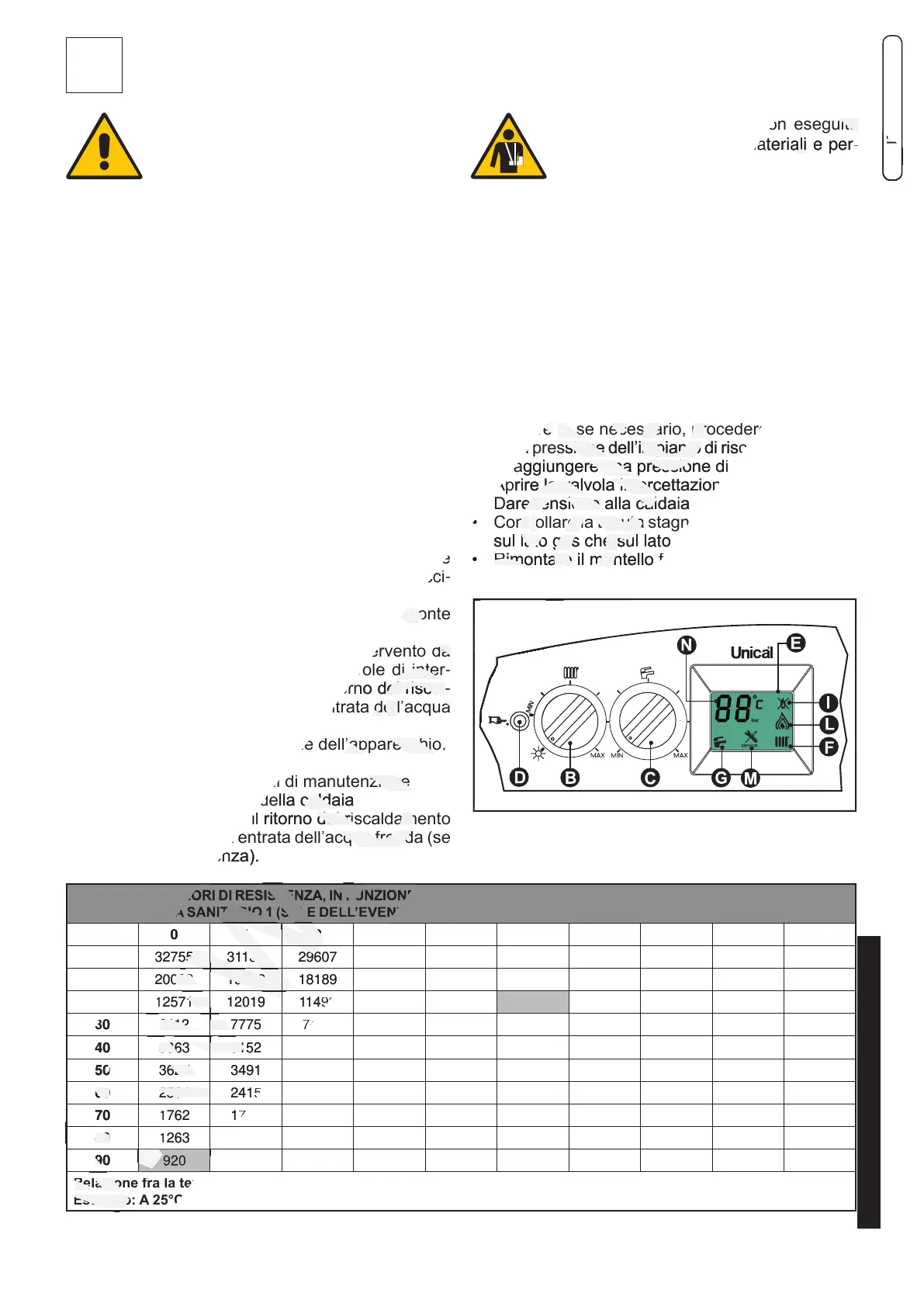

Istruzioni per la manutenzione

ITALIANO

Ispezioni e manutenzioni effettuate a

regola d’arte ed ad intervalli regolari, non-

ché l’utilizzo esclusivo di pezzi di ricambio

originali sono di primaria importanza per

un funzionamento esente da anomalie

ed una garanzia di lunga durata della

caldaia.

La periodocità della manutenzione deve

essere conforme alle norme vigenti.

ISPEZIONI E

MANUTENZIONE

4.1 - ISTRUZIONI PER L’ISPEZIONE

E MANUTENZIONE

Per assicurare a lungo tutte le funzioni della vostra

caldaia e per non alterare le condizioni del prodotto

di serie omologato devono essere utilizzati esclusi-

vamente pezzi di ricambio originali Unical.

Qualora si renda necessaria la sostituzione di un

componente:

• Separare l’apparecchio dalla rete elettrica e

accertarsi che non possa essere reinserito acci-

dentalmente.

• Chiudere la valvola intercettazione gas a monte

della caldaia.

• Se necessario, ed in funzione dell’intervento da

eseguire, chiudere le eventuali valvole di inter-

cettazione sulla mandata e sul ritorno del riscal-

damento, nonché la valvola di entrata dell’acqua

fredda.

• Rimuovere il mantello frontale dell’apparecchio.

Terminate tutte le operazioni di manutenzione

ripristinare la funzionalità della caldaia

• Aprire la mandata ed il ritorno del riscaldamento

nonché la valvola di entrata dell’acqua fredda (se

chiuse in precedenza).

• Satare e, se necessario, procedere al ripristino

della pressione dell’impianto di riscaldamento no

a raggiungere una pressione di 0,8/1,0 bar.

• Aprire la valvola intercettazione gas.

• Dare tensione alla caldaia

• Controllare la tenuta stagna dell’apparecchio, sia

sul lato gas che sul lato dell’acqua.

• Rimontare il mantello frontale dell’apparecchio.

Ispezioni e Manutenzioni non eseguite

possono causare danni materiali e per-

sonali

TABELLA DEI VALORI DI RESISTENZA, IN FUNZIONE DELLA TEMPERATURA, DELLA SONDA RISCALDAMENTO 11 (SR)

E DELLA SONDA SANITARIO 1 (SS) E DELL’EVENTUALE SONDA DI RITORNO RISCALDAMENTO 22 (SRR) vedi par. 4.5.

T°C0123456789

0 32755 31137 29607 28161 26795 25502 24278 23121 22025 20987

10 20003 19072 18189 17351 16557 15803 15088 14410 13765 13153

20 12571 12019 11493 10994 10519 10067 9636 9227 8837 8466

30 8112 7775 7454 7147 6855 6577 6311 6057 5815 5584

40 5363 5152 4951 4758 4574 4398 4230 4069 3915 3768

50 3627 3491 3362 3238 3119 3006 2897 2792 2692 2596

60 2504 2415 2330 2249 2171 2096 2023 1954 1888 1824

70 1762 1703 1646 1592 1539 1488 1440 1393 1348 1304

80 1263 1222 1183 1146 1110 1075 1042 1010 979 949

90 920 892 865 839 814 790 766 744 722 701

Relazione fra la temperatura (°C) e la resistenza nom. (Ohm) della sonda riscaldamento SR e della sonda sanitario SS

Esempio: A 25°C, la resistenza nominale è di 10067 Ohm A 90°C, la resistenza nominale è di 920 Ohm
