Presa
di pressione
USCITA
Tutte le istruzioni di seguito riportate sono
ad uso esclusivo del personale addetto
all’ Assistenza Autorizzata Unical AG
Sp.A.
1) Regolazione alla potenza massima
- Azionare la caldaia in modalità “taratura” alla
MASSIMA POTENZA (vedi 3.11.1)
- Una volta che il bruciatore è acceso controllare
che il valore di pressione “MASSIMA” corrisponda
a quello indicato nella tabella “UGELLI - PRES-
SIONI”.
- qualora non corrispondesse correggerlo togliendo
il tappo a vite ‘’Q’’ e ruotando la sottostante vite
“S” in senso ORARIO per aumentarlo, in senso
ANTIORARIO per diminuirlo.
3) Conclusione delle tarature di base
- controllati i valori della pressione minima e mas-
sima della valvola gas ed eseguiti se necessario-
eventuali ritocchi (punti 1-2):
- disattivare la funzione “taratura” temporizzata to-
gliendo tensione mediante l’interruttore generale.
- rimuovere il tubo essibile del manometro e
richiudere la vite della presa di pressione
- vericare che non vi siano perdite di gas.
P
Q
R
P
R
Q
S
3.12 - REGOLAZIONE DEL BRUCIATORE
2) Regolazione alla potenza minima
- Azionare la caldaia in modalità “taratura” alla MI-
NIMA POTENZA (vedi 3.11.1)
- Una volta che il bruciatore è acceso controllare
che il valore di pressione “MINIMA” corrisponda
a quello indicato nella tabella “UGELLI - PRES-
SIONI”.
- Correggere eventualmente il valore ruotando (con
un cacciavite) la vite “R”; in senso ORARIO per
diminuire, in senso ANTIORARIO per aumentare
Tutte le caldaie escono di fabbrica già ta-
rate e collaudate, nel caso sia necessario
eseguire la ritaratura della valvola gas:

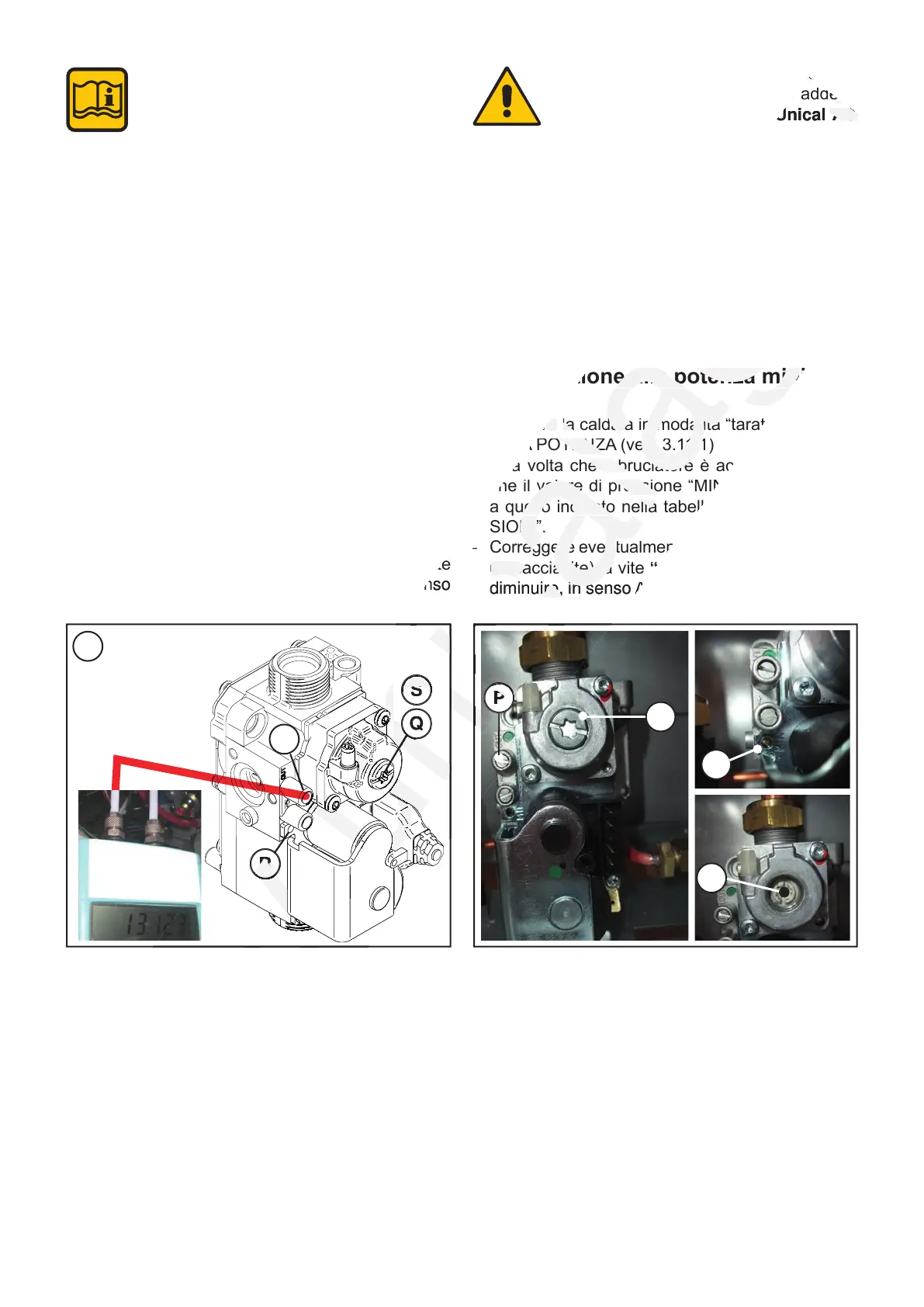

- Svitare la vite a spillo ‘’P’’ posta all’interno della
presa di pressione in uscita della valvola gas e
collegare un manometro facendo riferimento alla
gura.
- Vericare il valore della pressione di alimentazio-
ne (vedi tabella UGELLI - PRESSIONI).
S
P
Attenzione, durante queste operazioni
non effettuare prelievi in sanitario.
