3.7 - ALLACCIAMENTO
Pericolo!
L’allacciamento del gas deve essere ese-
guito solo a cura di un installatore abilitato
che dovrà rispettare ed applicare quanto
previsto dalle leggi vigenti in materia
e dalle locali prescrizioni della società
erogatrice, poiché un’errata installazione
può causare danni a persone, animali e
cose, nei confronti dei quali il costruttore
non può essere considerato responsabile.
Avvertendo odore di gas:
a) Non azionare interruttori elettrici,
il telefono o qualsiasi altro oggetto che
possa provocare scintille;
b) Aprire immediatamente porte e
nestre per creare una corrente
d’aria che purichi il locale;
c) Chiudere i rubinetti del gas.
La pressione nella rete di alimentazione
deve essere compresa tra 1 e 3 bar (nel
caso di pressioni superiori installare un
riduttore di pressione).
M MANDATA 3/4’’
R RITORNO 3/4’’
G GAS 3/4’’
C CALDA 1/2’’
F FREDDA 1/2’’
Sc SCARICO CALDAIA
S.cond SCARICO CONDENSA
Rc RUBINETTO DI CARICO
Svs SCARICO VALVOLA SICUREZZA
Prevedere, un tubo di scolo con imbuto
ed un sifone che conducano ad uno sca-
rico adeguato, in corrispondenza di Svs.
Lo scarico deve essere controllabile a
vista.
In assenza di tale precauzione, un
eventuale intervento della valvola di
sicurezza può causare danni a perso-
ne, animali e cose, nei confronti dei
quali il costruttore non può essere
considerato responsabile.

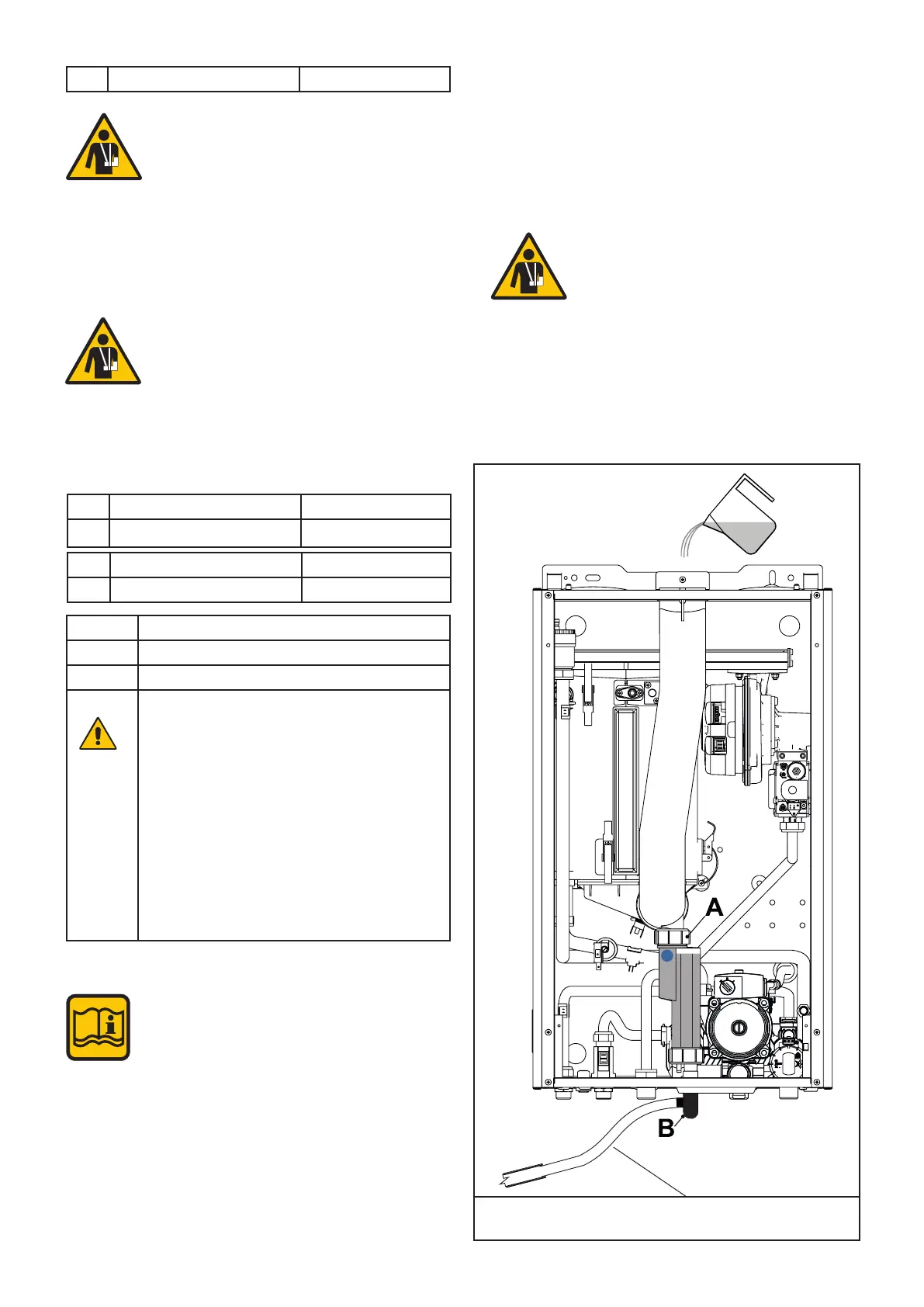

Scarico condensa
La caldaia, durante il processo di combustione,
produce condensa che, attraverso il tubo “A”,
uisce nel sifone.
La condensa che si forma all’interno della caldaia
deve essere fatta uire in uno scarico adeguato
tramite il tubo “B”.
Uscita condensa, tubo da collegare allo scarico
fognario
Pericolo!
Prima della messa in servizio dell’ap-
parecchio:
- vericare il corretto montaggio
del sifone
- riempire il sifone e vericare il
corretto drenaggio della condensa
Se l’apparecchio viene utilizzato con il
sifone scarico condensa vuoto sussiste
pericolo di intossicazione in seguito a
fuoriuscita dei gas di scarico.
KON 18 - 24
