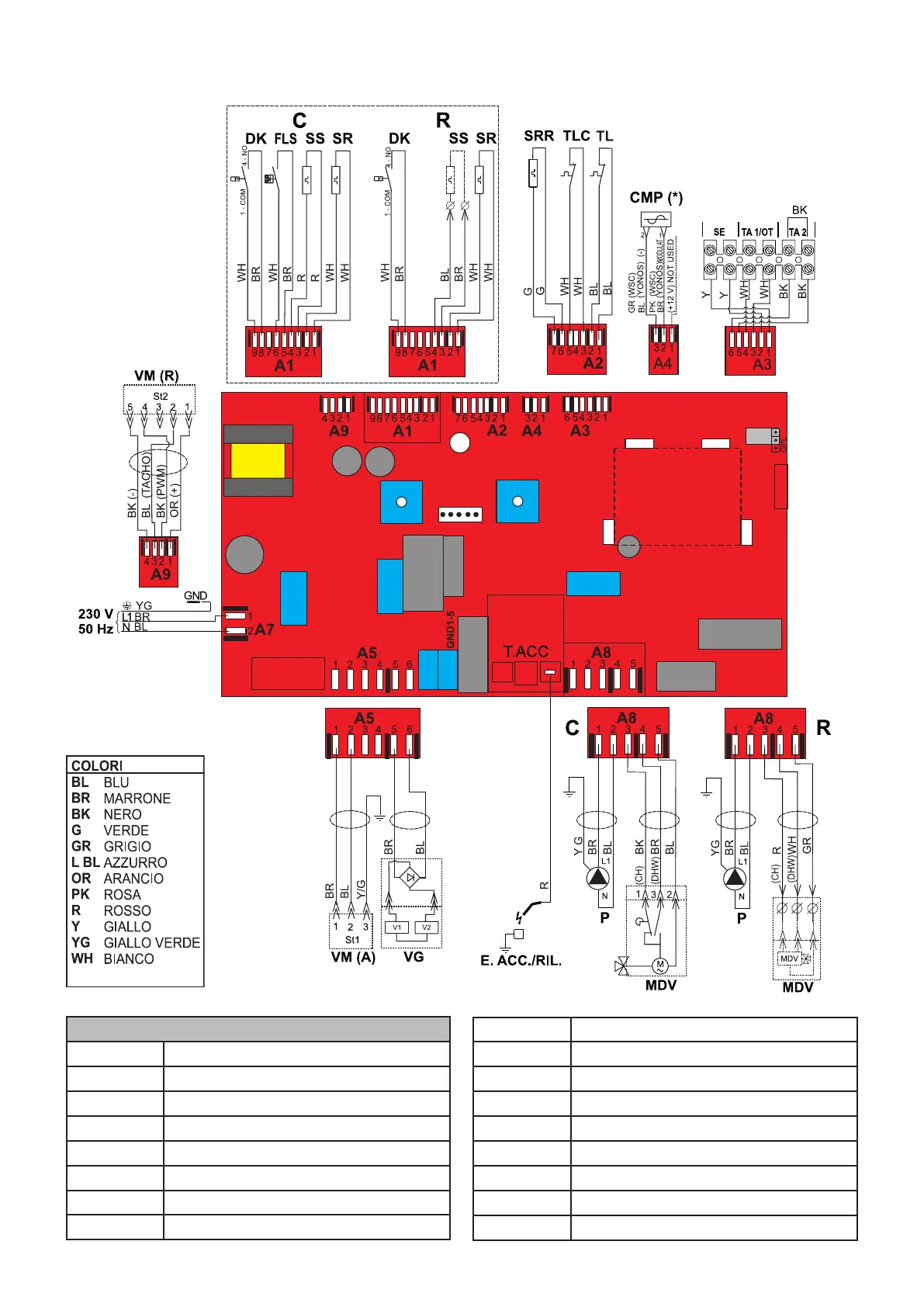

4.5 - SCHEMA ELETTRICO
Schema di collegamento pratico Kon
VI
VIOLA
LEGENDA
A1.....A9 Connettori servizi
CMP Controllo pompa modulante
DK Pressostatosicurezzamancanzaacqua
E. ACC./RIL Elettrodo accensione/rilevazione
FLS Flussostato richiesta sanitario
MVD Motore valvola deviatrice
P Circolatore
SR Sensore riscaldamento mandata
SRR Sensore riscaldamento ritorno
SS Sonda sanitario (Pred. per modelli R)
TL Termostato limite
TLC Termostatolimitecollettorefumi
VG Valvola gas
VM Ventilatore modulante
SE Morsetti di collegamento Sonda esterna
TA1 / OT Morsetti di collegamento TA modulante
TA2 MorsettidicollegamentoTAon/off
