Istruzioni per l’installazione
ITALIANO
Tutte le istruzioni di seguito riportate sono
ad uso esclusivo del personale addetto
all’assistenza autorizzata.
1) Regolazione alla potenza massima
- Azionare la caldaia in modalità “taratura” alla
MASSIMA POTENZA (vedi 3.11.1)
- Una volta che il bruciatore è acceso controllare
che il valore di CO
2
“MASSIMO” corrisponda a
quello indicato nella tabella “UGELLI - PRESSIO-
NI”.
- qualora non corrispondesse correggerlo ruotando
la vite “S” in senso ORARIO per diminuirlo, in
senso ANTIORARIO per aumentarlo.
3) Conclusione delle tarature di base
- controllati i valori della CO
2
alla minima e mas-
sima portata ed eseguiti se necessario eventuali
ritocchi (punti 1-2):
- disattivare la funzione “taratura” temporizzata to-
gliendo tensione mediante l’interruttore generale.
- richiudere le prese ispezione fumi del terminale
di aspirazione e scarico
- vericare che non vi siano perdite di gas.
3.12 - REGOLAZIONE DEL BRUCIATORE
2) Regolazione alla potenza minima
- Azionare la caldaia in modalità “taratura” alla MI-
NIMA POTENZA (vedi 3.11.1)
- Una volta che il bruciatore è acceso controllare
che il valore di CO
2
“MINIMO” corrisponda a quello
indicato nella tabella “UGELLI - PRESSIONI”.
- Correggere eventualmente il valore ruotando (con
un cacciavite) la vite “R”; in senso ORARIO per
aumentare, in senso ANTIORARIO per diminuire

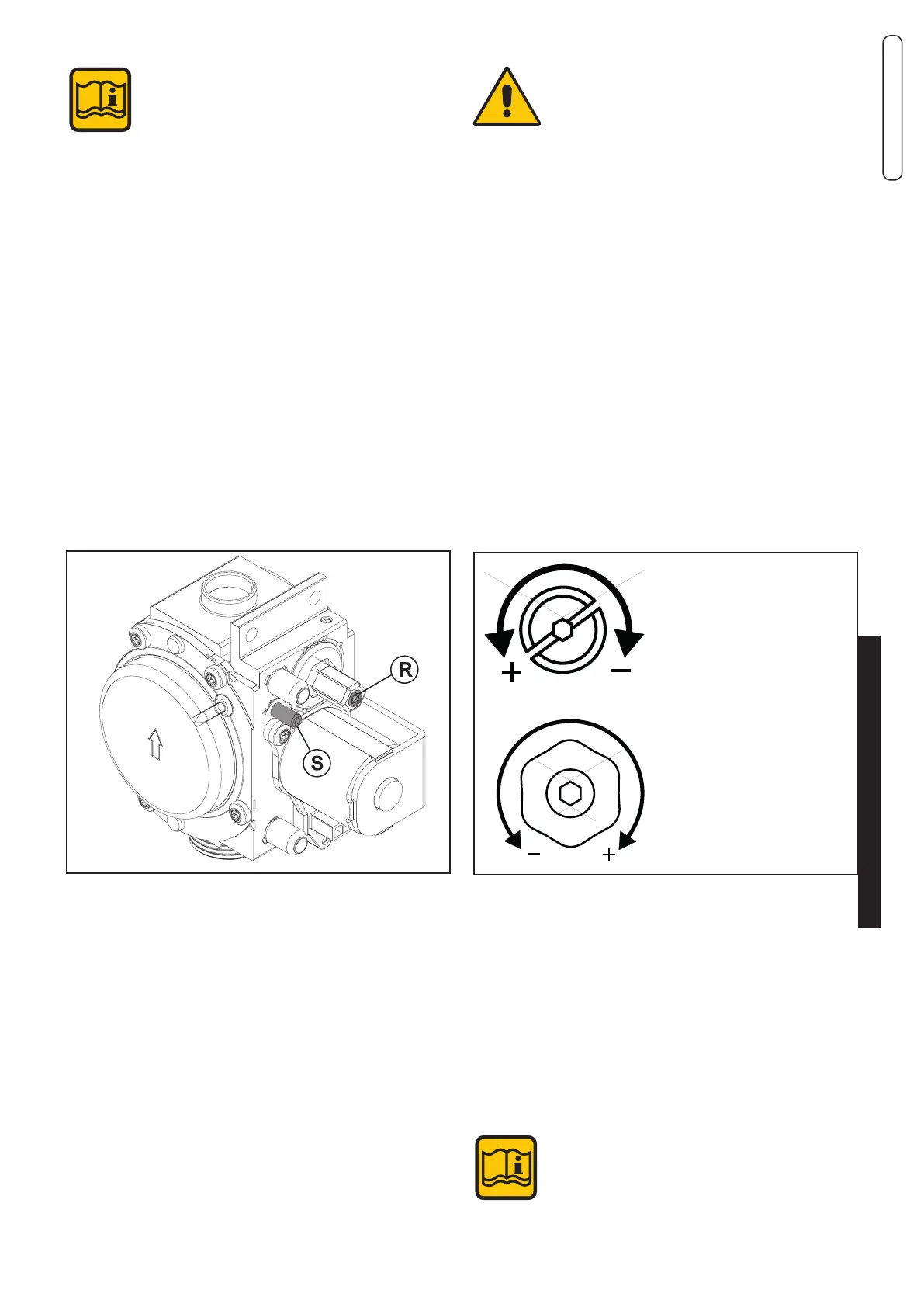

(S)
VITE DI REGOLAZIONE
POTENZA MASSIMA
(R)
VITE DI REGOLAZIONE
POTENZA MINIMA
Per un corretto funzionamento occorre
tarare i valori di CO
2
con particolare at-
tenzione rispettando i valori di tabella.
- Rimuovere il tappo ed inserire la sonda di analisi
della CO2 nella presa fumi del terminale aspira-
zione/scarico, vedi cap. 3.11.2.
Tutte le caldaie escono di fabbrica già ta-
rate e collaudate, nel caso sia necessario
eseguire la ritaratura della valvola gas:
Attenzione, durante queste operazioni
non effettuare prelievi in sanitario.
