FISSAGGIO A MURO
Qualora sia necessario, il telefono può essere fi ssato a una parete. In tal caso, l’utente deve
modifi care la posizione della guida per il gancio del microtelefono e fi ssare l’unità base alla
parete nel modo descritto di seguito.
1. Modifi care la posizione della guida per il gancio del microtelefono
a. Rimuovere la guida per il gancio del microtelefono facendola scorrere verso l’alto.
b. Ruotarla di 180 gradi e reinserirla. La guida per il gancio del microtelefono è pronta per
il fi ssaggio a muro (Figura 1).
2. Fissare l’unità base alla parete
a. Scegliere una posizione vicina alla presa jack a muro del telefono.
b. Segnare sulla parete due punti distanti 8,3 cm in verticale (utilizzare la Figura 2 come
maschera).
c. Prima di eseguire i fori, verifi care che in corrispondenza dei segni tracciati non corrano
cavi elettrici o tubazioni all’interno della parete.
d. Eseguire i fori e inserire le viti lasciando circa 2 mm tra le teste delle viti e il muro (Figura
3).
e. Fissare l’unità base alla parete.
Rimuovere e
ruotare di 180°
Fori per le viti
Fori per le viti

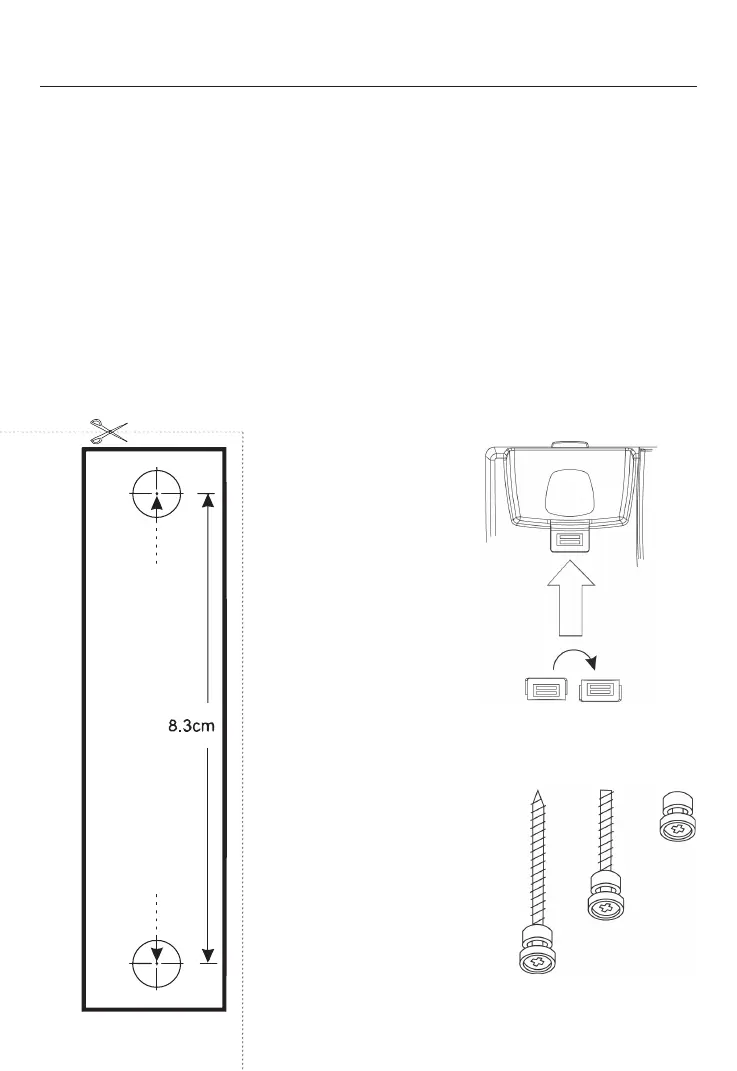

Figura 1
Figura 3
Figura 2
