L1L2L3L4L5L6L7L8L9
L10L11
+
B-PACK
ECO-LOGIC
-
LAMP 24Vdc - 3W
+Vdc (Functional Test)
COM COM PHOTO STOP/EDGE START ANT
G1 G2


OK
+Vdc
ACCESSORIES
*
RECEIVER
OVERLOAD
FUSE

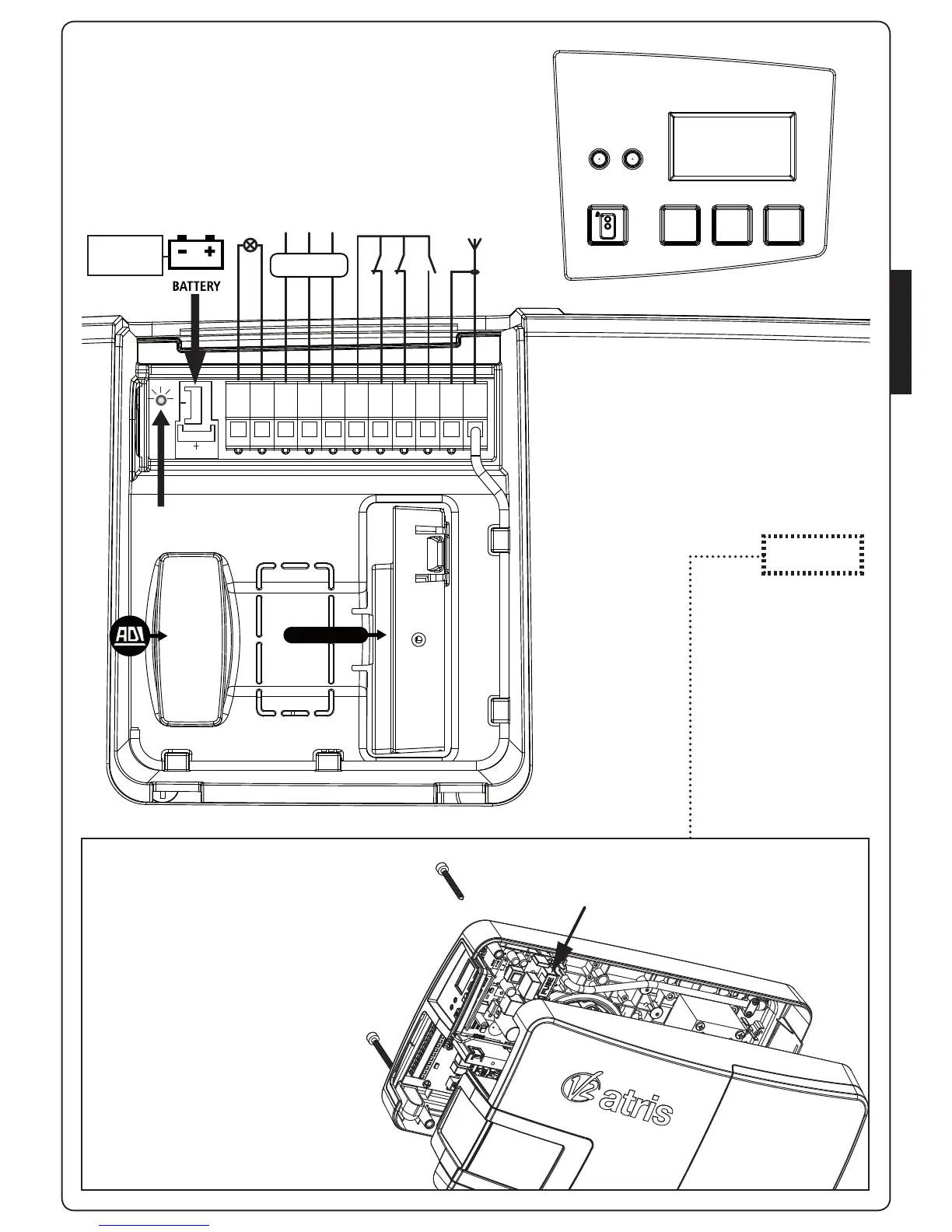

8.2 - REMPLACEMENT
DU FUSIBLE
1. Retirer l’alimentation au moteur
2. Dévisser les deux vis qui se
trouvent à l’arrière du moteur
avec une clé à six pans de 4.
3. Retirer le couvercle
4. Remplacer le fusible par un de
même valeur
