FRANÇAIS
- 54 -

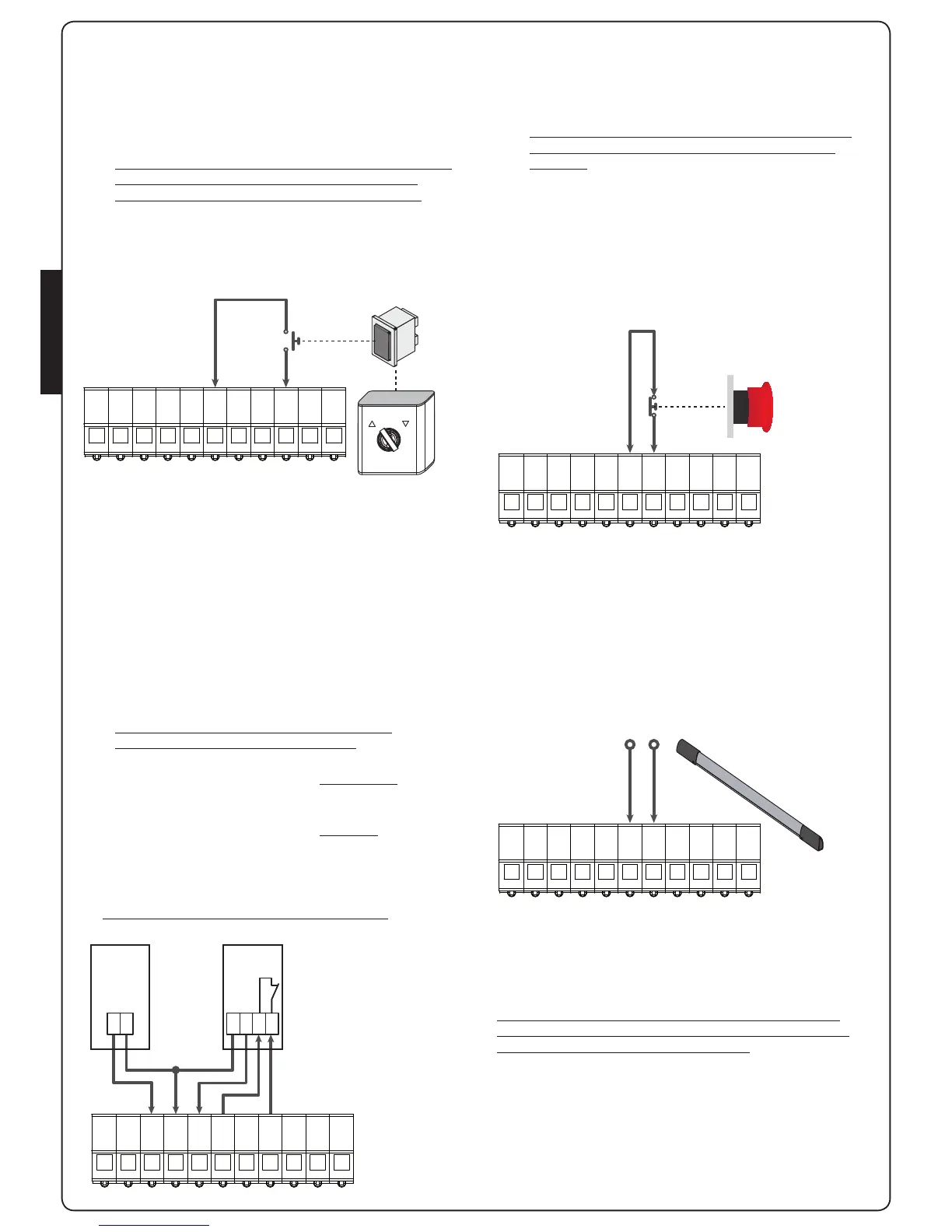

8.3 - ENTREE D’ACTIVATION
La centrale de commande a une entrée d’activation (START) pour
le branchement d’un bouton N.A.
Brancher les câbles du dispositif qui commande le START entre les
bornes L3 (START) et L6 (COM)
C
La logique de fonctionnement du bouton de START et de la
commande de START, via radio (canal 1 du récepteur)
dépend des programmations des paramètres suivants :
St.AP : Start en ouverture (défaut = PAUS la porte va en pause)
St.Ch : Start en fermeture (défaut = StoP la porte s’arrête et
conclut le cycle)
St.PA : Start en pause défaut = Chiu la porte se referme)
L1L2L3L4L5L6L7L8L9
L10L11
La fonction de l’interrupteur de START peut être également
activée avec une télécommande mémorisée sur le canal 1 du
récepteur MR.
8.4 - BRANCHEMENT DES
PHOTOCELLULES
La centrale PD22 fournit une alimentation à 24Vdc pour les
photocellules.
Les bornes d’alimentation sont protégées par un fusible
électronique qui interrompt le courant en cas de surcharge.
C
L’entrée est désactivée par défaut, pour l’habiliter
modifier les programmations du paramètre Foto
• Brancher les câbles d’alimentation des transmetteurs des
photocellules entre les bornes L8 (COM) et L9 (+) de la
centrale.
• Brancher les câbles d’alimentation des récepteurs des
photocellules entre les bornes L7 (+) et L8 (COM) de la
centrale.
• Brancher la sortie N.C. des récepteurs des photocellules entre
les bornes L6 (COM) et L4 (PHOTO) de la centrale.
Utiliser les sorties avec contact normalement fermé.
TX RX
L1L2L3L4L5L6L7L8L9
L10L11
8.5 - STOP / COTE DE SECURITE
La centrale de commande est dotée d’une entrée sécurités
configurable qui peut être utilisée pour brancher un bouton de
STOP ou une côte de sécurité.
C
L’entrée est désactivée par défaut, pour l’habiliter comme
STOP ou CÔTE, il faut modifier les programmations du
paramètre SiC
Bouton de STOP
Pour brancher un bouton de STOP, il faut configurer le paramètre
SiC = StoP
Brancher les câbles du bouton STOP (N.C.) entre les bornes
L5 (STOP) et L6 (COM).
L’ouverture du bouton provoque l’arrêt du moteur et l’annulation
de la fermeture automatique (si habilitée).
L1L2L3L4L5L6L7L8L9
L10L11
STOP
COM
La fonction de l’interrupteur de STOP peut être également activée
avec une télécommande mémorisée sur le canal 3 du récepteur
MR.
Côte de sécurité
Pour brancher une côte de sécurité, il faut configurer le paramètre
SiC = EdGE
Brancher les câbles de la côte de sécurité entre les bornes
L5 (EDGE) et L6 (COM).
L1L2L3L4L5L6L7L8L9
L10L11
EDGE
COM
L’intervention de la côte durant la fermeture cause la réouverture
complète et l’annulation de la fermeture automatique (si habilitée).
Cette entrée est capable de gérer aussi bien la côte classique
avec un contact normalement fermé que la côte à caoutchouc
conductif avec résistance nominale 8,2 kohm.
m ATTENTION:
• Si on utilise plusieurs côtes avec contact normalement fermé,
les sorties doivent être branchées en série.
• Si on utilise plusieurs côtes à caoutchouc conductif, les sorties
doivent être branchées en cascade et seule la dernière doit
être terminée sur la résistance de 8,2Kohm.
