8.6 - SORTIE CLIGNOTANT / VOYANT
La centrale PD22 dispose d’une sortie lumières à 24Vdc-3W
configurable qui peut être utilisée pour le branchement d’un
clignotant ou d’une lampe voyant.
C
l’entrée est configurée par défaut comme clignotant
(paramètre SPiA = FLSh).
Pour configurer la sortie comme voyant, modifier les
programmations du paramètre SPiA
Le clignotant s’active durant ouverture et fermeture avec la même
fréquence de clignotement, tandis que la lampe voyant clignote à
2 Hz en ouverture, 4 Hz en fermeture et reste allumée jusqu’à la
pause.

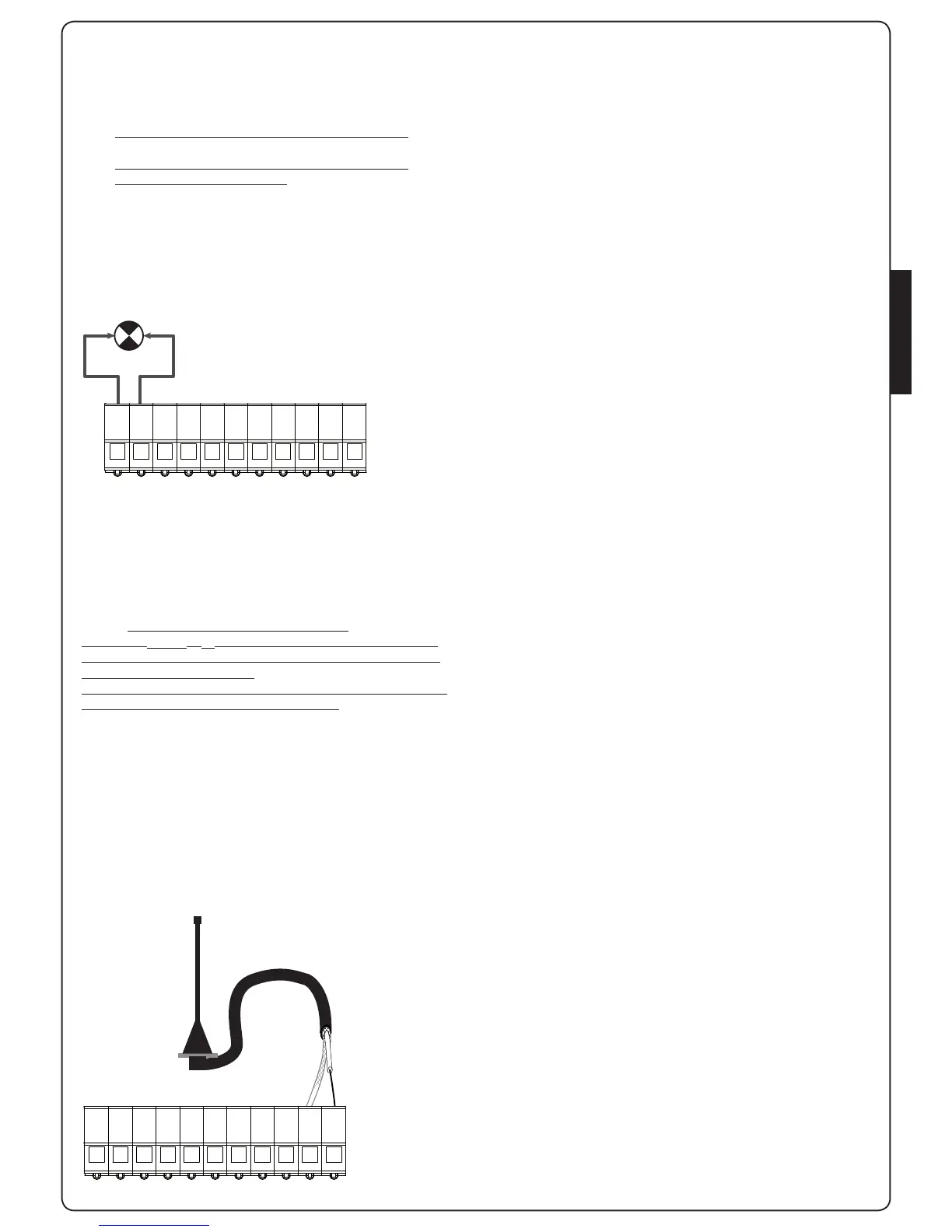

Brancher les câbles aux bornes L10 (+) et L11 (-) de la centrale.
L1L2L3L4L5L6L7L8L9
+-
L10L11
8.7 - FEU DE COURTOISIE
ATRIS est doté d’un feu de courtoisie intégré qui reste durant
l’ouverture et la fermeture plus un temps programmable avec le
paramètre LUCi (défaut = 1 minute)
NOTE : si la fermeture automatique est activée
(paramètre Ch.AU = Si), le feu de courtoisie reste allumé pour
toute la pause et commence à clignoter durant les 20 dernières
secondes avant la refermeture.
En plus du clignotement, durant les 20 dernières secondes avant
la refermeture, le dispositif émet aussi des BIP.
8.8 - ANTENNE
ATRIS est fourni avec une antenne interne déjà branchée.
Si la portée radio ne suffit pas, il faut utiliser l’antenne externe
code 19A001.
Retirer l’antenne interne branchée sur la borne L1.
Brancher le pôle chaud de l’antenne externe à la borne L1 (ANT)
de la centrale et la chausse à la borne L2 (ANT-)
L1L2L3L4L5L6L7L8L9
L10L11
8.9 - ALIMENTATION
La centrale doit être alimentée par une ligne électrique à
230-50Hz protégée avec interrupteur magnétothermique
différentiel conforme aux réglementations de loi.
Brancher la fiche du dispositif à la ligne électrique.
8.10 - ALIMENTATION DEPUIS
BATTERIE
Pour que l’appareil puisse fonctionner même en cas de coupure
d’électricité, il est nécessaire de raccorder la batterie tampon
B-PACK (accessoire réf 161212) ou le dispositif ECO-LOGIC
(réf. 28A034).
Brancher le connecteur de la batterie tampon B-PACK ou du
dispositif ECO-LOGIC aux bornes BATTERY de la centrale.
m ATTENTION : si on utilise l’alimentation d’une batterie
ou du dispositif ECO-LOGIC, il faut habiliter la fonction
ENERGY SAVING (paramètre En.SA=Si)
