V2 City9 - Installazione; Alimentazione; Motori; Lampeggiatore

ITALIANO
4

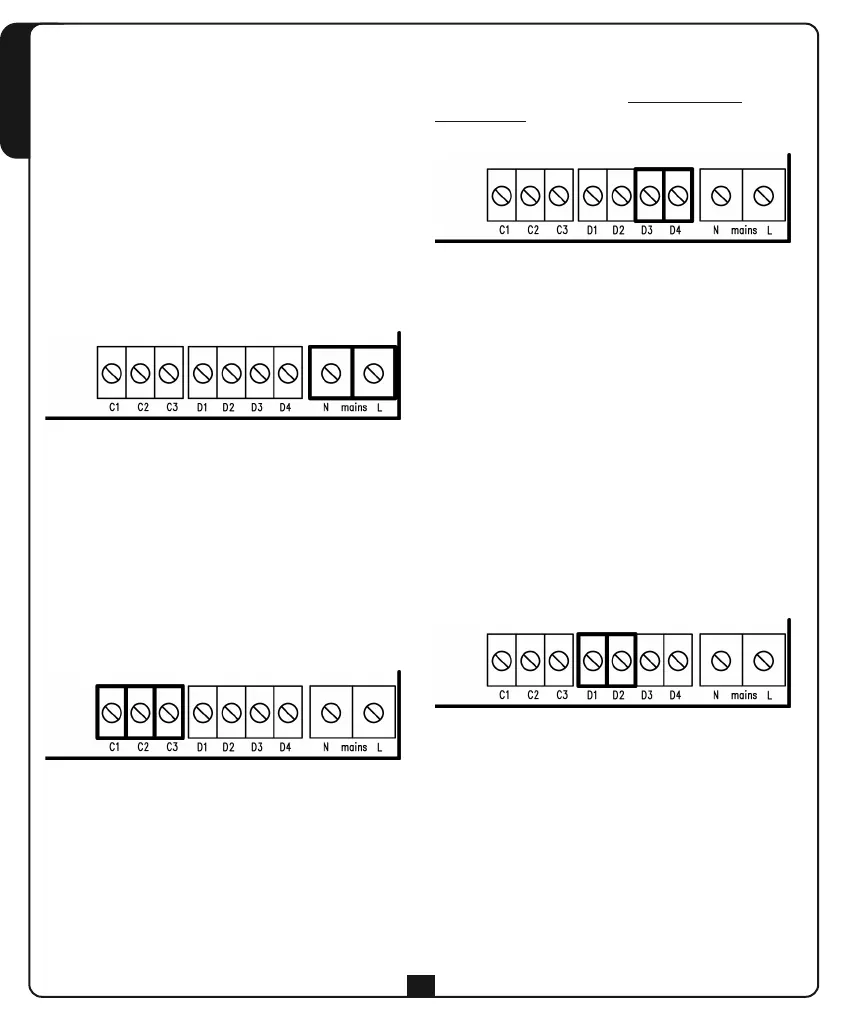

INSTALLAZIONE
L’installazione della centrale, dei dispositivi di
sicurezza e degli accessori deve essere eseguita con
l’alimentazione scollegata.
ALIMENTAZIONE
La centrale deve essere alimentata da una linea
elettrica a 230V - 50Hz o 120V - 60Hz a seconda
dei modelli, protetta con interruttore
magnetotermico differenziale conforme alle
normative di legge.
Collegare i cavi di alimentazione ai morsetti L e N
della centrale.
MOTORE
La centrale può pilotare un motore asincrono in
corrente alternata.
Collegare i cavi del motore come segue:
• Cavo per l’apertura al morsetto C1
• Cavo per la chiusura al morsetto C3
• Cavo comune di ritorno al morsetto C2
• Condensatore di spunto tra i morsetti C1 e C3
LAMPEGGIATORE
La centrale prevede l’utilizzo di un lampeggiatore a
230V - 40W o 120V - 40W dotato di scheda
intermittenza.
Collegare i cavi ai morsetti D3 e D4.
LUCE DI CORTESIA
Questa uscita fornisce un contatto pulito
normalmente aperto che si chiude per circa 1
secondo all'inizio di una fase di apertura.
Questo contatto può essere utilizzato per attivare il
temporizzatore di una luce di cortesia (carico max:
230V - 4 A).
NOTA: Se non si dispone di un temporizzatore si
può scegliere di pilotare la luce di cortesia
utilizzando il canale 4 del ricevitore MR1: canale
programmabile come bistabile o timer (leggere
attentamente le istruzioni allegate al ricevitore
MR1).
Il contatto è fornito sui morsetti D1 e D2.
