ITALIANO
7
INGRESSI FINECORSA
La centrale è predisposta per il collegamento di fine
corsa con contatto normalmente chiuso che viene
aperto quando il cancello raggiunge la posizione
desiderata.

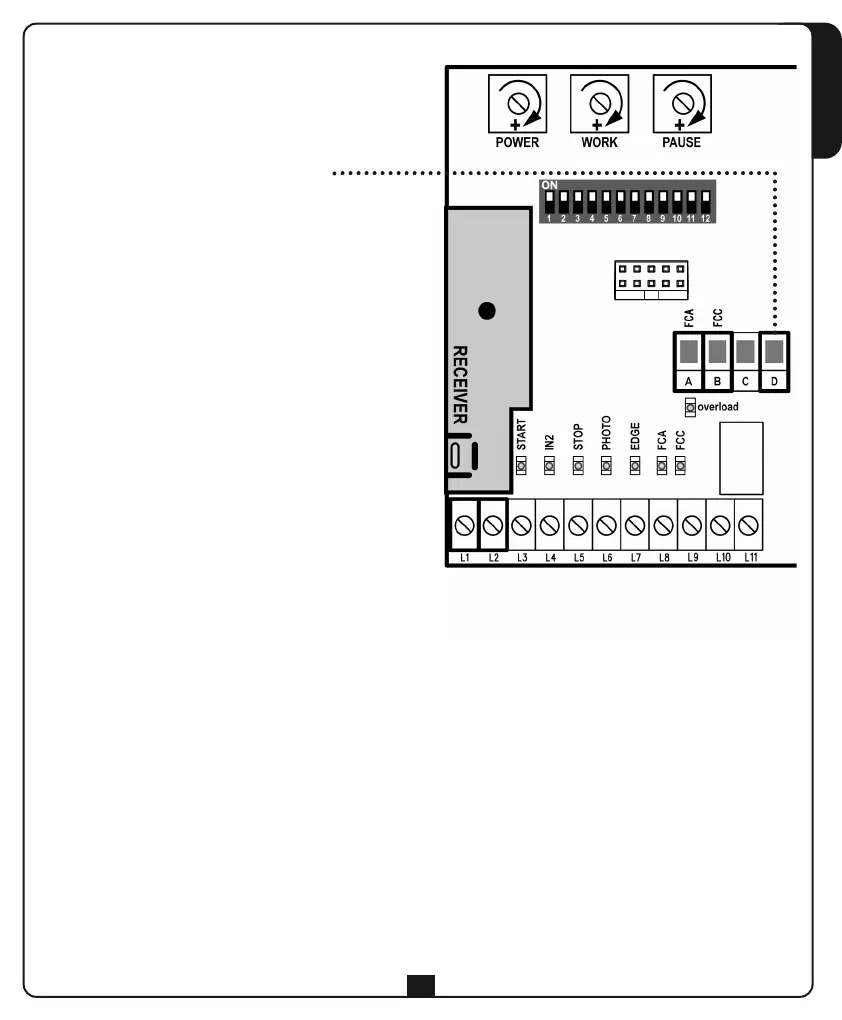

Collegare i cavi dei finecorsa come segue:
• Fine corsa in apertura tra i morsetti A e D.
• Fine corsa in chiusura tra i morsetti B e D.
RICEVITORE AD INNESTO
La centrale è predisposta per l'innesto di un
ricevitore della serie MR1 con architettura super-
eterodina ad elevata sensibilità.
ATTENZIONE: Prima di eseguire le seguenti
operazioni togliere alimentazione alla centrale. Porre
la massima attenzione al verso di innesto dei moduli
estraibili.
Il modulo ricevitore MR1 ha a disposizione 4 canali
ad ognuno dei quali è associato un comando della
centrale CITY9:
• CANALE 1
START
• CANALE 2
START PEDONALE
• CANALE 3
STOP
• CANALE 4
LUCI DI CORTESIA
ATTENZIONE: Per la programmazione dei
4 canali e delle logiche di funzionamento leggere
attentamente le istruzioni allegate al ricevitore MR1.
ANTENNA ESTERNA
Si consiglia di utilizzare l'antenna esterna per
garantire la massima portata radio.
Collegare il polo caldo dell’antenna al morsetto L1
della centrale e la calza al morsetto L2.
