ESPAÑOL
34
MONTAJE DEL PERFIL GUÍA
1. Extraiga el perfil de la caja de cartón y
verifique su integridad.

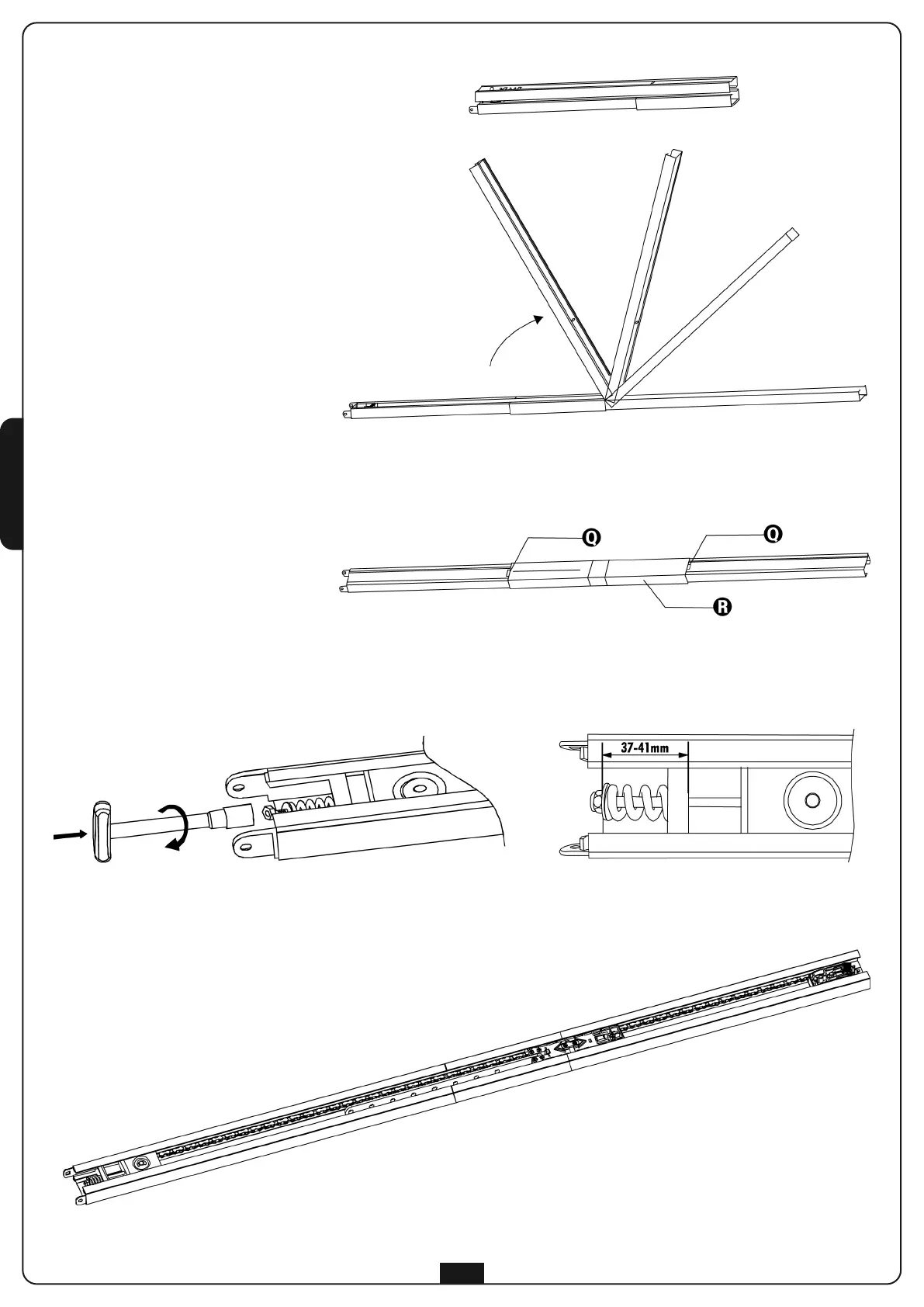

2. Abra el perfil como se indica en la figura
siguiente.
3. Una vez extendido el perfil haga deslizar
el perfil de empalme R hasta la posición
límite indicada por dos perforaciones
Q sobre el perfil guardacadena.
4. Regule la tensión de la cadena actuando
sobre el tornillo de cabeza hexagonal
con una llave de 10 mm: enrosque la
tuerca hasta que la cadena se encuentre
suficientemente tensa
ATENCIÓN: asegurarse de que el
carrito de remolque deslice libremente
en toda la longitud de la guía. Elimine
eventuales roces antes de proceder con
las siguientes fase de montaje.
