VERIFICHE PRELIMINARI
Prima di procedere con l’installazione di JEDI-L è fondamentale
verificare i seguenti punti:
• Verificare che la porta possa essere automatizzabile
(verificare la documentazione della porta). Inoltre verificare
che la struttura della stessa sia solida e adatta ad essere
automatizzata.
• Eseguire il fissaggio del motore in modo stabile utilizzando
materiali adeguati.
• Effettuare se necessario, il calcolo strutturale e allegarlo al
fascicolo tecnico.
• Verificare che la porta sia dotata di sistemi anticaduta
(indipendenti dal sistema di sospensione).
• Verificare che la porta sia funzionale e sicura.
• La porta si deve aprire e chiudere liberamente senza nessun
punto di attrito.
• La porta deve essere adeguatamente bilanciata sia prima
che dopo l'automatizzazione: fermando la porta in
qualsiaisi posizione non deve muoversi; eventualmente
provvedere ad una regolazione delle molle o dei contrappesi.
•
È consigliabile installare il motoriduttore in corrispondenza
del centro della porta, al massimo è consentito lo
scostamento laterale di 100 mm necessario per installare
l’archetto accessorio 162504 (vedi paragrafo 3 pag.6) .
• Nel caso in cui la porta sia basculante verificare che la
distanza minima tra il binario e la porta non sia inferiore
a 20 mm.

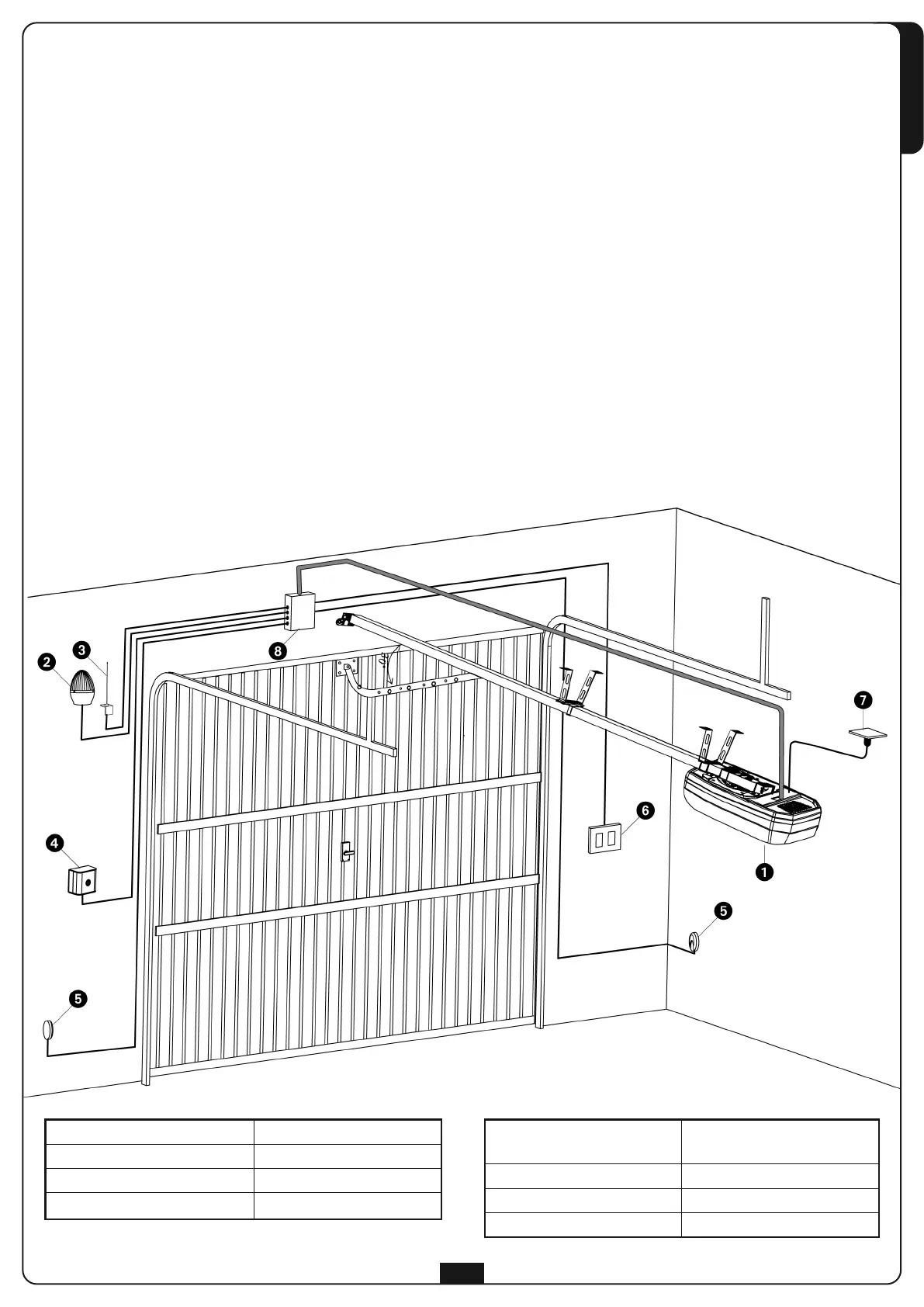

SCHEMA DI INSTALLAZIONE
Fotocellule
cavo 4 x 0,5 mm
2
(RX)
cavo 2 x 0,5 mm
2
(TX)
Pulsantiera interna
cavo 3 x 0,5 mm
2
Presa Schuco
-
Scatola di derivazione
-
Attuatore JEDI-L
cavo con spina 2 x 0.75 mm
2
Lampeggiante
cavo 2 x 0.5 mm
2
Antenna
cavo RG-58
Selettore a chiave
cavo 3 x 0.5 mm
2
