MONTAGEM DO PERFILADO
G
UIA

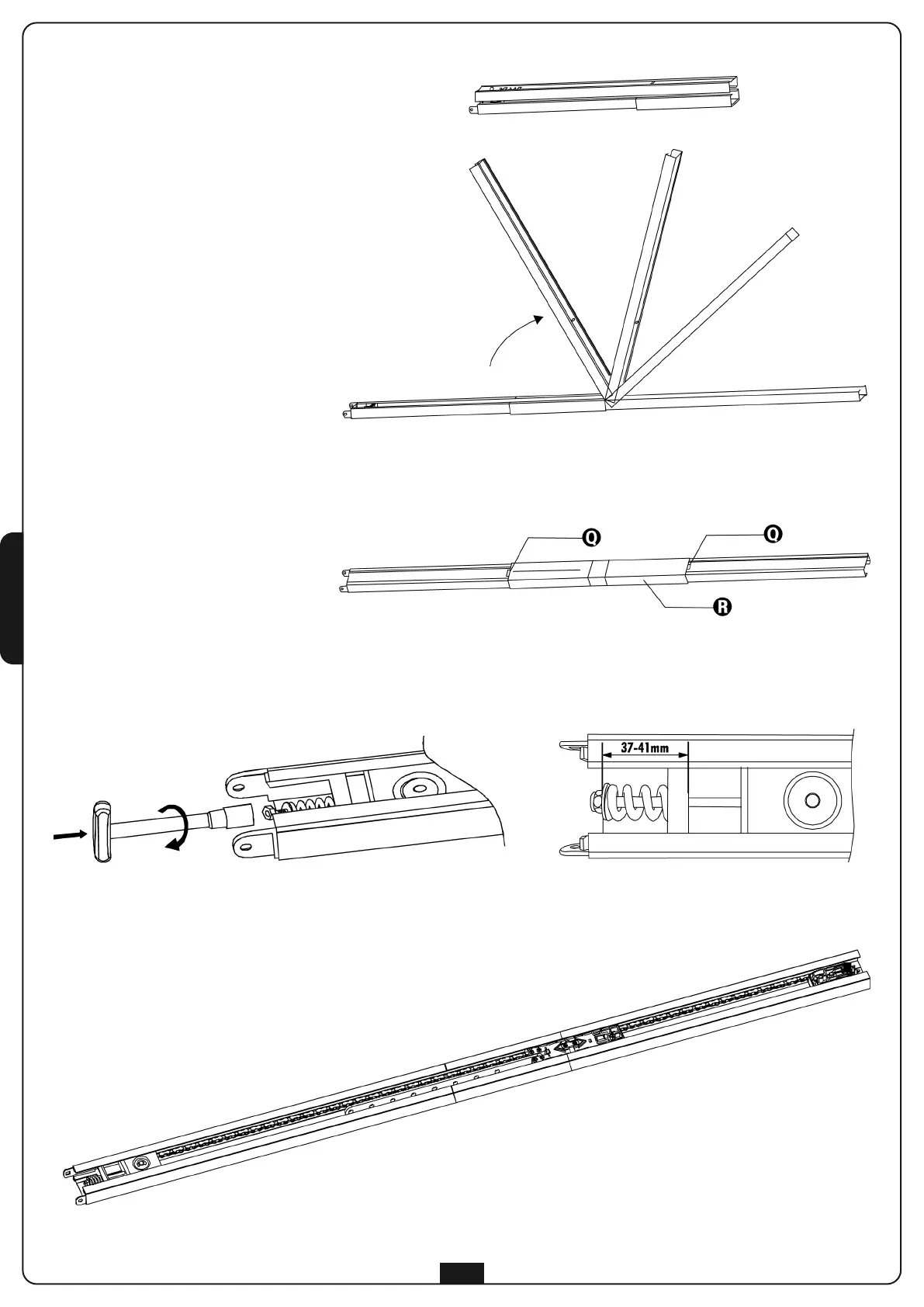

1. Extrair o perfilado da embalagem de
papelão e verificar a sua integridade.
2. Abrir o perfilado como indicado na
figura a seguir.
3
. Uma vez estendido o perfilado fazer
correr o perfilado de junção R até a
posição limite evidenciada pelos dois
furos Q no perfilado guia da correia.
4. Regular a tensão da correia agindo no
parafuso hexagonal com uma chave de
10 mm: parafusar a porca até a correia
p
ermanecer suficientemente tendida.
ATENÇÃO: verificar que o
carrinho de arrasto corra livremente por
todo o comprimento da guia. Eliminar
eventuais atritos antes de proceder com
as seguintes fases de montagem.
