ITALIANO

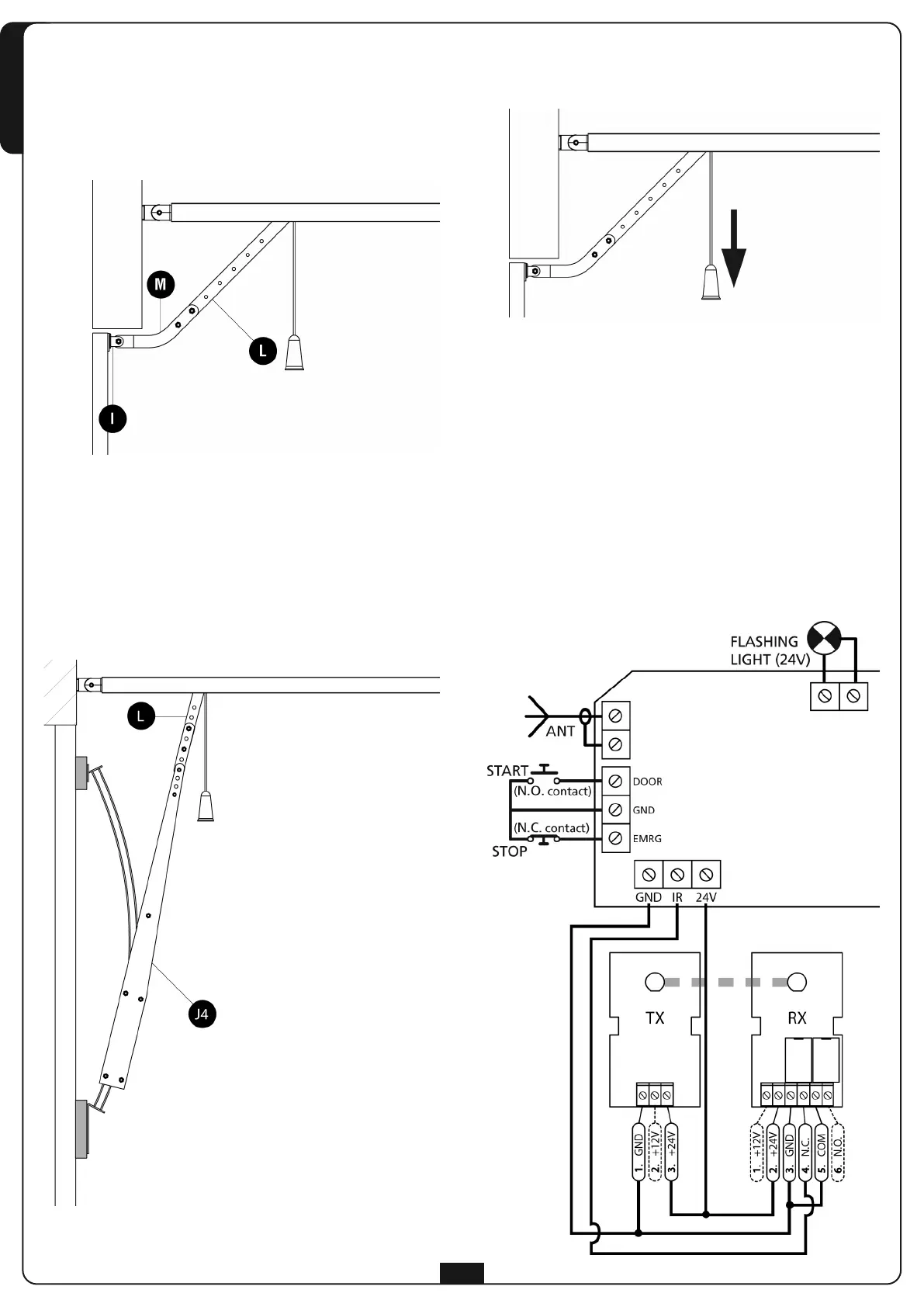

2.9 Solo per porte sezionali e basculanti a molle
Fissare la piastra di traino I sulla parte superiore
della porta rispettando i riferimenti precedentemente
tracciati. Unire la barra forata L e il braccio curvo M
utilizzando 2 bulloni 6x15. Unire il braccio curvo M e la
piastra di traino I utilizzando il perno con testa cilindrica
con l’apposita coppiglia.
3 Solo per porte basculanti a contrappesi
Fissare il braccio ad archetto 162504 sulla parte superiore
della porta seguendo i riferimenti precedentemente
tracciati.
Le due piastre di ancoraggio (inferiore e superiore)
dell’archetto 162504 devono essere sullo stesso piano, in
caso contrario aggiungere degli spessori.
Collegare la barra forata L alla barra forata del braccio
ad archetto utilizzando 2 bulloni 6x15.
SBLOCCO DELL’AUTOMAZIONE
Per sbloccare l'automazione dall’interno è sufficiente tirare il
pomello verso il basso.
ATTENZIONE: non usare il pomello per aprire la porta.
È vietato appendere oggetti al cordino di sblocco.
Per sbloccare l’automazione dall’esterno installare il kit di sblocco
accessorio codice 162518.
COLLEGAMENTI ELETTRICI
La centrale di comando all’interno di JEDI-L è già cablata.
E’ sufficiente inserire la spina nella presa di corrente per procedere
con la programmazione dei parametri di funzionamento.
Per il collegamento degli accessori far riferimento allo schema che
segue:
6
